IxNetwork附加段跟踪特性的应用

如果没有分离的PGID特性，便不可能跟踪此切换过程，因为数据包的内容被DUT实时修改，而TX测试端口完全不了解这些变更。

由于在附件跟踪字段的预定义列表没有关于Data-MDT切换的条目，因此在IxNetwork中对此进行设置需要2个步骤：第一步，我们要找到GRE隧道IP地址变化时的偏移量，接着我们需要在IxNetwork中把多字段跟踪字段设置为自定义跟踪字段。

1. 找到要跟踪的正确字段的偏移量。使用数据包解码器，可以看到GRE隧道端地址始于字节31，而结束于字节34，如下面的Ethereal所示。

现在我们可以看到例子中的Default MDT和Data MDT 地址分配如下：239.1.1.1，239.1.1.2为默认的；239.1.2.10, 239.1.2.11为Data MDT的。我们可以看到在default MDT切换到Data MDT时，字节34的变化。因此，从数据帧起点算起，按比特计算的自定义偏移量值为33*8=264.

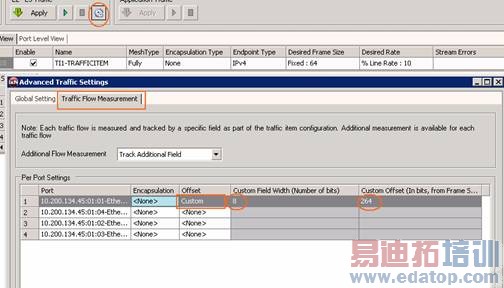

2. 配置附加字段跟踪。选择"自定义"为"偏移量"。按比特算的自定义偏移量，从数据帧起点算起为264。字段的宽度为8比特，它允许最多跟踪256个变化量或mVPN。
