IxNetwork附加段跟踪特性的应用

以上例子显示交换机的策略被设定为将绿色流量毫无丢弃，不经修改地100%地传送到出口，而对蓝色流量和红色流量分别重新标记20%以及40%的QoS值。如果没有分离的PGID 特性，便不可能对重新标记过程进行跟踪。这是因为在流量进入交换机之前，嵌入到TX端签名字段的PGID与QoS值是相关联的。因此在上面的例子中，它只能识别上图中的3个QoS值（蓝色，绿色与红色）。但是，当数据包离开交换机时，所使用的QoS值的实际数目已经变为5个, 而额外的2个QoS值未能统计在内。有了分离的PGID特性，就可以不仅统计原始的QoS数据流，而且把重新标记QoS的数据流也可以进行统计。

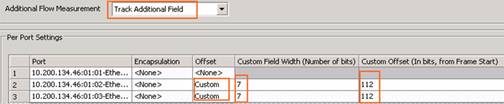

为了正确地在IxNetwork上对此进行设置，您首先要定义起初的跟踪项，而这些可能就是简单的IP地址、VLAN ID或一些其他字段。接着启用"Track Additional Field"(跟踪附加字段)选项。有很多的事先定义的偏移量可供选择，而这取决于您的测试环境中所使用的QoS机制以及是否涉及IPv4或IPv6。如果这些还不够的话，那么"Custom" (自定义)选项可供您在任意位置选择字段，只要这些偏移量计算准确，并且附加字段加上起初的跟踪字段的总比特数不超过系统限制数（千兆以太网端口限定为17比特，万兆以太网端口为21比特）。

应用场景2：验证mVPN的Data MDT切换

在组播VPN（mVPN）应用中，PE路由器为所有组播组建立默认的MDT树。最初组播流量将通过VPN网络递送到同一VPN的所有其他PE路由器，不管在这些PE路由器后面是否有任何接收者。这使得网络带宽被过多消耗，尤其当该组播源以很高的比特率运行而且有大量的路由器存在时。Data MDT 是一项设计给骨干网络使用的，在传输组播流量时预留带宽的技术，防止骨干网络在众多的组播源存在下的超负荷运行。

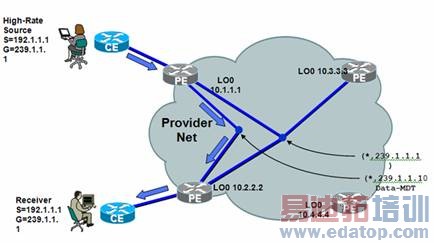

一旦入口路由器监测到某个特定的源正占用超过其设定的带宽时，该路由器便尝试为该"大个头"的源设置另一个传送树。在那一点上，网络中的所有拥有该组播收听者的路由器将加入Data MDT来接收该流量。该组播源将被切换到此新建的Data MDT上，并留下default MDT，因此那些没有该"大个头"源的收听者的路由器便不会遭受不需要的流量的轰炸。当DUT将数据从default MDT切换到Data MDT时，它需要实时的将目的组播组地址从默认组修改为新的数据组。
