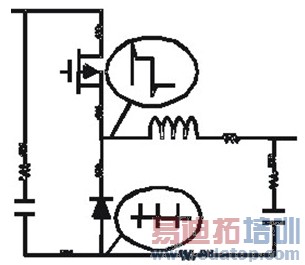

图2所示的简化电路图对了解基本情况帮助甚大。看一看电流通路:把FET在导通状态下的回路标记为红色;把FET在截至状态下的回路标记为绿色。我们可以观察到两种不同情况:有两种颜色的区域和仅一种颜色的区域。我们必须特别关注后一种情况,因此时电流在零和满量程之间交替变化。这些是具有高di/dt的区域。

高di/dt的交变电流将在PCB导线周围产生显著的磁场,该磁场将成为该电路内其它器件甚至同一或邻近PCB上其它电路的主要干扰源。假定这不是交变电流,那么公共电流通路并不是太重要,di/dt的影响也小得多。另一方面,随着时间变化,这些区域将承载更大负载。本例中,从二极管阴极到输出以及从输出地到二极管阳极就是公共通路。当输出电容器充放电时,该电容会产生很高的di/dt。连接输出电容的所有线段必须满足两个条件:因为电流大,因此它们的宽度要宽;为了最小化di/dt的影响,它们又必须尽量短。

PCB版图设计要点

实际上,设计人员不应采用把导线从Vout和地引至电容的方法实现所谓的传统版图。这些导线将承载很大的交变电流,因此将输出和地直接连至电容端子是个更好的方法。这样交替变化的电流仅表现在电容上。连接电容的其它导线现在承载的几乎是恒定电流,因而与di/dt相关的任何问题得到了很好的解决。地是另一个经常被误解的难题。简单地在"第2层"放置一个地平面,并将全部地线连接到这一层不会有很好的效果。

如何快速创建开关电源的PCB版图设计

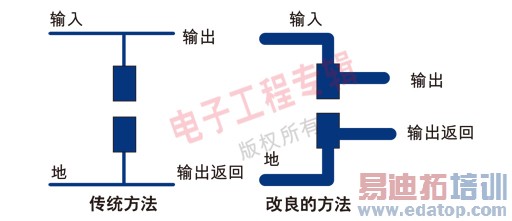

图3:将输出和地直接连至电容端子是个更好的方法。

让我们看看为什么。我们的设计例子有高达3A的电流必须从地流回源(一个24V汽车电池或一个24V电源)。在二极管、COUT、CIN和负载的地连接处会有较大电流,而开关稳压器的地连接流经的电流小。同样情况也适用于电阻分压器的参考地。若上述全部地引脚都连至一个地平面,将出现地线反弹现象。虽然很小,但电路中的敏感点(如借以获得反馈电压的电阻分压器)将不会有稳定的参考地。这样,整个稳压精度将受到极大影响。实际上,隐藏在第二层地平面中的源还会产生"振铃"现象,而且非常难以定位。

此外,大电流连接必定用到连接地平面的过孔,而过孔是另一个干扰和噪声源。把CIN地连接作为电路输入和输出侧所有大电流地导线的星型节点是个较好的解决方案。这个星型节点连接地平面和两个小电流地连接(IC和分压器)。

如何快速创建开关电源的PCB版图设计

图4:

来源:电子工程专辑
