浅析用户驻地网
1 用户驻地网定义和界定
用户驻地网是指用户网络接口(UNI)到用户终端之间的相关网络设施。为了便于管理也指从用户驻地业务集中点到用户终端之间的相关网络设施。可以是一个居民小区也可以是一栋或相邻的多栋写字楼,但不包括城域范围内的接入网。
图1 用户驻地网定义
图1中,核心网和接入网属于公共电信网,CPN为用户自有通信网。
用户驻地网可分为对外提供公用电信业务的用户驻地网和不对外提供公用电信业务的用户驻地网两种情况。在文中指的是对外提供公用电信业务的用户驻地网,可视为公用电信网向用户驻地的延伸,其服务的用户是公用电信网的服务对象,应采取一定的机制保证向用户提供一定质量的电信业务。
2 用户驻地业务定义
用户驻地网业为是指以有线或无线方式,利用与公众网相连的用户驻地网(CPN)相关网络设施提供的网络接入业务,可以是话音、互联网、视频、流媒体等多种业务形式。
3 用户驻地网发展模式
3.1用户驻地网的权属
《物权法》第七十三条规定:"建筑区划内的道路,属于业主共有,但属于城镇公共道路的除外。建筑区划内的绿地,属于业主共有,但属于城镇公共绿地或者明示属于个人的除外。建筑区划内的其他公其场所、公用设施和物业服务用房,属于业主共有。"
住宅小区内的通信管线等设施属于公用设施,而住宅小区内的公用设施属于业主共有。由此可见,用户驻地网归业主共有。
3.2用户驻地网发展模式
(1)电信运营企业自建、自用
电信运营企业建设用户驻地网,向用户提供自己的电信业务,不允许其它运营企业使用和提供电信业务,用户无法选择业务提供者。
(2)非电信运营企业建设,电信运营企业租用
非电信运营企业(物业或其它第三方)建设用户驻地网,电信运营企业租用用户驻地网盗源或合作分成,向用户提供电信业务。目前可以部分实现用户自主选择业务提供者。
4 主要技术用户驻地组网方案
4.1 xDSL组网
基于电话双绞线,通过DSL/(ADSL/VDSL/SHDSL)技术搭建用户驻地网,此种方式适用于为部分小区和小型企业搭建用户驻地网。
对已有电话双绞线布线而且速率要求不是很高的用户,适宜采用xDSL方式提供宽带接入业务。此种方式最大优点是基于现有的铜线资源,用户可以快速接入公用网络,缺点是上网速度受铜线质量和距离影响,随着距离的延长,速度下降,流媒体业务的开通可能会受到限制,网络管理相对复杂。
根据驻地网规模的大小,xDSL组网的复杂程度有所不同。住宅用户和企业用户的用户属性是不同的,组网模式有所区别。除了规模和实际情况有差异外,组网方式也有不同。

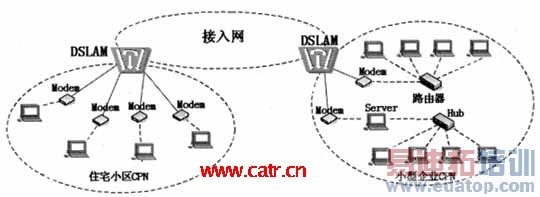

图2 用户驻地网xDSL组网方案A
图2所示是家庭用户和小型企业用户的组网方式。如果只有一台计算机使用网络,则只需要在用户端增加分线盒和MODEM,加上适当软件设置,就可以提供上网业务,如左边虚线圆圈所示,以住宅用户为主;如果涉及多台电脑同时上网使用,则还需要配置路由器或HUB,进行软件设置,相对较复杂一些,如上图中右边的圆圈所示,以小型企业客户为主。小型家庭局域网的组建也可参考图2中右边圆圈所示方案。
对于大中型企业的xDSL组网,和小企业的xDSL组网原理上是相同的,但所需网络设备的能力要求更高一些。图3演示的是大中型企业客户xDSL组网的一种模式,主要依靠路由器和Hub来扩大接入用户的规模。
图3 用户驻地网xDSL组网方案B
4.2 LAN组网
LAN组网方式的优点是速度快,网络管理相对简单,能够对将来业务的开展提供较强的带宽支撑。
其优点是速度快,缺点是对用户来说其语音终端成本可能会增加。LAN方案适合于新建小区和大中型写字楼的用户驻地网组网。
(1)小型企业或小区
用户规模:只有几栋楼的小区;30-150人的企业、机关、研究机构、学校等。
应用场景:结构简单的小型局域网络,用户需要高性能,并寻求最低成本,网络管理要求相对较简单。

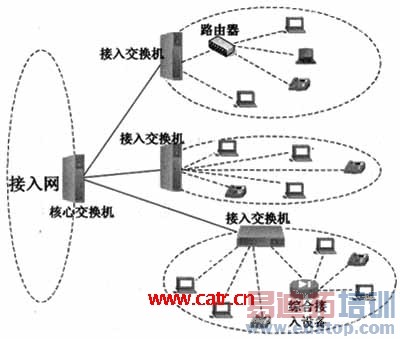

网络方案:如图4所示。主要通过交换机+光纤的方式搭建中国联通的用户驻地网,以10/100M的接入速率为主。在此种情况下,普通家庭用户主要通过五类线直接接入交换机;企业客户一般都有组建内部局域网的需求,所以通常是先通过小型路由器或交换机组建内部局域网,然后再接入公共接入交换机。
图4 用户驻地网LAN组网方案——小型企业或小区 作者:张丽娜 来源:泰尔网
