该器件典型应用电路如图7所示,输入电容一般为1μF,输出电容为0.1μF(都采用多层陶瓷电容器)。如在ON端加逻辑高电平时,开关导通(VIN=1.2V时,VIH≥0.8V;VIN=2.7~5.5V时,VIH≥2V);ON端加逻辑低电平时,开关关断(VIN=1.2V时,VIL≤0.35V;VIN=2.7V~5.5V时,VIL≤0.8V)。RDS(on)与VIN有关:VIN=5.5V时,RDS(on)≤30MΩ;VIN=1.2V时,RDS(on)≤150MΩ。

该器件最大的亮点是在这样小的封装时可连续供电2A,并且可工作于1.2V低压,其不足之处是尺寸太小,无法再集成过热关闭等保护电路。

负载开关FPF2163/4/5系统

FPF2163/4/5系列是飞兆公司于2007年7月推出的输出电流可设定的多功能负载开关。该系列主要特点:输入电压范围为1.8~5.5V;可设定限制电流的范围为0.15~1.5A;输入电压低于阈值电压时,输出锁存(UVLO);有过热关闭保护;开关关断时耗电小于2μA;静态电流小于7.7μA;过流后输出限制电流(恒流)的响应快:中等的过流时响时间为5μS;短路时为30nS;发生欠压锁存、过热及过流故障时,输出闭锁,并有故障信号输出;开关关断时无反向电流,2×2mm2微FET-6封装。

该系列FPF2163、FPF2164、FPF2165在功能上有一些差别,如表1所示。

电源中的负载管理与负载开关的设计与实现

该系列负载开关除了用于PDA、手机、GPS、MP3播放机、数码相机这类便携式电子产品外,由于有限流设定的功能(具有功率分配功能),也可用于外设端口及热插拔电源中。FPF2164还可以用作"电子保险丝"。

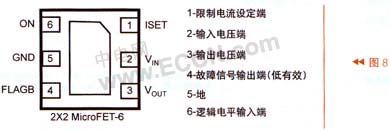

FPF2163/4/5的引脚排列如图8所示。

电源中的负载管理与负载开关的设计与实现

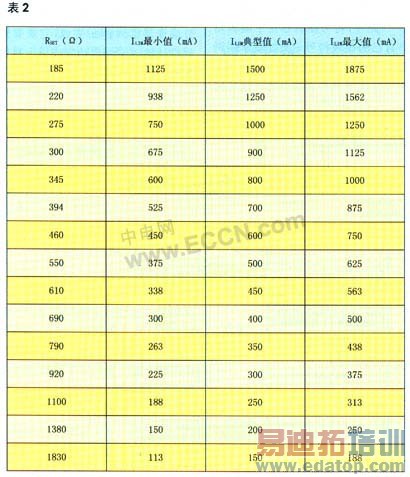

限制电流ILIM的设定与RSET有关,其关系式为:RSET=275.6/ILIM。式中RSET的单位为欧姆,ILIM的单位为安培。设定的限制电流有一定的允差,如表2所示。

电源中的负载管理与负载开关的设计与实现

FPF2163/4/5系列负载开关的封装尺寸小(2mm×2mm)、功能齐全,是一种较好的负载管理系统用的器件

作者:北京航空航天大学 方佩敏   来源:中电网
