电源中的负载管理与负载开关设计与实现

录入:edatop.com     点击:

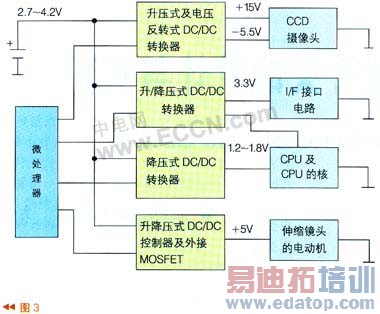

数码相机中有三种电源:系统电源、LCD电源以及白光LED驱动电源(背光照明及闪光灯电源)。系统电源部分由4个DC/DC转换器组成,如图3所示。它分别给CCD摄像头、I/F接口电路、CPU的核及伸缩镜头的电动机供电,通过微处理器可做负载管理,微处理器也可以根据工作状态要求来控制LCD背光亮度及闪光灯驱动电路。

负载开关IC组成的负载管理

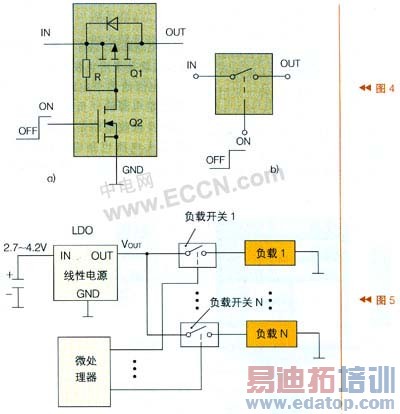

负载管理也可以由微处理器与多个负载开关组成。负载开关是一种功率电子开关,其基本工作原理如图4-a)所示,它由两个MOSFET(Q1:P-MOSFET及Q2:N-MOSFET)及一个电阻R组成。其工作原理是:在ON/OFF端加高电平时,Q2导通;Q2导通时将Q1的栅极拉到接近地电平,若其IN接电源电压VIN,则Q1的源极与栅极之间的-VGS≈VIN,则Q1相继导通,电源电压可经过负载开关给负载供电;若在ON/OFF端加低电平,则Q2截止;Q1的栅极及源极由电阻R连接,使栅极与源极同电位,即-VGS=0V,Q1截止,电源被切断,负载失电。负载开关的等效电路如4-b)所示。

电源中的负载管理与负载开关的设计与实现

电源中的负载管理与负载开关的设计与实现

作者:北京航空航天大学 方佩敏   来源:中电网
