综合布线设备类型介绍

录入:edatop.com     点击:

7 光纤连接器

光纤连接器是光纤与光纤之间进行可拆卸(活动)连接的器件,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使由于其介入光链路而对系统造成的影响减到最小,这是光纤连接器的基本要求。在一定程度上,光纤连接器也影响了光传输系统的可靠性和各项性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器,还有其它媒介如塑胶等为传输媒介的光纤连接器;按连接头结构型式可分为:FC、SC、ST、LC、D4、DIN、MU、MT等等各种型式;其中,ST连接器通常用于布线设备端,如光纤配线架、光纤模块等;SC和MT连接器用于网络设备端较多。按光纤端面形状分有FC、PC(包括SPC或UPC)和APC型;按光纤芯数分还有单芯、多芯(如MT-RJ)型光纤连接器之分。 光纤连接器应用极广,品种繁多。

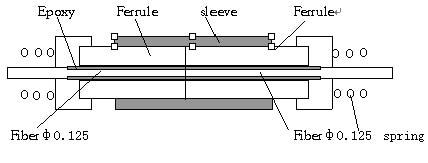

下面是最常见的FC型(即圆柱套筒型)连接器的基本结构。

综合布线设备类型介绍

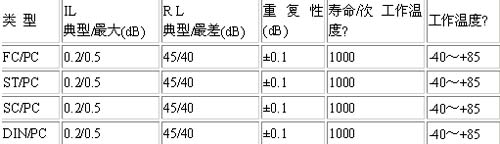

部分单模光纤连接器的主要特性

综合布线设备类型介绍

来源:赛迪网
