综合布线设备类型介绍

录入:edatop.com     点击:

水晶头虽小,但在网络的重要性一点都不能小看,在许多网络故障中就有相当一部分是因为水晶头质量不好而造成的。水晶头也有几种档次之分,一般比较好的像AMP(安普)这样的名牌大厂的质量要可靠些。不过价格要比市场上的一些杂牌的贵些。建议在选购时千万别贪图便宜,否则质量得不到保证,主要体现在它的接触探针是镀铜的,容易生锈,造成接触不良,网络不通。质量差的还有一点明显表现为塑料扣位不紧(通常是变形所致),也很容易造成接触不良,网络中断。

2 剥线钳

剥线钳在制作细缆时是必备的工具,它的主要功能是用来剥掉细缆导线外部的两层绝缘层。

综合布线设备类型介绍

如图所示的是一款剥线钳图示。剥线钳上共有三个刀片,分别用于剥掉外层绝缘层、中间金属屏蔽层和内部绝缘层。刀片的切割深度,可由随刀赠送的螺杆调整其相应位置的内六角形螺母实现。顺时针方向时,抬高刀片,切割深度加重;逆时针方向时,降低刀片,切割深度变浅。

3 打线钳

信息插座与模块是嵌套在一起的,埋在墙中的网线是通过信息模块与外部网线进行连接的,墙内部网线与信息模块的连接是通过把网线的8条芯线按规定卡入信息模块的对应线槽中的。网线的卡入需用一种专用的卡线工具,称之为"打线钳",如图所示的第一、二幅是西蒙的两款单线打线钳,第三幅是西蒙的一款多对打钱工具。多对打线工具通常用于配线架网线芯线的安装。

综合布线设备类型介绍

4 网线钳

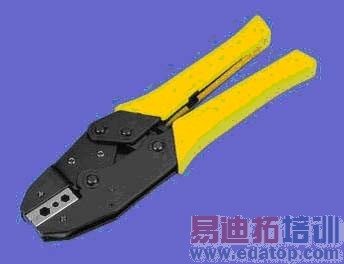

网线钳是用来卡住BNC连接器外套与基座的,它有一个用于压线的六角缺口,如图所示。一般这种压线钳也同时具有剥线、剪线功能。

综合布线设备类型介绍

5 信息插座

信息插座一般是安装在墙面上的,也有桌面型和地面型的,主要是为了方便计算机等设备的移动,并且保持整个布线的美观。以上三种信息插座分别是如图中左、中、右边所示。

综合布线设备类型介绍

来源:赛迪网
