综合布线设备类型介绍

录入:edatop.com     点击:

在综合布线设备中,除了最为主要的传输介质,如双绞线、光纤线缆等以外,还有很多的布线设备在使用。常用的有RJ45插头、信息插座、配线架、光纤连接器、剥线钳、打线钳、网线钳、网线模块等。

1 RJ-45插头

RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头,俗称"水晶头",专业术语为RJ-45连接器(RJ-45是一种网络接口规范,类似的还有RJ -11接口,就是我们平常所用的"电话接口",用来连接电话线)。之所把它称之为"水晶头",是因为它的外表晶莹透亮的原因。双绞线的两端必须都安装这种RJ-45插头,以便插在网卡(NIC)、集线器(Hub)或交换机(Switch)的RJ-45接口上,进行网络通讯。

综合布线设备类型介绍

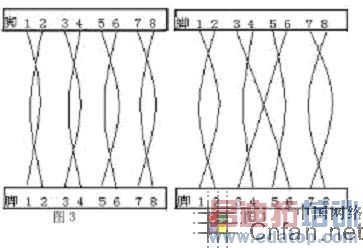

如图所示为RJ-45插头(水晶头)的截面示意图,从左到右的引脚顺序分别为1~8,许多用户在布线中经常出现两种错误:一种是采用一一对应的连接方法(如下图),连接距离较短时,系统不会出现连接上的故障,但当连接距离较长,网络繁忙或高速运行时,最好采用图4的连接方法,其核心是让3和6两个引脚为同一个绞对。

综合布线设备类型介绍

常用的直通和交叉电缆

综合布线设备类型介绍

来源:赛迪网
