下一代网络中的业务融合模式

录入:edatop.com     点击:

2.3、GUP介绍

统一用户档案(GUP)是3GPP定义的一种融合用户数据访问框架,它的基本出发点是以用户为中心,解决多种不同网络、业务的用户数据统一访问的问题,在GUP的设计前提中允许用户相关的数据存放在不同的实体中,比如同一个用户可以通过DSL、3GPP/3GPP2网络、WiMAX接入、也具有IMS及其他多媒体业务签约,GUP允许其分别存储在认证授权计费(AAA) 服务器、归属位置寄存器(HLR)、HSS(归属签约用户服务器)及应用服务器内部,GUP架构为之提供一个统一的访问框架,从而降低网络、业务融合的数据访问复杂度[8]。

GUP中一个用户相关的数据由多个数据组件构成,每个组件又可以包含多个数据单元。在网络中用户数据每个数据组件只有一个主实例,但是可以有多个复制实例。用户数据以组件为单元可以存放在不同的网络实体中,应用可以通过统一的访问入口以标准接口访问所有授权的数据,这个入口功能由GUP 服务器担任。GUP 服务器负责隐藏管理域中数据的分布细节,并执行相应的安全、运营策略,确保数据的安全性及运营所必须的计费功能。

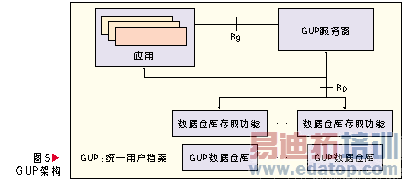

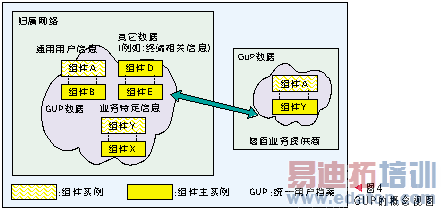

GUP的概念视图见图4,其架构见图5。

下一代网络中的业务融合模式

下一代网络中的业务融合模式

为了保证访问接口与各种应用的互操作性,Rg、Rp接口采用了承载于HTTP之上的简单对象访问协议(SOAP)协议传送扩展标记语言 (XML)格式封装的用户数据。GUP 服务器可以运行在代理或重定向模式下,对于前者访问消息到达GUP服务器,GUP负责访问相应的GUP数据仓库,并且在有可能的情况进行策略所规定的数据组合;在重定向模式下,GUP服务器向应用返回用户数据组件所实际存储的实体的地址,此后应用直接访问该实体以获得所需数据。

Rg接口定义为运营商间接口,Rp为运营商内部接口,当某个GUP数据仓库位于第三方提供商时,GUP 服务器访问其数据采用Rg接口。

2.4、面向业务的融合网络架构

网络融合需求使得网络从总体上来看复杂性、规模均大大提高,采用传统的紧耦合模式构建网络的缺点是一项新业务的提供往往需要整网的升级,这使得新业务的提供成本极为高昂,普及速度慢,从而使新业务的商业价值大大降低,是近年来通信网业务创新极其缓慢的重要原因之一,并且这种网络、业务共生模式很难做到不同技术方向之间以及带有浓厚行业、地区印记的业务之间的融合。

下一代网络中的业务融合模式

从软件业解决软件复杂性的方法来看,走过了面向过程、面向对象、面向服务的持续改进道路,从现实世界来看,解决事务复杂性的方法是精细分工,流程制度化。那么通信网络构建也可以借鉴这样的思想,首先是利用分而治之的思路实施网络组件化,尽可能将网元之间、网络与业务之间去耦合,其次是组件交互的标准化,降低网络、业务之间的交互成本,使网络、业务各自可以相对独立演进。如果我们站在以服务为中心的角度来看,也就是利用面向服务的架构(SOA)的理念重构网络,在目标网络中,构成网络的基本单元是创造用户价值的逻辑原子服务,这些原子服务将接口开放出来,其他服务提供商可以在原子服务的基础上构建一系列的聚合流程服务,可以使客户得到更为便捷的一站式服务,也为业务组合创新提供了无限可能。商业服务的前提是可盈利性,而在SoA的通信网络中仍然可以利用前述的统一认证授权框架[8-11]。

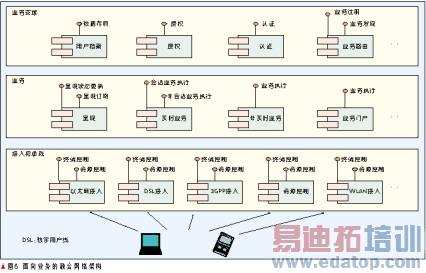

站在面向业务的角度来看,整个网络实体分为4种角色:

终端,业务的最终呈现者和消费者,具备运行多种业务应用软件、接入多种网络的能力。

接入&承载,充当信息的传递媒介,解决连接性问题,并且和业务支撑层一道完成终端接入的认证及接纳控制。

业务层,提供用户所需的服务组件及服务产品组合,是网络的核心价值所在。

业务支撑,提供完成业务、运营所必须的其他能力,包括但不限于:业务发现、统一用户数据管理、认证、授权。

业务层向用户及其他业务执行实体提供开放接口访问,3个网络层次之间互相开放接口以便进行复杂业务的创新,除了以开放接口互访外,网元之间没有其他耦合关系。广义上来讲,接入承载层及业务支撑层暴露的接口也可称之为一种业务,但它们绝大多数不直接呈现给用户。

2.5、融合业务流程示例

仍然以1.1的通信与因特网业务的融合场景为例,看看该场景的实现业务流程。

下一代网络中的业务融合模式

首先王先生的PDA通过归属网络的业务发现服务器获得旅行服务的主页列表,他选择一家访问其旅行服务,旅行服务通过其归属网络的GAA&GUP对该终端进行认证以及提供旅行服务的授权,成功后,旅行服务向地图服务请求地图信息并随服务页面一齐返回给终端,王先生点击查找"离我最近的中餐馆"按钮,旅行服务将请求代理转发给地图服务,后者返回中餐馆列表(用户的位置信息可以由用户上报,或者由旅行服务查询用户归属网络的位置服务获得),旅行服务转发给终端,当王先生选择一个中餐馆并预订时,旅行服务调用该餐馆的预订服务,订单传给相应服务人员,流程完成。

这个实例将通信业务的过程和企业订单自动化管理结合其他,但是它只是一个交互式业务的融合实例,集成实时语音视频业务模型类似。

作者:汪军 符涛   来源:通信世界网
