业务发展推动移动承载网络的全面IP化

1  引言

随着即将到来的中国3G网络的大规模部署，移动数据业务的发展将步入更加精彩纷呈的时期。2G时代的移动业务主要以话音为主，到了3G时代将呈现话音和数据业务并重的态势，而到了后3G时代，将是移动宽带时代。在移动网络的演进中，IP将从边缘走向中心，为包括话音在内的所有业务提供融合的基础。与移动业务网络的IP化相应，移动承载网络也将逐步从核心到接入实现端到端的全IP化。未来几年，我国移动业务和承载网络的IP化进程将随着3G网络的全面部署显著加速，随着后3G移动宽带网络的部署，将迎来全面IP化的时代。

2  移动承载网络IP化的背景

移动承载网络IP化的目标是建设一个统一承载所有业务的、端到端基于IP技术的承载网，基于该IP承载网可运营新一代的、基于IP的移动业务。从这个角度来看，移动承载网络及其上运行的业务的IP化程度是移动网络IP转型程度的一个显著标志。移动承载网络，特别是移动回传网络的IP化改造主要受以下这些需求所影响：

（1）大幅度降低每比特的传输成本

国外移动运营商的回传网络大多是通过租用电路来组建的，在2G时代，租线成本约占到总体运维成本的5%左右，尚处于可承受的范围内。到了3G时代，随着数据传输量的增长，对回传网络的带宽需求也将迅速增长。然而，由于数据业务的特点就是业务收入的增长幅度总是低于业务流量的增长幅度，因此，能否大幅度降低每比特传输成本，是数据业务能否持续健康发展的决定性因素。对于国内运营商来说，虽然回传网络大多是自建的，但是数据业务对高带宽低成本传输网络的内在需求，也必然推动国内的移动运营商去寻求传统的TDM技术以外的、更适于数据业务要求的移动回传解决方案。

（2）基站上联接口向高带宽演进所带来的影响

随着数据业务的逐步引入，基站上联带宽将逐步从2G时代的1~2个E1增加到3G时代的2~4个E1，HSPA等移动宽带业务的引入更将把基站的带宽需求再提升一倍或以上。随着基站上联带宽需求的提高，逐步在基站上联接口引入新的高带宽低成本以太接口来代替多个传统的E1接口将成为合理的选择。这一趋势将推动电信级以太网技术在移动回传网络的部署。

（3）电信转型的战略需求

随着3G移动网络向后3G移动宽带网络的发展，包括移动业务在内的所有电信业务店都将逐步向IP迁移和融合。对于运营商来说，拥有一张端到端从接入到骨干的、基于IP的多业务承载网络将为话音、视频、数据、移动等多重业务的融合提供前提条件，也将为运营商成功转型打下坚实的基础。

与移动网络分为核心网和接入网类似，移动业务的承载网络也分为核心网和接入网两部分，二者的IP化策略是相似的，即都是核心网首先进行IP化；随后，在市场需求和技术发展的驱动下，逐步推进接入网的IP化。目前，全球3G业务已步入发展的高峰期，主流的移动运营商大多已建设了骨干IP专用承载网，用以支撑3G核心业务网的部署。中国的3G业务已处于蓄势待发的前夜，中国主流的移动运营商也为此做了充分的准备，纷纷为3G业务而新建了大规模的骨干IP专用承载网。总的来说，移动承载网络IP化的第一阶段工作已大体完成。随着移动承载网络IP化第二阶段的工作提上议事日程，业界的注意力正逐渐聚焦于移动接入网的IP化上来。

与核心网相比，接入网的IP化面临着更复杂的问题。一方面，由于量大面广，接入网在总体投资里占了大部分份额，接入网的更新改造必须更多地考虑成本因素；另一方面，正由于接入网改造的复杂性，改造时就不能仅限于考虑短期的业务需求，还应该兼顾业务和网络发展的长期需求。换句话说，在电信业务宽带化的趋势下，接入网的演进方案不仅要瞄准近期的3G需求，还应当考虑到如何容纳HSPA等更高级的移动宽带业务。近一年来在欧美发达地区，移动宽带业务已成为移动业务发展的热点，相信不久以后，中国也将逐步引入这些最先进的移动业务。

3  阿尔卡特朗讯移动承载网络向全IP演进的解决方案

为适应电信IP转型的大趋势，结合自身丰富的产品线，阿尔卡特朗讯对移动承载网络从TDM向全IP演进的市场需求进行了全面的梳理和提炼，在全球首次提出了全方位、多样化的META解决方案（Mobile Evolution Transport Architecture，移动网络的演进方案），覆盖了从核心网到接入网的端到端需求，提供了从光传输、IP/MPLS分组数据、微波传输、DSL/GPON接入到基站内置接入模块等多样化的移动回传手段，为移动运营商提供了适应于不同场景、不同层次需求的移动承载网络向全IP演进的解决方案（见图1）。

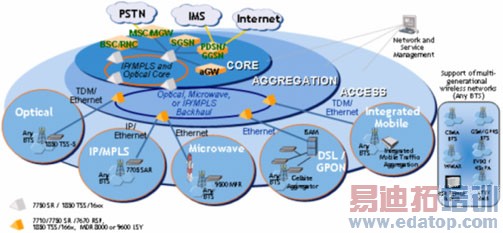

图1  阿尔卡特朗讯META解决方案

根据移动运营商所采纳的网络演进途径和阶段性目标，META解决方案的核心网络分别基于阿尔卡特朗讯7750 SR业务路由器或7670 RSP路由交换平台，配合多种光传输手段，形成了具备电信级可靠性和可用性的、兼容2G/3G/后3G等多种无线接入网、兼容TDM/ATM/以太/IP等多种移动回传技术的IP核心承载网络。META移动网络部分提供了从光传输、IP/MPLS分组数据、微波传输、DSL/GPON到基站内置接入模块等多样化的选项，能够分别适应于移动运营商从以2G的话音为主，到3G的话音和数据并重，直到后3G的移动宽带业务为主的不同发展阶段的移动网络。

其中，基于IP/MPLS分组数据技术的多业务移动回传解决方案是尤为重要的组成部分。与其他移动回传技术相比，IP/MPLS技术具备一些独特的优点：

● 与基于SDH的多业务接入技术相比，基于IP/MPLS的多业务接入技术具备更高的带宽，支持数据业务的统计复用，能更好地支持未来的HSPA等宽带移动业务。与其他一些基于以太的数据技术相比，基于IP/MPSL的接入技术具备从TDM，ATM，以太到IP的多业务支持能力，能够支持2G/3G/后3G等各种基站接口，技术和设备的成熟度也更好，更加适合目前从2G向3G、后3G演进的过渡阶段。

● 基于IP/MPLS的多业务接入技术采用了与IP骨干网相同的技术，与骨干网具有更好的一致性和融合性，这将大幅降低投资和运维的成本。

阿尔卡特朗讯基于IP/MPLS的移动回传解决方案基于IETF标准的伪线技术，通过在MPLS隧道里封装和传送各类业务数据，包括以太帧、ATM信元和电路仿真信号，实现了在单一IP/MPLS网络里承载多业务的目的。位于网络边缘的多业务接入设备是关键的环节，由它把现有的多种接口的基站接入回传网络，并执行数据格式转换功能，把n×E1电路信号、n×E1 ATM/IMA信号或以太帧转换为IP/MPLS网络里的各类伪线。7705 SAR作为2G基站、3G ATM基站或3G IP基站的接入路由器，正是起了这种关键的作用。

4  阿尔卡特朗讯IP解决方案服务全球

2008年1月，阿尔卡特朗讯赢得全球第五十位采用三重播放传送架构（TPSDA）的客户，这标志着TPSDA这一领导业界的IP网络架构已经获得了全球用户的广泛认可。迄今为止，采用了这一架构的运营商如美国的AT&T，加拿大的SaskTel，意大利的Wind，奥地利的Telkom，西班牙的Ya.com，澳大利亚的Telstra等都已经建成了有高度可扩展能力，高可靠性和灵活性，以及服务质量保障能力的IP承载网。其中许多运营商已经开始提供以视频业务为代表的下一代电信业务。

截止到2007年底，阿尔卡特朗讯的IP/MPLS产品已经累计出货超过2万台，被全世界90多个国家的200多个业务提供商选择作为其IP网络转型的核心组成部分。在中国，阿尔卡特朗讯的IP方案正稳定高效地服务于国内四大运营商，遍布全国各地的网络中。

根据独立咨询公司Ovum-RHK的研究，在2007年底前连续的九个季度里，阿尔卡特朗讯一直稳居IP/MPLS边缘汇聚市场第二位置，在2007年四季度，阿尔卡特朗讯在IP/MPLS服务架构市场以18%的市场份额稳固占据第二的位置。

5  全球及国内IP业务增长强劲

2007年业绩的强劲增长势头给了阿尔卡特朗讯IP业务一个坚实的增长基础和信心。

● 2007年三季度和四季度，上海贝尔阿尔卡特与中国电信、中国移动、中国网通和中国联通签署了一系列合同，为全国二十多个省用户提供7750业务路由器和7450业务交换机产品，帮助运营商扩充固网宽带业务和移动IP化承载网络。

● 2007年9月，某电网公司选择了阿尔卡特朗讯的7750和7710系列业务路由器，用于构建一张可靠的电网调度数据网。

● 在最近一次中国电信IP城域网设备采购中，阿尔卡特朗讯7750在"技术"排名以及"技术、维保、商务"综合排名中获得第一的佳绩，获得八个省的业务路由器和业务交换机订单。

2008年伊始，阿尔卡特朗讯的IP业务便在全球和中国表现出了强劲的增长势头：

● 2008年1月，加拿大运营商MTS Allstream成为阿尔卡特朗讯的第五十位TPSDA方案的客户。MTS Allstream选择了阿尔卡特的7750，5620和5750以及FTTN产品，将向客户提供视频点播、高清电视、个人录像等视频服务。值得一提的是，MTS Allstream早已是全球最早的一批数字电视提供商。这次对下一代服务的投资将助力其赢得新的市场。

● 2008年2月至3月，瑞士的ewz和丹麦的Sydfyns都选择了阿尔卡特朗讯的TPSDA方案，将以此向居民和企业用户提供包括高清电视（HDTV）、视频点播（VoD）和IP电话（VoIP）、高速上网在内的三重播放服务。两者在选型过程中着重考虑了供应商方案在城域以太网和FTTH方案上的质量和性能，全球部署经验以及在短时间内完成实验局开通的能力。

6  结束语

业务发展的需求推动着移动网络技术不断地从话音、数据进而向移动宽带方向发展。随着移动网络经历了不同的发展阶段，IP技术在移动网络里的应用也经历了从无到有，从边缘的叠加性技术到核心的基础性技术，最终将实现从网络层到业务层、从核心层到接入层的全方位多层次的IP化。在此过程中，承载网络的端到端IP化是移动IP化的主要目标之一，也是移动运营商成功实施IP转型的必由之路。
