H3C企业融合通讯办公解决方案

支持全网QoS以及语音数据VLAN自动划分

话机嵌入双口小交换机，支持ToS、 802.1P，配合H3C系列先进数据传输设备构成全网QoS部署，保证语音质量。支持H3C独有语音VLAN特性，自动对语音、数据报文进行隔离，最大保护了用户网络稳定。

1.3  方案组件

语音服务器系列

H3C XE 7200/7205 IP CallProcessor 呼叫处理服务器

H3C XE 7300/7305 IP UMS 统一消息服务器

H3C XE 7500/7505 IP Collaboration 协同工作服务器

H3C XE 7600/7605 IP Communication 通信服务器

IP电话终端系列

3100 Entry IP电话

3101 Basic IP电话

3102 Business IP电话

3105 Manager IP电话

1.4  组网应用

1.4.1  企业分布式组网

当企业存在多个大型分部的时候,如一个国际性公司，则可以在各个分部部署XE 7000冗余方案,每个分部维护独立的本地用户信息。 各小分支机构的IP语音终端可以直接注册到本地XE 7000上， 从而实现整网的分布式部署。

使用VG和路由器网关实现IP和PSTN网的互通. 并可以配置合适的路由以及号码规划,通过语音网关实现异地的IP长途落地，节省长途费用。

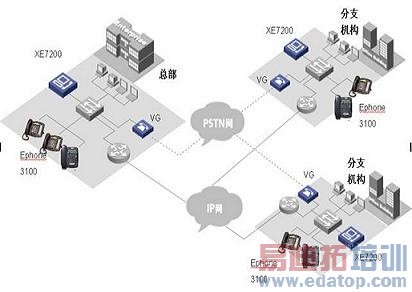

图1：分布式组网

1.4.2  企业集中式统一消息部署

XE 7000 IP语音解决方案为客户提供了灵活的组合，客户可以根据需求酌情部署UMS统一消息服务。当客户日常语音留言或者自动话务员需求量很小时候，如并发不超过40个客户同时进行语音留言，则客户可以选择XE 7600 IP通讯服务器即可满足需求。当客户分支节点的并发语音留言数目比较大如超过40个并发语音留言时候客户可以选择在当地直接部署XE 7600 IP 通讯服务器或者XE 7300/7305 IP 统一消息服务器提供本地语音留言服务。

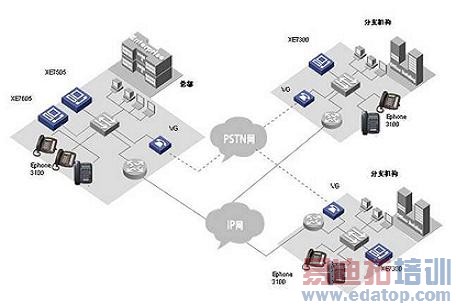

图2： 集中式语音留言部署

1.4.3  企业分布式统一消息部署

当各分支节点的统一消息业务需求量大时候，比如大于40并发留言或者FM/FM业务需求以及IP传真，则用户可以在各分支节点部署单独的XE 7300/7305 IP 统一消息服务器从而在本地为用户提供统一消息服务，避免每次语音留言或者IP传真时都需要总部的服务器介入，最大的节省的广域网带宽和服务器资源。

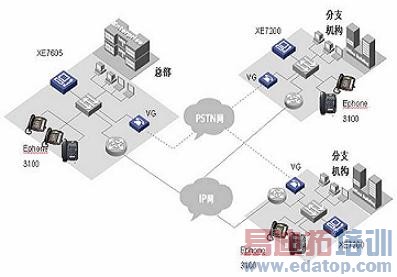

图3：企业分布式统一消息部署 作者：佚名    来源：VoIP中国网
