运营级以太网的技术类别和部署策略

2．5　基于RPR的以太环网技术

RPR是IEEE规范的一种MAC层协议(IEEE 802.17)，它采用环形组网，在环形连接上的各节点通过该协议实现信息的传输。节点设备的操作十分简单，包括信息的插入、转发和剥离。在收发两个方向上可以同时传输信息，使带宽获得最大限度的利用。在有关链路信号降级或发生光纤故障时，RPR节点会自动、快速(小于50ms)实现环回。RPR既提供了自愈保护、实现了高可靠性，同时也解决了网络的灵活性和效率等问题。RPR的技术优势，主要表现在以下几个方面：

(1)带宽效率

传统的SONET网络需要环带宽的50％作为冗余，RPR则不然，它仍然保持类似于SONET中自动保护倒换(APS)的保护机制，利用两个反向旋转的环来控制数据业务量。RPR允许数据业务流在源节点和目的节点之间的环上传输，以此来实现空间的重新利用。目的节点从环中剥离数据分组，当一个分组从环中被剥离出来的时候，它就不再占用环的带宽，而是释放下游段供其它分组使用。

(2)保护机制

RPR的目的是提供50ms的业务保护，这就与SONET的ASP相类似。目前正在研究采用业务环回或者绕开的方法来避免发生的故障。采用"环回"时，和故障邻近的节点会把一个环上的业务环回到另一个环上(比如把内环上的业务环回到外环上)，这种方法使数据流在经过很长一段路径到达目的节点时，都会保持连通性。"绕开"这种方法实际上是让数据流掉转方向，通过一段路径后到达目的节点。当故障发生在节点旁边时，可以将这两种方法联合起来使用，先"环回"，方便的时候再"绕开"。只有当充分利用了两根反向旋转的光纤时，这个保护特性才能发挥作用。业务流的优先级机制确保了优先级高的业务流能够得到适当的处理。

(3)简单的业务提供

RPR的目标之一是分布式接入。分布式接入、快速保护和业务的自动重建为节点的快速插入和删除提供了即插即用机制。RPR也是一项在环内使用共享带宽的分组交换技术，每一个节点都知道环的可用容量。在传统的电路交换模式下，全网格型连接需要0(n2)个点到点连接，而RPR只需要一个与环的业务连接，这样就大大简化了工作。

3　运营级以太网的应用

目前，运营级以太网作为城域数据承载网所能提供的业务主要有三类：点到点业务、点到多点业务和多点到多点业务(图1)。点到点业务包括以太网专线和虚拟以太网专线，也就是说，业务可以专用或复用网络边缘接点的以太网端口；多点到多点业务包括LAN业务和虚拟LAN业务，在提供多点到多点业务时，城域网就像一个大的网桥，可以实现单播、组播和广播的转发；点到多点业务可以主要用于以太网接入汇聚，也可看作是多个点到点业务的结合。各种业务都可以通过裸光纤、WDM和TDM方式传输。

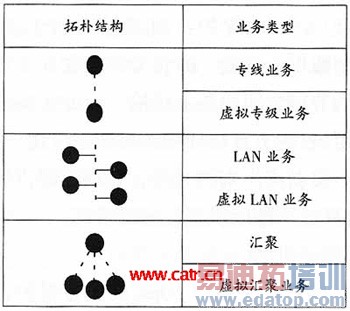

图1　城域以太网业务定义

在运营级以太网中，多业务的承载将会通过上述三种业务方式的灵活结合来实现(见表1)。

表1　城域以太网承载多业务的方式

4　结语

运营级以太网技术非常适合于运营商使用，能够以其更高的效率和灵活性，部署高质量、高可靠性的数据网络，为NGN和3G等新业务提供完善的承载平台，并能够结合原有网络，不断为运营商开展创造收入的新业务，同时大大减少投资和运营开支。但是，由于运营级以太网技术也在发展完善之中，因此运营商不宜操之过急，宜采用试验与建设并行的策略。此外，对于不同的城域网建设情况，运营级以太网的部署策略也应有所区别。对于需要新建网络的地区，由于以太网的投资较少，因此在满足未来业务发展需求的前提下，可以考虑直接部署运营级以太网。而对于已经建设了城域网的地区，为保护现有投资，运营商可以考虑分步骤地引入运营级以太网，可以首先对网络的接入层或汇聚层进行改造，部署运营级以太网，然后随着运营级以太网技术的完善，逐步地进行网络改造，在核心网络中引入运营级以太网。
