简单网络管理协议的研究与应用

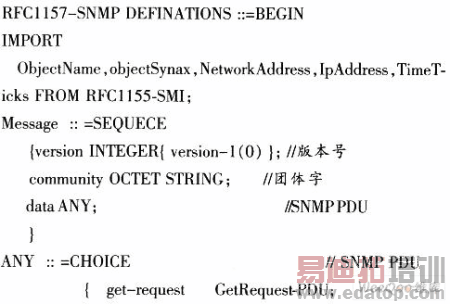

对SNMP消息的BER编码描述：

2．4 RFC1213管理信息库MIB

RFC1213定义MIB-2管理对象的核心集合，这些对象在任何SNMP系统必须实现。管理信息结构说明了定义和构造MIB的总体框架，以及数据类型的表示和命名方法。SMI只允许存储标量对象和矢量对象(表对象)，不支持复杂的数据结构。其提供标准化技术表示管理信息如下：(1)SNMP所有的管理对象组织成分层结构；(2)提供结构化的信息组织技术；(3)提供命名机制。树中的叶子结点都有一个分层的编号。叶子结点代表实际的管理对象，从树根到树叶的编号串联起来，用圆点隔开，形成管理对象标识符。

2.5 UDP协议

用户数据报协议UDP(User Data Protocol)是一个面向无连接的协议，其传输效率较高。协议格式如表1所示。在SNMP代理中，常用161作为SNMP消息接收；162为AgentSNMP消息响应。

3 SNMP编程与测试环境

SNMP要求的编程环境有：Java；C／C++；Borland C++Builder6。该程序选用Borland C++ Builder6编程环境。而SNMP的测试环境要求：(1)Windows SNMP服务：Windows NT／Win-dows 2000／Windows XP的网络监视服务提供SNMP代理，端口：161；(2)AdventNet SNMP服务：AdventNet公司的SNMP代理。端口可自己设定；(3)AdventNet SNMP MIB Browse：AdventNet公司的SNMP动作测试工具；(4)Sniff软件是一个很好的网上抓包程序，用来分析发送和接收的SNMP消息。

4 SNMP编程实现

4．1 SNMP消息分析

通过对SNMP协议的理解在C++Builder中将其定义为以下结构体类型；分别完成对消息的构造和解析。

(1)消息结构的结构体

4．2 SNMP消息构造

根据用户设置的Agent的IP、端口号、执行的请求和对象的OID；按BER编码来构造消息，设置SNMPMessage消息并存入Result[]数组中，以备发送。SNMP消息构造程序代码如下：

4．3 SNMP消息发送与接收

使用C++Builder提供的TNMUDP控件完成对SNMP消息的发送和接收，并存入Data1[]数组中，以备解析。以下为部分程序代码：

4．4 SNMP消息解析

将UDP接收到的消息存入data1[]数组中，与消息的解析相反；将其每一部分添人所定义的SNMPMessage结构中，以备解析显示调用。以下为部分程序代码：

5 结束语

SNMP协议已广泛应用于各种路由器和高端交换机，同时在各种网络操作系统的远程管理中也广泛应用。利用该协议可监控网络核心设备的运行情况(流量、吞吐率、状态等)，还可认证上网用户，完成计费功能。
