简单网络管理协议的研究与应用

1 引言

简单网络管理协议SNMP(Simple Network Management Protocol)是由Internet工程任务组织IETF (Internet Engineer-ing Task Force)研究小组为解决Intemet上的路由器管理问题而提出的。SNMP是一系列协议组和规范，可提供一种从网络设备中收集网络管理信息的方法。 SNMP也为设备向网络管理工作站报告问题和错误提供方法。

2 SNMP体系结构简介

图1为SNMP体系结构与协议栈。

2．1 SNMP消息类型

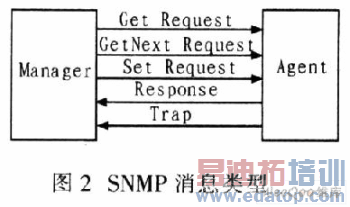

SNMP消息类型提供请求与响应的交互形式，其中：(1)Get Request：管理站用来检索代理管理信息库中的标量对象值；(2)GetNext Request：管理站用来检索代理管理信息库中的当前标量对象的下一个对象值；(3)Set Request：管理站用来设置代理管理信息库中的标量对象值；(4)Response：代理用于发送管理站对代理的请求；(5)Tmp：代理用于向管理站报告管理对象的状态变化。图2为SNMP消息类型。

2．2 SNMP PDU协议数据单元结构

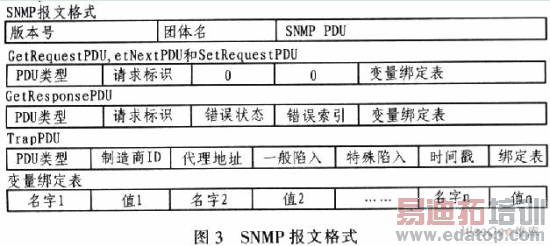

图3为SNMP报文格式。SNMP PDU协议数据单元结构描述如下：

2．3 ANS．1和BER

抽象语法表示(ANS．1)是一种形式语言，可提供统一的网络数据表示，用于定义应用数据的抽象语法和应用层协议数据单元结构。在OSI和SNMP的管理信息库都是用其定义的。基本编码规则(BER)用ANS．1定义的应用数据在传输过程中要按照一定的规则转换成比特串。图4给出了SNMP消息的BER编码实例(对代理202．117-49．61的Get请求)。
