德特威勒6A类模块打线规则

录入:edatop.com     点击:

德特威勒在业内向来是以提供优秀的全屏蔽解决方案闻名的,其7类和7A类线缆,无论从工艺上来说还是从性能来说,都达到了一个全新的高度,因此,许多追求高性能的客户,尤其是许多欧洲客户都选择德特威勒的产品,因为他们已经习惯了德特威勒高品质的服务。

在中国,大量的终端设备还都是采用RJ45的接口方式,而大家都知道,这种8根铜针并排的模块是无法达到7类的传输标准的,6A类500MHz已经是其传输的极限了(如下图1,德特威勒6A类模块),要达到7类传输标准必须采用4线对完全隔离的PS模块(如下图2,德特威勒7类PS模块),两个模块的差异一目了然(如下图3,两种模块结构的比较),要升级全部的系统需要投入大量的金钱。因此,许多客户如德国大众,他们选择了折中的方案,墙体内的线缆采用德特威勒7类线缆,物理带宽可达1000MHz;模块采用6A类RJ45模块,后期只要更换为7类模块便可将整个链路升级为7类,大大节省了成本。

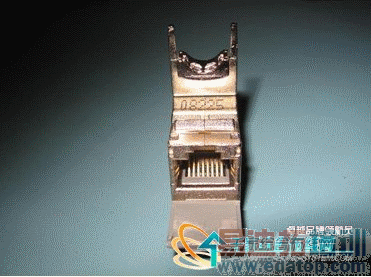

图1   6A类模块

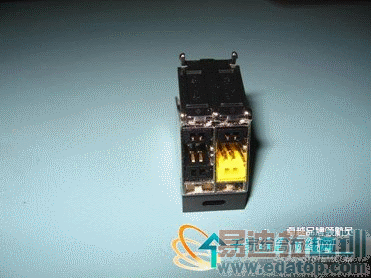

图2   7类模块

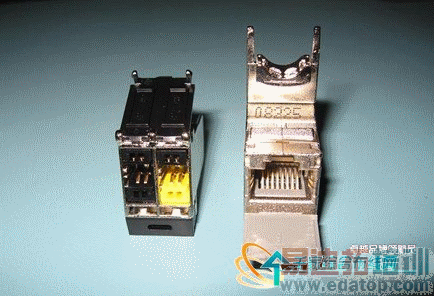

图3    7类模块和6A类模块的比较

现在,我们就来看看,怎样进行6A类模块的打线。首先我们来认识一下,本次我们操作的两个对象,如下图,图4.6A类模块的分解图,图5A和图5B.7类线缆(LSOH护套)。

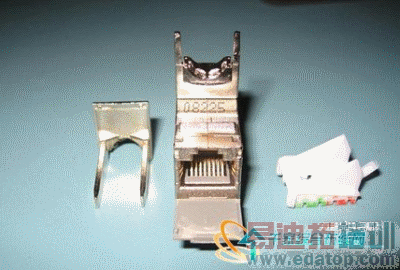

图4   6A类模块分解图

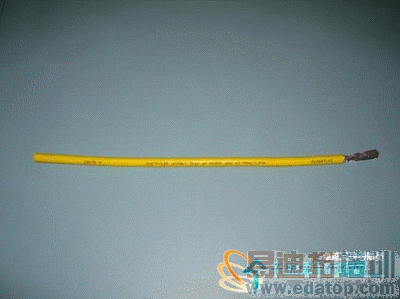

图5A  7类线缆印字

图5B   7类线缆结构

第一步剥线,如下图6,剥下最外面的护套层,我们可以看到,德特威勒7类线为铝箔对对屏蔽+丝网总屏蔽,达到了非常优秀的屏蔽效果。然后将丝网层向后翻起。

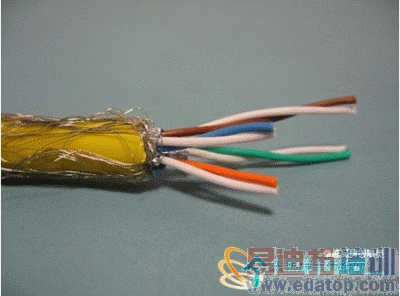

图6    剥线

第二步,将四线对的铝箔屏蔽层剥除,由于是铝箔+丝网双层屏蔽结构,因此我们可以将铝箔层去除,留下丝网层,不影响整体的屏蔽性能。如下图7。

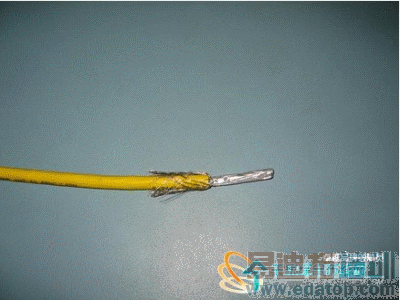

图7   去除铝箔层

第三步,参照塑料线槽模块的色标位置,将相应的线对修剪短,以利于将4线对卡入线槽中。如图8A和图8B色标的排列。如图9将线对修剪出相应的长度。

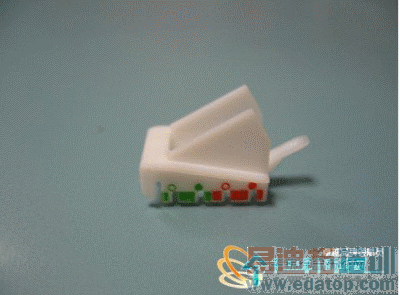

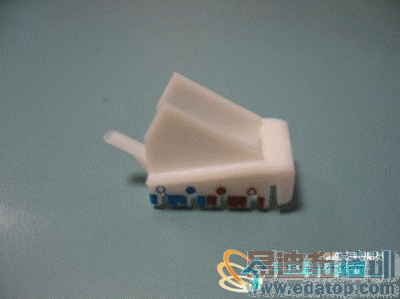

图8A   色标排列顺序

图8B    色标排列顺序

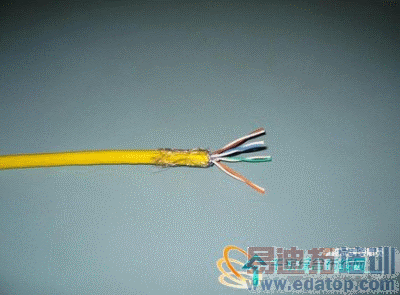

图9   修剪长度

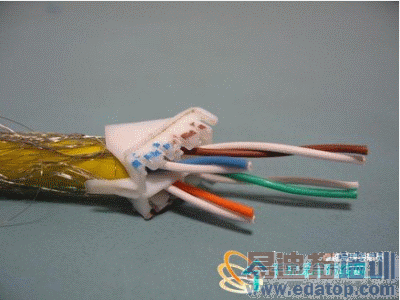

第四步,将线对伸入线槽模块的相应区块中,如图10。并解开线对,按照色标将线卡入线槽中,如图11。

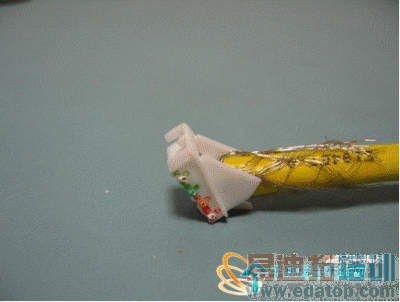

图10    伸入区块中



图11    卡入相应的线槽中

第五步,将多余的线缆修剪干净,如图12所示,并将线槽块压入模块中如图13。



图12    修剪多余的线缆

图13    塞入模块中

第6步,将金属卡销压入模块中,如图14,以固定上一步塞入的塑料卡线槽,效果如图15。

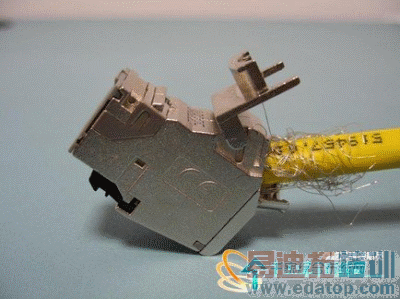

图14   等待压入的卡销

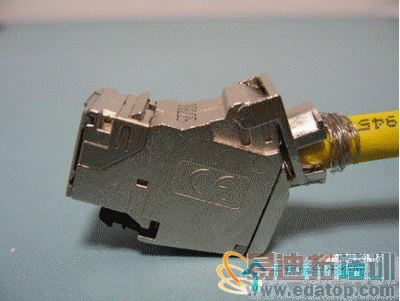

图15 压入后效果图

第七步,将模块最上端得盖子翻下来盖上,如图16。并用绑扎带固定,效果如图17。整个模块制作过程完成,其间,须将丝网屏蔽层整理顺畅。

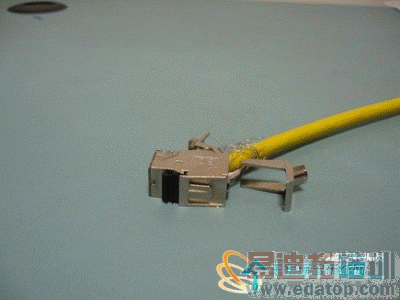

图16    翻下模块盖

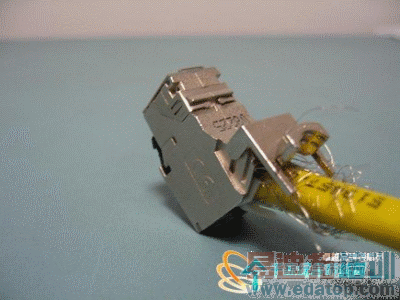

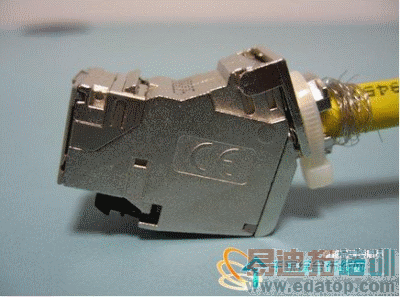

图17    用绑扎带固定

通过以上介绍,大家可以感觉到,德特威勒6A类模块打线并不复杂,且完全是属于免工具模块,大量节省了屏蔽系统的施工时间。

作者:邱汇慧   来源:千家综合布线网
