随着铁塔公司的建立，基站及其配套机房、电源等将成为铁塔公司的技术要点，本文主要从基站设备安装、线缆布放、电源配置、天馈线安装等方面进行详细讲解，同时介绍了铁塔类型、施工工艺、标签规范等方面，是4G基站建设中不可多得的经验总结。
一. 基站主要设备安装、各类线缆布放示意图 基站内部设备安装示意图
电缆走线槽道安装1.电缆走道及槽道安装位置应符合施工图的规定，左右偏差不得＞50mm。2.水平槽道水平度每米偏差不得＞2mm，垂直槽道垂直度偏差不得＞3mm。3.电缆走道安装牢固稳定，具备防震功能。4.电缆应有序地绑扎在走道上。
基站内部走线槽道布线安装
信号线的布放1. 布放的信号线应平直，无扭曲打结，转弯处应自然圆滑，符合设计要求。2. 屏蔽线外层应与接地体连接可靠。3. 芯线应无损伤，焊点光滑、均匀，无漏焊、虚焊、错焊。4. 系统控制器到信道机的电缆最大允许长度应符合产品说明书的要求。5.信号线、高频馈线、电源线应分开布放。
电源线和地线的安装1.电源线和地线安装方法： 根据电源线和地线的实际走线路径量得所用电源线和地线的长度，分别裁剪-48 伏电源线和工作地线、 和保护地线；用裁纸刀剥开电源线和地线的绝缘外皮，其长度与铜鼻子的耳柄等长。用压线钳将铜鼻子压紧，用热缩管将铜鼻子的耳柄和裸漏的铜导线热封；不得将裸线漏出.将电源线的一端与BTS 机柜的电源接线柱固定，电源线沿走线架整齐布放，并用扎带绑扎，另一端和电源柜的接线排连接。2.电源线的区分：电源线分为：-48 伏线（一般为黑色）、工作地线（一般为蓝色），保护地线（一般为黄色）。但有时不同厂家提供的电源线的颜色和线经大小不同。
二. 基站电源：交流、直流配电箱开关电源、远供电源 电池设备的安装

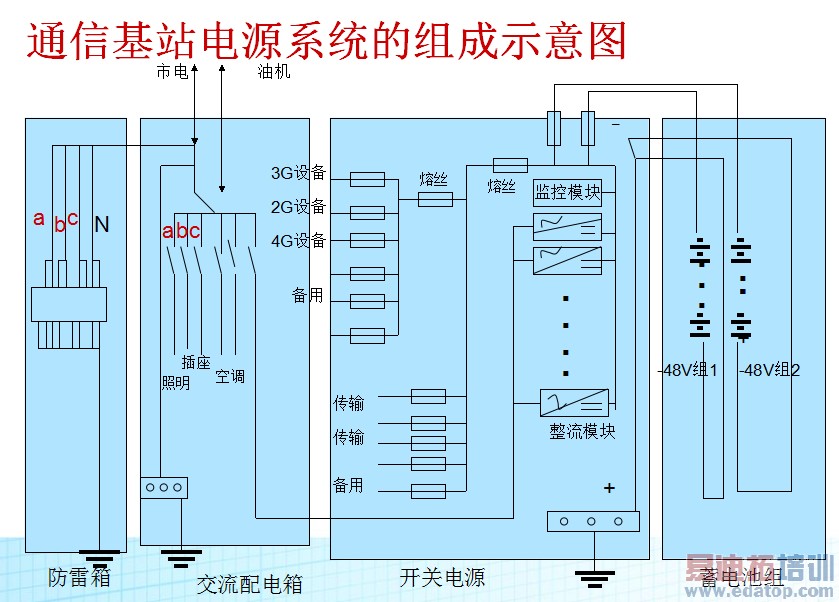

1、通信基站电源系统的组成2、通信基站交流供电系统3、通信基站直流供电系统4、蓄电池5、远供电源
基站交流供电系统组成
基站要求引入一路以上的市电电源。乡镇及农村基站交流电源引入容量建议为15kW，一般市区、城郊及县城基站交流市电引入容量建议为20kW，特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW。 基站交流供电系统由一路380V交流市电引入、防雷箱、交流配电箱和开关电源架中的交流配电单元组成。 基站内所有交流用电设备：开关电源、空调、照明、插座、铁塔的航空警示灯等供电电源，均从交流配电箱的输出分路引接。 交流配电箱内需配置市电/油机切换开关、移动油机应急接口。 市电正常时，市电作为主用交流电源为基站提供交流电源；市电故障时，将移动油机运至市电故障基站，为站内设备供电。在油机尚未启动前，通信设备由蓄电池组供电。

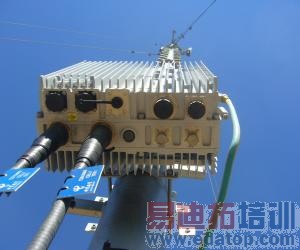

三. 基站设备安装：LTE等主要设备 BBU-RRU、 分组交换.6100.6200.6300.9800设备的安装
2.3G基站：一体化宏站 ■ 3G基站：分布式基站 (BBU+RRU) ■ LTE: 分布式基站(BBU+RRU) ■ LTE: IP分组: 中兴6110 6220
2、3G基站组网特点： 采用集中式一体化的宏站、分布式BBU+RU进行组网，传输采用SDH+波分组网。一体化的宏站RU-天线之间信号传输采用大量的同轴电缆，成本高，施工维护不方便。 LTE基站组网特点: LTE分为TDD/FDD两种制式. 均采用分布式BBU+RU组网方式。传输采用IP分组+波分组网。BBU--RU之间信号传输采用野战光缆,传输质量好，成本低，组网灵活便捷，得到广泛的使用。
四. 铁塔类型、天馈线和GPS系统的安装

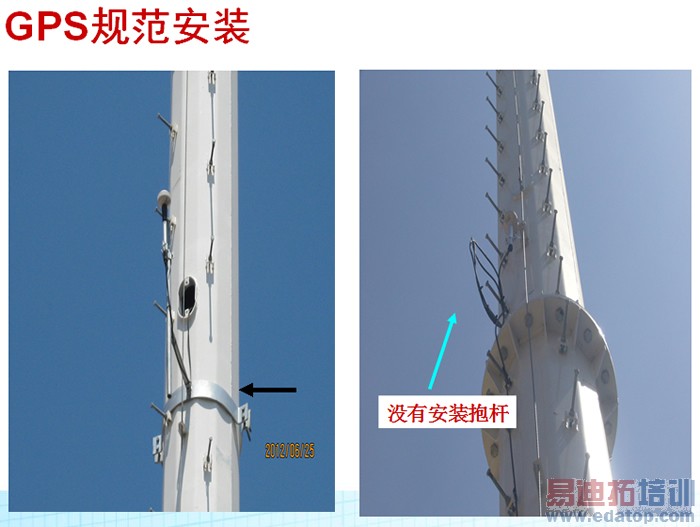

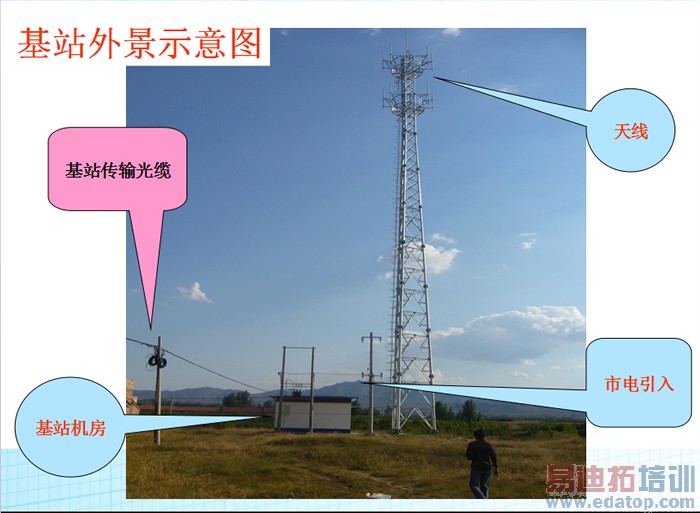

基站铁塔因所建地点不同，有地面塔、屋顶塔之别。地面塔通常采用的塔型有角钢塔、钢管塔(四柱或三柱)、钢独管塔、拉线塔（桅杆）。角钢塔是早期基站普遍使用的塔型，它制作安装简便，经济适用。单管塔因为独管塔馈线引下和人员攀登都不方便，加之造价较高，仅用于特殊要求的环境。35m路灯三层单管塔今年在市内公路边大量的使用，力度空前。拉线塔的优点是用钢量小，但占地面积大，是否经济应综合考虑; 另外拉线塔易受外力破坏，一旦拉线受损即造成倒塔; 拉线塔受风力作用还会发生摆动和水平扭动，基站慎用。美化天线：城市建筑物上的天线逐渐被美化天线取代。
五. 介绍附属设备 光纤、ODF、DDF的功能
光纤中文名称：光纤： 英文名称：optical fiber 光导纤维 定义：一种传输光能的波导介质，一般由纤芯和包层组成。 人们造出一种透明度很高、粗细像蜘蛛丝一样的玻璃丝──玻璃纤维，当光线以合适的角度射入玻璃纤维时，光就沿着弯弯曲曲的玻璃纤维前进。由于这种纤维能够用来传输光信号，所以称它为光导纤维。按照光纤的模式分类
单模（Single-Mode）损耗低、带宽大、成本低，易于升级，骨干网G.652：常规单模光纤，零色散点在1300nm左右G.653：色散位移光纤，零色散点在1550nm左右G.655：非零色散位移光纤，色散补偿光纤
多模（Multi-Mode） 低速率、短距离、局域网
ODF架ODF（OPTICAL DISTRIBUTION FRAME）光纤配线架光纤配线架用于光纤通信系统中的局端主干光缆的成端和分配，可以方便实现光纤线路的分配和调度。
DDF数字配线架
（Digital Distribution Frame）数字配线架 DDF：数字配线架又称高频配线架，在数字通信中越来越有优越性，它能使数字通信设备的数字码流的连接成为一个整体，从速率2 Mb/s～155 Mb/s信号的输入、输出都可终接在DDF架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便性 。数字配线架是数字复用设备之间，数字复用设备与交换机或数字业务设备等其他专业设备之间的配线连接设备。
六. 基站示名标签使用和粘贴
1.标签的粘贴： 基站的各类布线的两端都要粘贴上标签， 标签的粘贴应正确、醒目。2.标签类别 标签主要分为两种：纸质标签 和标牌： 纸质标签：打印机打印，一般采用专用不干胶印制。 标牌： 一般为铝或PVC印制标牌。3. 应用场景 标牌：电源线、馈线 纸质标签：设备、GPS天线 、信号线（GE/FE/2M线、尾纤、网线）接地线 、天线等。
标签粘帖规范 1.主要设备均要粘贴标签或挂牌，所有线缆（电源线、地线、传输线、馈线等）两端均要粘贴标签或挂牌。 2.标签粘帖要求清楚、易读、整洁、统一。 3.传输线、尾纤、网线一般距离端头20 mm处粘帖标签，馈线、电源线、接地线一般距离端头100mm处粘帖标签 标签粘贴朝向一致，表示线缆去向的一面朝上或朝向维护操作面，方便阅读。 标识牌使用线扣绑扎，要求线扣绑扎高度一致、标识牌方向一致。 4.标签格式应符合运营商的统一要求，便于维护人员日常维护和业务处理。
七. 施工工艺
八. LTE基站设备安装常见问题。
1.本站BBU-RRU之间电源线室外接地端子没有进行防锈处理。应在接地端子加涂防锈黄油。2.本站BBU-RRU之间电源线室外接地处没按规程作防护处理，铜接线卡外漏。3. 本站BBU-RRU之间使用的野战光缆中间不能有接头，由于尾纤头不一致，在走线槽道不加保护，无标签进行对接，存在安全隐患，一旦出故障，增加维护人员处理故障的难度。处理方式，更换长度、尾纤头合适的BBU-RRU的野战光缆。4本站BBU设备没有接地，应该和室内保护地排连接。5本站GPS室内避雷器没有接地，存在安全隐患，应该接到综合柜内光缆固定排，该接地排和室外接地端连接。6本站BBU的电源线，GE/FE到分组设备的连接光纤无标签，同样发生故障增加维护人员处理故障的难度，有的标签不规范，看不懂，应该按照规范，认真做好LTE所有线缆的标签打印，粘贴，核对，准确无误，美观整齐。7.本站室内保护地和防雷共用一块地排，存在安全隐患。室内保护地排接设备保护地和电池工作地，室外防雷接地排接室外光缆、室外电源线的防雷接地，二者不可共用一块地排。应该再增加一块地排解决该问题。8.拉远站BBU到本站RU的光缆和RU馈线光缆进行对接，采用法兰盘无保护、无标签的对接，发生故障，增加维护人员处理故障的难度。应该在本站采用跳纤盘，按顺序逐一对接，粘贴标签，为后期维护提供便利。
由于篇幅有限，本文只提取了其中概要，如需要了解全部《4G基站设备安装要点及常见问题处理》，请免费下载全文PPT文档。
PPT文档免费下载链接：http://pan.baidu.com/s/1o61Ehce 提取码：nd14
