LTE基础:MIMO基本信息概述

    多天线技术是移动通信领域中无线传输技术的重大突破。通常，多径效应会引起衰落，因而被视为有害因素，然而，多天线技术却能将多径作为一个有利因素加以利用。MIMO (Multiple InputMultiple output：多输入多输出)技术利用空间中的多径因素，在发送端和接收端采用多个天线，如下图所示，通过空时处理技术实现分集增益或复用增益，充分利用空间资源，提高频谱利用率。

    总的来说，MIMO技术的基础目的是：

●     提供更高的空间分集增益：联合发射分集和接收分集两部分的空间分集增益，提供更大的空间分集增益，保证等效无线信道更加“平稳”，从而降低误码率，进一步提升系统容量；

●     提供更大的系统容量：在信噪比SNR足够高，同时信道条件满足“秩>1”，则可以在发射端把用户数据分解为多个并行的数据流，然后分别在每根发送天线上进行同时刻、同频率的发送，同时保持总发射功率不变，最后，再由多元接收天线阵根据各个并行数据流的空间特性，在接收机端将其识别，并利用多用户解调结束最终恢复出原数据流。

 LTE系统中的MIMO模型

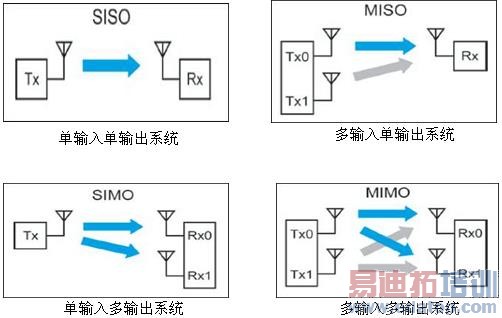

    无线通信系统中通常采用如下几种传输模型：单输入单输出系统SISO、多输入单输出系统MISO、单输入多输出系统SIMO和多输入多输出系统MIMO。其传输模型如下图所：

    在一个无线通信系统中，天线是处于最前端的信号处理部分。提高天线系统的性能和效率，将会直接给整个系统带来可观的增益。传统天线系统的发展经历了从单发/单收天线SISO，到多发/单收MISO，以及单发/多收SIMO天线的阶段。

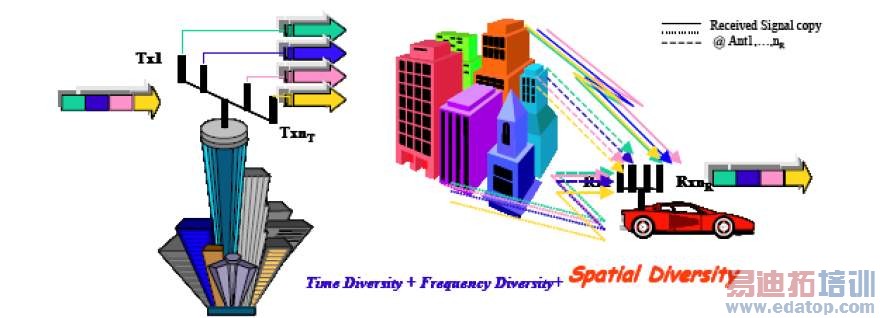

    为了尽可能的抵抗这种时变-多径衰落对信号传输的影响，人们不断的寻找新的技术。采用时间分集（时域交织）和频率分集（扩展频谱技术）技术就是在传统SISO系统中抵抗多径衰落的有效手段，而空间分集（多天线）技术就是MISO、SIMO或MIMO系统进一步抵抗衰落的有效手段。

    LTE系统中常用的MIMO模型有下行单用户MIMO（SU-MIMO）和上行多用户MIMO（MU-MIMO）。

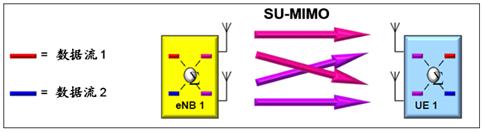

    SU-MIMO（单用户MIMO）：指在同一时频单元上一个用户独占所有空间资源，这时的预编码考虑的是单个收发链路的性能，其传输模型如下图所示：

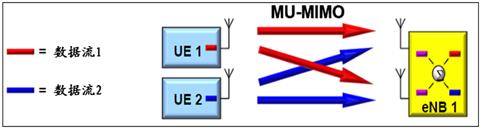

    MU-MIMO（多用户MIMO）：多个终端同时使用相同的时频资源块进行上行传输，其中每个终端都是采用1根发射天线，系统侧接收机对上行多用户混合接收信号进行联合检测，最后恢复出各个用户的原始发射信号。上行MU-MIMO是大幅提高LTE系统上行频谱效率的一个重要手段，但是无法提高上行单用户峰值吞吐量。其传输模型如下图所示：
