【LTE性能指标】呼叫建立类指标概述(四)

录入:edatop.com     点击:

E-RAB建立阻塞率

  该指标只反映系统容量导致的E-RAB建立失败。

                   表 1  E-RAB建立阻塞率

性能指标名称

统计时间粒度

统计区域粒度

E-RAB建立阻塞率

15分钟、30分钟、1小时、…、1天、…

Cell

指标意义

反映eNB或者小区因为系统资源不足导致的接纳拒绝。

指标定义

KPI计算公式:

E-RAB阻塞率=接纳拒绝的E-RAB数 / 请求接纳的E-RAB数×100% = (C373210201+C373210207+C373210213+C373210219+C373210225+C373210231+C373210237+C373210242+C373210249+C373210255+C373210261+C373210267+C373210273+C373210279+C373210285+C373210291+C373210297+C373210303) / (C373210200+C373210201+C373210202+C373210203+C373210204+C373210205+C373210206+C373210207+C373210208+C373210209+C373210210+C373210211+C373210212+C373210213+C373210214+C373210215+C373210216+C373210217+C373210218+C373210219+C373210220+C373210221+C373210222+C373210223+C373210224+C373210225+C373210226+C373210227+C373210228+C373210229+C373210230+C373210231+C373210232+C373210233+C373210234+C373210235+C373210236+C373210237+C373210238+C373210239+C373210240+C373210241+C373210242+C373210243+C373210244+C373210245+C373210246+C373210247+C373210248+C373210249+C373210250+C373210251+C373210252+C373210253+C373210254+C373210255+C373210256+C373210257+C373210258+C373210259+C373210260+C373210261+C373210262+C373210263+C373210264+C373210265+C373210266+C373210267+C373210268+C373210269+C373210270+C373210271+C373210272+C373210273+C373210274+C373210275+C373210276+C373210277+C373210278+C373210279+C373210280+C373210281+C373210282+C373210283+C373210284+C373210285+C373210286+C373210287+C373210288+C373210289+C373210290+C373210291+C373210292+C373210293+C373210294+C373210295+C373210296+C373210297+C373210298+C373210299+C373210300+C373210301+C373210302+C373210303+C373210304+C373210305+C373210306+C373210307+C373505375+C373505376+C373505377+C373505378+C373505379+C373505380+C373505381+C373505382+C373505383+C373505384+C373505385+C373505386+C373505387+C373505388+C373505389+C373505390+C373505391+C373505392)

其中:

请求接纳的E-RAB数: E-RAB SETUP REQUEST(E-RAB建立请求)消息和INITIAL CONTEXT SETUP REQUEST(初始上下文建立请求)消息;

被接纳拒绝的E-RAB数:

所有Radio resources not available原因的ERAB建立失败

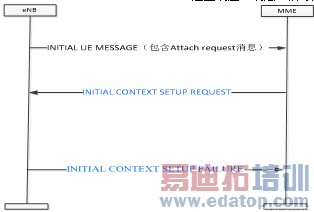

在下面的过程中可以获得:INITIAL CONTEXT SETUP FAILURE (初始上下文建立失败)消息和E-RAB SETUP RESPONSE(E-RAB建立响应)消息,信令过程见下图;

用到的计数器说明

接纳拒绝的E-RAB数=:

QCI1 初始的E-RAB建立失败次数,eNB接纳失败C373210201;

QCI2 初始的E-RAB建立失败次数,eNB接纳失败 C373210207;

QCI3 初始的E-RAB建立失败次数,eNB接纳失败 C373210213;

QCI4 初始的E-RAB建立失败次数,eNB接纳失败 C373210219;

QCI5 初始的E-RAB建立失败次数,eNB接纳失败 C373210225;

QCI6 初始的E-RAB建立失败次数,eNB接纳失败C373210231;

QCI7 初始的E-RAB建立失败次数,eNB接纳失败 C373210237;

QCI8 初始的E-RAB建立失败次数,eNB接纳失败 C373210242;

QCI9 初始的E-RAB建立失败次数,eNB接纳失败 C373210249;

QCI1 增加的E-RAB建立失败次数,eNB接纳失败 C373210255;

QCI2 增加的E-RAB建立失败次数,eNB接纳失败 C373210261;

QCI3 增加的E-RAB建立失败次数,eNB接纳失败 C373210267;

QCI4 增加的E-RAB建立失败次数,eNB接纳失败 C373210273;

QCI5 增加的E-RAB建立失败次数,eNB接纳失败C373210279;

QCI6 增加的E-RAB建立失败次数,eNB接纳失败C373210285;

QCI7 增加的E-RAB建立失败次数,eNB接纳失败C373210291;

QCI8 增加的E-RAB建立失败次数,eNB接纳失败C373210297;

QCI9 增加的E-RAB建立失败次数,eNB接纳失败 C373210303;

E-RAB建立请求次数=所有QCI请求次数之和,涉及的技术器较多,限于文档结构不方便一一列举,每个计数器详见如下表格:

备注
