LTE基础:TD-LTE网络规划案例分析

  收集的需求信息如下：

● 规划区域面积为20Km²；

● 规划区域分为密集城区和一般城区；

● 人口密度1560人/ Km²；

● 电子地图20m精度；

● 用户速率要求上行256kbps，下行1Mbps；

● 规划区域面积覆盖率95%；

● 仅考虑室外覆盖；

无线环境分析

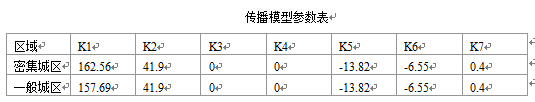

  经过传播模型校正，密集城区和一般城区的传播模型如下：

规模估算

  根据传播模型、用户速率、面积覆盖率等信息，得到规划估算结果。

规划仿真

 仿真参数

  规划仿真参数设置如下：

 仿真结果

覆盖仿真结果

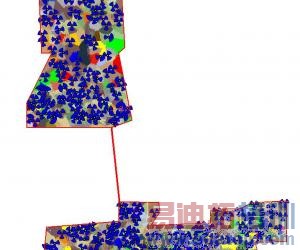

1.    Best Server

       Best Server反映最佳服务小区覆盖情况。

2.    RSRP

       RSRP反映RS参考信号的覆盖情况。

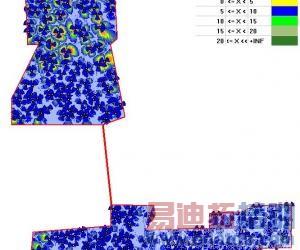

3.    RS CINR

       RS CINR反映RS参考信号的干扰情况。

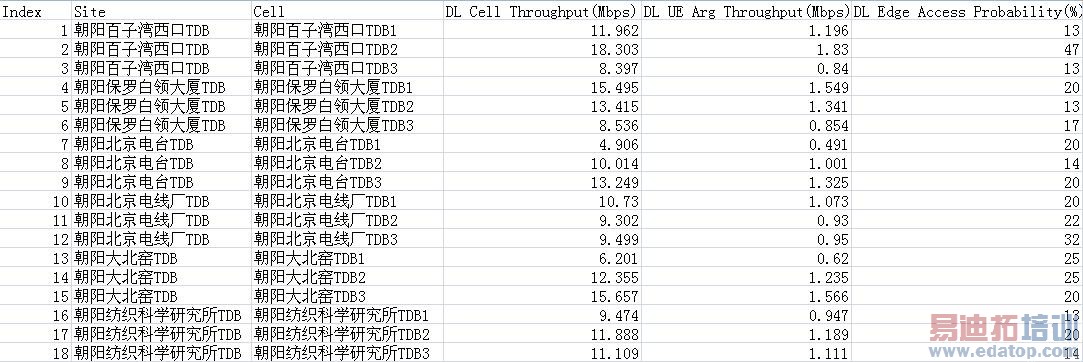

容量仿真结果

通过Monte Carlo仿真，输出容量仿真结果，包括上下行小区吞吐量、上下行小区边缘吞吐量、RB使用率等。
