TD-LTE的网络协同

TD-LTE与现网2G系统在邻频共存时是否存在互干扰?如何解决?

答：实际网络部署中，F频段(1880-1915MHz)TD-LTE基站会受到DCS1800的杂散/阻塞/互调干扰、GSM900的二次谐波干扰以及PHS基站的干扰。

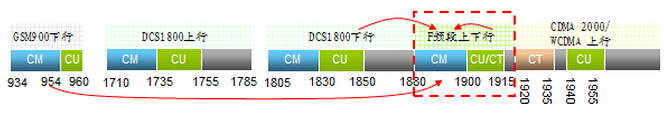

图 1 F频段附近频率位置分布图

其中，由2G系统引入的干扰如下所示：

图 2 F频段干扰类型示意图

若GSM1800使用高端频率(1865-1880MHz)且F频段现网TD-SCDMA/TD-LTE设备抗阻塞能力不足，会引入阻塞干扰;由于现网部分GSM1800基站在F频段内的杂散指标较差，将对F频段TD-LTE产生杂散干扰;若DCS1800使用高端频率(1850-1880MHz)且部分GSMS1800天馈(含天线、馈线和无源器件)的互调指标不达标(现网外场测试差于-133dBc)，将产生三阶互调干扰风险;由于部分GSM900天馈(含天线、馈线和无源器件)的互调指标不达标，将产生GSM900二次谐波干扰风险;

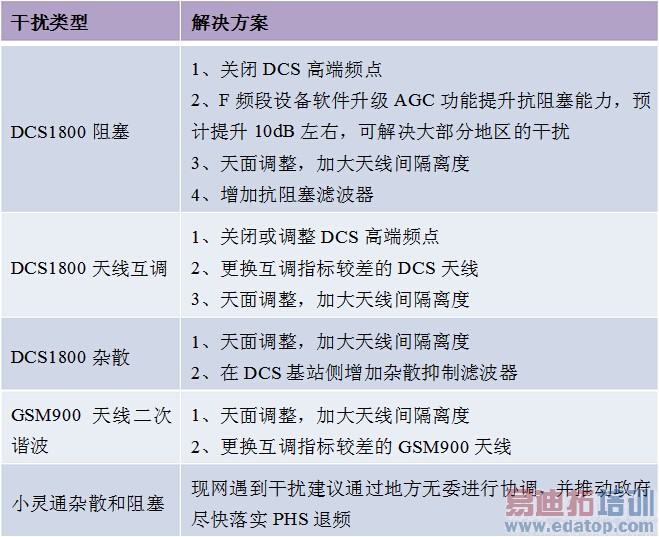

针对不同类型的干扰，可以采用下表列出的解决方案进行解决。

TD-LTE与现网3G系统在邻频共存时是否存在互干扰?如何解决?

答：当邻频共存的TD-LTE和TD-SCDMA系统存在交叉时隙时，会存在基站间的干扰;当两系统上下行时隙同步时，会存在基站和终端间的干扰。 当邻频共存的TD-LTE和TD-SCDMA系统存在交叉时隙时，根据确定性方法计算可知，在最恶劣情况下(天线主瓣方向正对)，两系统基站之间至少需要70公里的空间隔离才能共存。因此在正常的网络部署情况下，工作于交叉时隙的两系统基站间必然存在严重干扰。

为了解决交叉时隙干扰，同在F频段邻频工作的TD-LTE和TD-SCDMA系统之间也必须保证上下行时隙同步。此时两系统基站间干扰完全规避，而基站和终端间会存在一定的干扰，但根据3GPP中的共存研究，只要两系统的基站和终端满足现有3GPP标准中的射频指标(主要为ACLR和ACS)，基站和终端间的干扰即可忽略。

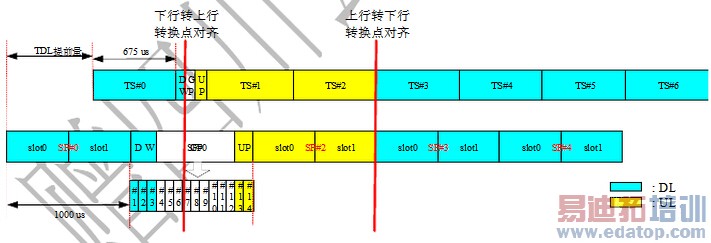

举例而言，当TD-LTE选择子帧配比2，特殊子帧配比5(即3:9:2)时, TD-SCDMA和TD-LTE双模网络的帧时序关系如下图所示：

从图中可以看出，当TD-S系统工作在上行时，TD-L系统要么处于保护时隙(不发射也不接收)，要么处于上行时隙。因此在基站参数合理配置，两个系统不会出现上下行时隙交错的情况下，就不会发生异系统间相互干扰。

TD-LTE与现网WLAN系统在邻频共存时是否存在互干扰?如何解决?

答：TD-LTE室内基站或室分系统采用E频段(2320MHz～2370MHz)部署时，将与2.4GHz WLAN(2401MHz～2495MHz)存在系统间互干扰。由于LTE基站和终端的抗干扰指标较好，WLAN对LTE干扰相对较小，而LTE基站干扰WLAN AP以及LTE终端干扰WLAN终端较为严重。

对于LTE基站干扰WLAN AP来说，主要出现在WLAN AP采用放装型、且与LTE天线点距离较近的场景，可通过部署共室分建设来避免LTE基站和AP间干扰。如WLAN系统必须采用放装型AP部署时，需保证与LTE天线点之间4米左右的物理间距。

对于LTE终端干扰WLAN 终端来说，主要出现在LTE弱覆盖场景，此时LTE终端发射功率较高，若终端间距较近，可对WLAN 终端产生较大干扰。此种场景可通过增加终端间距或提升LTE系统覆盖水平(降低终端发射功率)来降低对WLAN终端的干扰。对于终端内LTE模块与WLAN模块间的干扰，还可通过模块间干扰协调的方式解决，比如采用时分或频分复用。
