轻松理解LTE网规网优FAQ基本概念

8.问题描述：LTE FDD和TDD帧结构是什么?

问题答复：

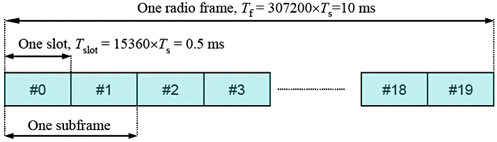

● LTE FDD的帧结构如下图所示，帧长10ms，包括20个时隙(slot)和10个子帧(subframe)。每个子帧包括2个时隙。LTE的TTI为1个子帧1ms。

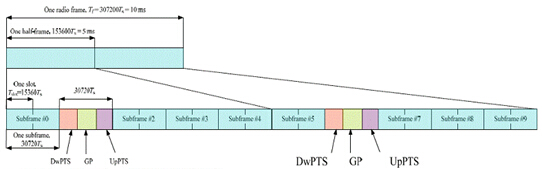

● LTE TDD的帧结构如下图所示，帧长10ms，分为两个长为5ms的半帧，每个半帧包含8个长为0.5ms的时隙和3个特殊时隙(域)：DwPTS(Downlink Pilot TimeSlot)、GP(Guard Period)和UpPTS(Uplink Pilot TimeSlot)。DwPTS和UpPTS的长度是可配置的，但是DwPTS、UpPTS和GP的总长度为1ms。子帧1和6包含DwPTS，GP和UpPTS;

子帧0和子帧5只能用于下行传输。支持灵活的上下行配置，支持5ms和10ms的切换点周期。

9.问题描述：LTE中RB、RE及子载波概念

问题答复：

子载波：LTE采用的是OFDM技术，不同于WCDMA采用的扩频技术，每个symbol占用的带宽都是3.84M，通过扩频增益来对抗干扰。OFDM则是每个Symbol都对应一个正交的子载波，通过载波间的正交性来对抗干扰。协议规定，通常情况下子载波间隔15khz，Normal CP(Cyclic Prefix)情况下，每个子载波一个slot有7个symbol;Extend CP情况下，每个子载波一个slot有6个symbol。下图给出的是常规CP情况下的时频结构，从竖的的来看，每一个方格对应就是频率上一个子载波。

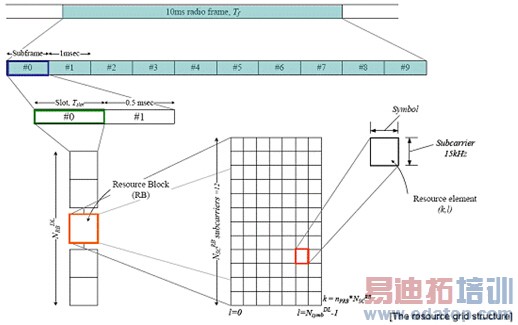

RB(Resource Block)：频率上连续12个子载波，时域上一个slot，称为1个RB。如下图左侧橙色框内就是一个RB。根据一个子载波带宽是15k可以得出1个RB的带宽为180kHz。

RE(Resource Element)：频率上一个子载波及时域上一个symbol，称为一个RE，如下图右下角橙色小方框所示。

10.问题描述：LTE中CP概念及作用

问题答复：

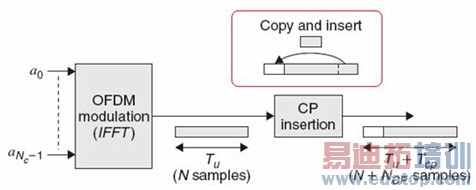

CP(Cyclic Prefix)中文可译为循环前缀，它包含的是OFDM符号的尾部重复，如下面第一个图的红圈内所示。CP主要用来对抗实际环境中的多径干扰，不加CP的话由于多径导致的时延扩展会影响子载波之间的正交性，造成符号间干扰。

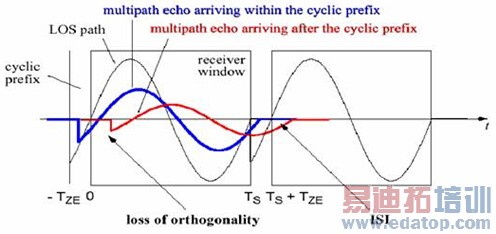

下图分别给出了LOS、多径时延扩展小于CP长度以及多径时延扩展大于CP长度的情况，可以看出在如果多径时延扩展大于CP长度时，同样会造成符号间串扰。协议中规定的CP长度已经根据实际情况进行考虑，可以满足绝大多数情况。其它情况会采用扩展CP来容忍更大的时延扩展。

11.问题描述：LTE支持的带宽及表示方式

问题答复：

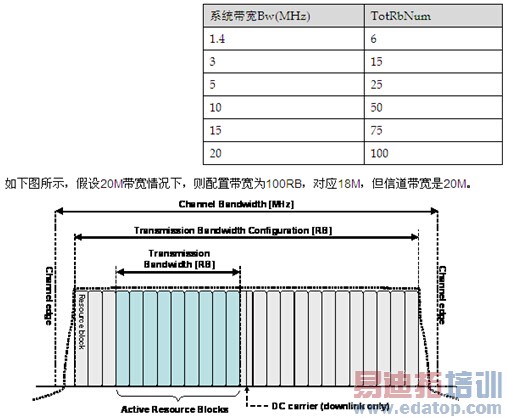

LTE的工作带宽最小可以工作在1.4M，最大工作带宽可以是20M。协议和实际产品的配置都是通过RB个数来对带宽进行配置的。对应关系如下表所示：大家可能觉得RB个数乘以180k和实际带宽还是有些差距，这个主要由于OFDM信号旁瓣衰落较慢，通常需要留10%的保护带。和WCDMA占用5M带宽但实际信号带宽只有3.84M的原因是类似的。

12.问题描述：衡量LTE覆盖和信号质量基本测量量是什么?

问题答复：

下面这几个是LTE中最基本的几个测量量，是日常测试中关注最多的。

RSRP(Reference Signal Received Power)主要用来衡量下行参考信号的功率，和WCDMA中CPICH的RSCP作用类似，可以用来衡量下行的覆盖。区别在于协议规定RSRP指的是每RE的能量，这点和RSCP指的是全带宽能量有些差别;

RSRQ (Reference Signal Received Quality)主要衡量下行特定小区参考信号的接收质量。和WCDMA中CPICH Ec/Io作用类似。二者的定义也类似，RSRQ = RSRP * RB Number/RSSI，差别仅在于协议规定RSRQ相对于每RB进行测量的。

RSSI(Received Signal Strength Indicator)指的是手机接收到的总功率，包括有用信号、干扰和底噪，和UMTS中的RSSI概念是一致的;

SINR(Signal-to-Interference plus Noise Ratio)也就是信号干扰噪声比，顾名思义就是信号能量除以干扰加噪声的能量;

从上面的定义很容易看出对于RSRQ和SINR来说，二者的差别就在于分母一个包含自身、干扰信号及底噪，另外一个只包括干扰和噪声。
