LTE物理层基础概述

(3) Type 2 TDD 帧结构-同步信号设计

除了TDD 固有的特性之外(上下行转换、GP 等)，Type2 TDD 帧结构与Type1 FDD帧结构主要区别在于同步信号的设计，如图5 所示。LTE 同步信号的周期是5ms，分为主同步信号(PSS)和辅同步信号(SSS)。LTE TDD 和FDD 帧结构中，同步信号的位置/相对位置不同。在Type2 TDD 中，PSS 位于DwPTS 的第三个符号，SSS 位于5ms 第一个子帧的最后一个符号;在Type1 FDD 中，主同步信号和辅同步信号位于5ms第一个子帧内前一个时隙的最后两个符号。

利用主、辅同步信号相对位置的不同，终端可以在小区搜索的初始阶段识别系统是TDD 还是FDD。

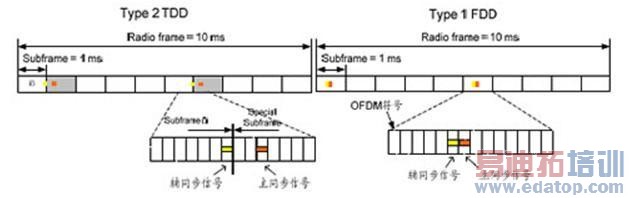

图5 TDD 帧结构同步信号设计

(4)Type 2 TDD 帧结构-上下行配比选项

FDD 依靠频率区分上下行，其单方向的资源在时间上是连续的;TDD 依靠时间来区分上下行，所以其单方向的资源在时间上是不连续的，时间资源在两个方向上进行了分配如图6所示。

LTE TDD 中支持5ms 和10ms 的上下行子帧切换周期，7 种不同的上、下行时间

配比，从将大部分资源分配给下行的"9:1"到上行占用资源较多的"2:3"，具体配置见图7，在实际使用时，网络可以根据业务量的特性灵活的选择配置。

图7 TDD 上下行时间配比

(5) TD-LTE 和TD-SCDMA 帧结构区别

TD-LTE 和TD-SCDMA 帧结构主要区别有：

1)时隙长度不同。TD-LTE 的子帧(相当于TD-SCDMA 的时隙概念)长度和FDD LTE 保持一致，有利于产品实现以及借助FDD 的产业链 ;

2)TD-LTE 的特殊时隙有多种配置方式，DwPTS，GP，UpPTS 可以改变长度，以适应覆盖、容量、干扰等不同场景的需要;

3)在某些配置下，TD-LTE 的DwPTS 可以传输数据，能够进一步增大小区容量;

4)TD-LTE 的调度周期为1ms，即每1ms 都可以指示终端接收或发送数据，保证更短的时延，而TD-SCDMA 的调度周期为5ms;
