数据业务互操作成LTE/CDMA混合网重点

录入：edatop.com 点击：

根据GSA（Global Mobile Suppliers Association）的统计，2012年LTE的全球商用进程正在加速，截至4月份，已有98个国家的312个运营商正在投资建设LTE网络，其中64个LTE网络已经正式发布商用，预测到2012年底，正式商用的LTE网络将达到129个，包括FDD LTE和TDD－LTE制式。

CDMA网络向LTE演进，数据业务的互操作非常关键。目前的CDMA HRPD网络无法实现与LTE的数据业务互操作切换，需要升级至eHRPD（演进的高速分组网络），特别是在LTE网络建设初期、LTE网络覆盖不完善的情况下，互操作的解决方案是提升用户数据业务体验、保护已有的2G/3G网络投资的有效措施之一。

CDMA网络的eHRPD升级

eHRPD是对原HRPD（EVDO）网络的演进和增强，其优点是可以支持与LTE数据业务的互操作（切换）、与LTE使用同一个核心网络，便于维护管理。

从CDMA EV-DO到eHRPD需要对相关网元进行升级，如AN/PCF升级至eAN/ePCF，PDSN升级为HSGW（HRPD Serving Gateway），即HRPD服务网关。对于BTS，eHRPD与HRPD没有差异，即eHRPD改善了网络融合方式，使资源能合理利用但是没有改善无线侧的能力。eHRPD网络架构共分为三种：非漫游的网络架构，漫游时Home Routed场景和Local Breakout场景。

eHRPD新功能增强了CDMA数据业务能力，但网络升级需要考虑对现有HRPD网络、现有3G用户感知体验的影响。

eHRPD与LTE的数据业务互操作

移动网络的业务类型繁多，所要求的业务质量QoS也不同。按数据业务的QoS特征，业务可分为会话、流、交互和后台。会话与流类业务承载实时业务，交互与后台业务承载非实时业务。

LTE与CDMA eHRPD的数据业务互操作，特别需要考虑切换时延的影响。

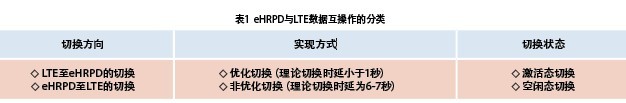

目前3GPP标准中定义了LTE与eHRPD的双向切换，包括激活态/休眠态的优化与非优化切换流程。但3GPP2标准只定义了LTE至eHRPD的单向切换（包括包括激活态/休眠态的优化与非优化切换）与eHRPD至LTE的空闲态非优化切换。如表1所示。

优化切换时延较少，但实现较复杂，需新增S101与S103接口，目前尚无成熟商用产品。非优化切换是相对于优化切换来说的。在非优化切换中，目标接入网络和原服务网络之间没有使用tunneled signaling，即没有使用S101与S103接口，但非优化切换性能有待提高。

eHRPD的演进策略

HRPD网络向eHRPD网络的演进，需结合LTE的初期部署，相应制定满足数据业务的连续性。HRPD用户向LTE/eHRPD用户迁移是一个长时间的过程，为了保护HRPD网络投资和不影响现有HRPD业务使用，应保证HRPD网络向eHRPD的平滑演进。在3GPP2协议标准上，eHRPD网络与EPC网络趋于统一，HRPD网络网元的升级部署（如PDSN/HSGW、HA/PGW），新功能的引入（PCC架构、QoS控制、多PDN等），需考虑下一代移动网络的演进架构。

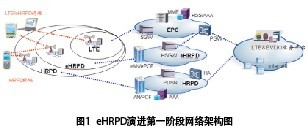

在eHRPD升级的第一阶段，原有HRPD网络部分升级为eHRPD网络，支持LTE/eHRPD的终端渗透率较低，LTE和eHRPD核心网小规模新建，并与HRPD核心网叠加共存。图1为第一阶段的演进架构图。

　　图1 eHRPD演进第一阶段网络架构图

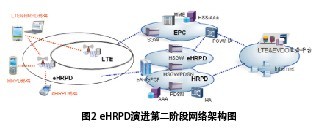

随着LTE网络规模的扩大，eHRPD升级的第二阶段，原有HRPD网络全部升级为eHRPD网络，满足与LTE的数据业务互操作需求，实现HRPD与eHRPD两网部分网元融合，如HSWG/PDSN合设，大力发展LTE/eHRPD双模终端用户。如图2所示。

　　图2 eHRPD演进第二阶段网络架构图

综上所述，LTE/CDMA混合组网，在LTE网络建设初期，需要考虑与CDMA数据业务的互操作解决方案，以节省投资、提升用户感知，原有的CDMA HRPD网络需升级至eHRPD网络，以支持与LTE的数据业务切换。eHRPD的网络演进需综合考虑LTE网络部署的节奏。但eHRPD与LTE之间的切换时延性能仍有待提高。
