LTE基础:承载相关概念介绍

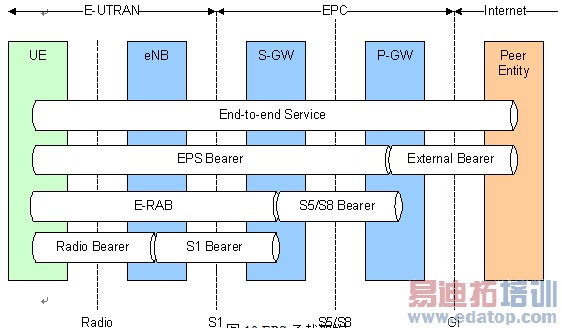

EPS承载架构

  端到端的服务可以分为EPS承载和外部承载，EPS承载又包括E-RAB和S5、S8承载，E-RAB分为无线承载和S1口承载。

承载概念

  由于EPS的接入网结构更加扁平化，即由UMTS的RNC和NodeB两个节点简化到只有eNode B一个节点，从而在QoS的结构上也有所变化。演进系统的QoS结构相比UMTS进行了简化。同时由于希望更好地实现“永远在线”，在QoS中 也引入了默认承载等新概念。

    EPS的QoS在核心网主要为将IPQoS映射到承载的QoS等级指示(QoSClass ldentifier，QCl)上；在接入网主要是将S1接口上传输的QCI对应到eNodeB应执行的QCI特征(QCICharacteristics)上。

    EPS承载指为在UE和PDN之间提供某种特性的QoS传输保证，分为默认承载和专用承载。

  默认承载：一种满足默认QoS的数据和信令的用户承载。默认承载可简单地理解为一种提供尽力而为IP连接的承载，随着PDN链接的建立而建立，随着PDN的链接的拆除而销毁。为用户提供永久在线的IP传输服务。

  专用承载：专用承载是在PDN链接建立的基础上建立的，是为了提供某种特定的QoS传输需求而建立的（默认承载无法满足的）。一般情况下专用承载的QoS比默认承载的QoS要求高。专用承载在UE关联了一个UL业务流模板(TrafficFlowTemplate，TFT)，在PDN GW关联了一个DLTFT，TFT中包含业务数据流的过滤器，而这些过滤器只能匹配符合某些准则的分组。

    GBR／Non-GBR承载：与保证比特速率(Guaranteed Bit Rate，GBR)承载相关的专用网络资源，在承载建立或修改过程中通过例如eNode B的接纳控制等功能永久分配给某个承载。这个承载在比特速率上要求能够保证不变。否则，不能保证一个承载的速率不变，则是一个Non-GBR承载。

  对同一用户同一链接而言，专用承载可以是GBR承载，也可以是Non-GBR承载。而默认承载只能是Non-GBR承载。专用承载和默认承载共享一条PDN链接（UE地址和PDN地址），也就是说，专用承载承载一定是在默认承载建立的基础上建立的，二者必须绑定。

  一个EPS承载是UE和PDN GW间的一或多个业务数据流(Service Data Flow，SDF)的逻辑聚合。在EPC／E-UTRAN中，承载级别的QoS控制是以EPS承载为单位进行的。即映射到同一个EPS承载的业务数据流，将受到同样的分组转发处理(如调度策略、排队管理策略、速率调整策略、RLC配置等)。如果想对两个SDF提供不同的承载级QoS，则这两个SDF需要分别建立不同的EPS承载。

  在一个PDN链接中，只有一个默认承载，但可以有多个专用承载。一般来说，一个用户最多建立11个承载。每当UE请求一个新的业务时，  S-GW／PDN GW将从PCRF收到PCC规则，其中包括业务所要求的QoS。如果默认承载不能提供所要求的QoS时，则需要另外的承载服务，即建立专用承载以提供服务。

    MME／S-GW从PCEF收到需要传输的端到端业务的详细内容，并可将具有同样业务级别 (TrafficClass)的端到端业务组合到一起，对这些业务级别产生一个聚合的QoS描述(至少包括比特速率)。每个SAE，承载业务都会给eNodeB传送一个相应的QoS描述。当一个端到端业务正在启动、终止或修改时，MME／UPE接收到相关的信息，则更新聚合的QoS描述并将它转发给eNodeB。

    LTE和MME／S-GW一样，都执行端到端业务IP流到SAE承载服务的映射。

  为了能够区分属于不同SAE承载服务的分组，eNodeB和MME／S-GW需知道对一个SAE承载的聚合QoS描述。eNodeB使用这个聚合QoS描述对下行进行调度、对上行进行管辖； MME／S-GW用这个聚合QoS描述对上行和下行进行管辖。

  在下行方向，eNodeB根据SAE承载业务的聚合QoS描述处理IP分组。在上行方向， eNodeB依据承载业务的聚合QoS描述管辖每个IP分组。

连接概念

    UE-associatedlogical S1-connection：UE相关S1逻辑连接，对于某个UE-associated logicalS1-connection在MME侧用MME UE S1AP ID 标识，在eNB侧用eNB UE S1AP ID 标识，此连接可能在S1 UE context 建立之前存在。

    NASsignalling connection：NAS信令连接，是UE与MME之间端到端的连接，NAS信令连接包括“LTE-Uu”空口的RRC连接和S1口的S1 AP连接。
