LTE基础:通信中的调制与解调介绍

  调制是一种将信号注入载波，以此信号对载波加以调制的技术，以便将原始信号转变成适合传送的电波信号, 常用于无线电波的广播与通信、利用电话线的数据通信等各方面。

  依调制信号的不同，可区分为数字调制及模拟调制，这些不同的调制，是以不同的方法，将信号和载波合成的技术。

  调制的逆过程叫做解调，用以解出原始的信号。

  调制可以将信号的频谱搬移到任意位置，从而有利于信号的传送，并且使频谱资源得到充分利用。例如，天线尺寸为信号的十分之一或更大些，信号才能有效的被辐射。对于语音信号来说，相应的天线尺寸要在几十公里以上，实际上不可能实现。这就需要调制过程将信号频谱搬移到较高的频率范围。如果不进行调制就把信号直接辐射出去，那么各电台所发出信号的频率就会相同。调制作用的实质就是使相同频率范围的信号分别依托于不同频率的载波上，接收机就可以分离出所需的频率信号，不致互相干扰。这也是在同一信道中实现多路复用的基础。

PSK

  相位偏移调制，又称移相键控（PSK，Phase Shift Keying）是一种利用相位差异的信号来传送信号的调制方式。

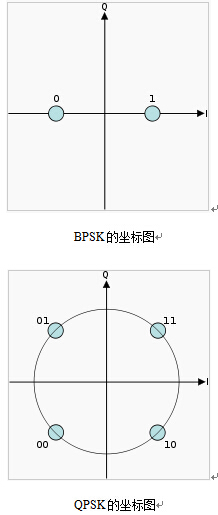

  根据传输符号的个数，PSK分为BPSK、QPSK、16PSK、64PSK，通常采用BPSK和QPSK。

QAM

  同其它调制方式类似，QAM通过载波某些参数的变化传输信息。在QAM中，数据信号由相互正交的两个载波的幅度变化表示。

  模拟信号的相位调制和数字信号的PSK可以被认为是幅度不变、仅有相位变化的特殊的正交幅度调制。

    QAM发射信号集可以用星座图方便地表示。星座图上每一个星座点对应发射信号集中的一个信号。
