LTE基础:LTE信令流程之切换流程介绍

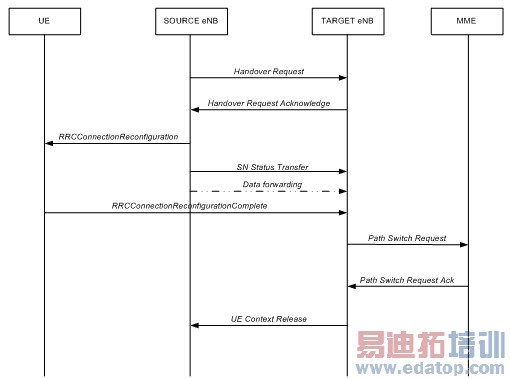

    Inter-eNBX2 HandOver说明：

     1、当eNB收到测量报告，或是因为内部负荷分担等原因，触发了切换判决，进行eNB间小区间通过X2口的切换。

     2、源eNB通过X2接口给目标eNB发送HANDOVER REQUEST消息，包含本eNodeB分配的Old eNB UE X2AP ID，MME分配的MME UE S1AP ID，需要建立的EPS承载列表以及每个EPS承载对应的核心网侧的数据传送的地址。目标ENB收到HANDOVER REQUEST后开始对要切换入的ERABs进行接纳处理。

     3、目标eNB向源eNB发送HANDOVER REQUESTACKNOWLEDGE 消息，包含New eNB UE X2AP ID、Old eNB UE X2AP ID、新建EPS承载对应在D侧上下行数据传送的地址、目标侧分配的专用接入签名等参数。

     4、源eNB向UE发送RRC CONNECTIONRECONFIGURATION，将分配的专用接入签名配置给UE。

     5、源eNB将上下行PDCP的序号通过SN STATUS TRANSFER消息发送给目标eNB。同时，切换期间的业务数据转发开始进行。

     6、UE在目标eNB接入，发送RRC CONNECTIONRECONFIGURATION COMPLETE消息。表示UE已经切换到了目标侧。

     7、目标eNB给MME发送PATH SWITCH REQUEST消息，通知MME切换业务数据的接续路径，从源eNB到目标eNB，消息中包含原侧侧的MME UE S1AP ID、目标侧侧分配的eNB UE S1AP 、EPS承载在目标侧将使用的下行地址。

     8、MME返回PATH SWITCH REQUEST ACKNOWLEDGE消息，表明目标侧下行地址接续已经完成，目标eNB保存消息中的MME UE S1AP ID。

     9、目标eNB通过X2接口的UE Context Release消息释放掉源eNB的资源。

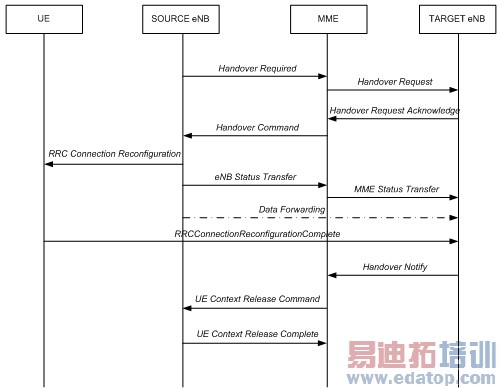

Inter-eNB S1 HandOver

    Inter-eNBS1 HandOver说明：

     1、当eNB收到测量报告，或是因为内部负荷分担等原因，触发了切换判决，进行eNB间小区间通过S1口的切换。

     2、源eNB通过S1接口的HANDOVER REQUIRED消息发起切换请求，消息中包含MME UE S1AP ID、源侧分配的eNB UE S1AP ID等信息。

     3、The target eNB receives theHANDOVER REQUEST message from the MME and try to admit the handover E-RABs. MME向目标eNB发送HANDOVER REQUEST消息，消息中包括MME分配的MME UE S1AP ID、需要建立的EPS列表以及每个EPS承载对应的核心网侧数据传送的地址等参数。

     4、目标eNB分配后目标侧的资源后，进行切换入的承载接纳处理，，给MME发送HANDOVER REQUEST ACKNOWLEDGE消息，包含目标侧侧分配的eNB UE S1AP ID，接纳成功的EPS承载对应的eNodeB侧数据传送的地址等参数。

     5、原eNB收到HANDOVER COMMAND，获知接纳成功的承载信息以及切换期间业务数据转发的目标侧地址 。

     6、源eNB向UE发送RRCConnectionReconfiguration消息，指示UE切换指定的小区.

     7、源eNB通过eNB Status Transfer消息，MME通过MME Status Transfer消息 ，将PDCP序号通过MME从源eNB传递到目标eNB。

     8、目标eNB收到UE发送的RRCConnectionReconfigurationComplete消息，表明切换成功。

     9、目标侧eNB发送HANDOVER NOTIFY消息，通知MME目标侧UE已经成功接入。

     10、源侧eNB发送

     11、The source eNB receives the UECONTEXT RELEASE COMMAND message from the MME,begins release resource.

     12、MME发送UE CONTEXT RELEASE COMPLETE给eNB，释放原侧资源。
