CDMA与LTE数据互操作的空中接口的讨论与分析

SAP协议

为了支持CDMA/LTE数据优化切换的互操作功能，在eHRPD网络空口协议中新增了一个很重要的协议SAP协议。终端在LTE网络下若使用优化的数据切换功能，将启用Inter-RAT SAP协议。

如图1所示，当eAT/UE工作于LTE模式下时，eAT/UE以及eHRPD中的Inter-RAT SAP协议共同提供了承载于LTE网络之上的双向虚拟连接。虚拟连接对于上层连接是透明的。当虚拟连接建立之后，处于Open状态的Inter-RAT SAP协议将eHRPD的信令和RLP包封装起来，添加自己的头部，用作路由标识，进而通过LTE隧道来传递。利用该虚拟连接，上层协议不需要通过 eHRPD网络的空口连接就可以实现通信。当eAT/UE切换到eHRPD工作模式时，Inter-RAT SAP协议处于Close状态，不会向数据包添加任何头部，所有传输的数据包都被直接转发到安全层。

非优化切换

非优化切换流程

非优化切换并未采用隧道来提前进行切换参数和空口会话的协商，而是eAT/UE直接离开源网络空口，移动到目的网络建立空口连接和IP会话连接，因此非优化切换适用于对时延不敏感的业务。非优化切换的具体流程分为预注册和切换执行两个过程。

预注册过程

非优化切换中的预注册过程不支持隧道模式下进行预注册，eAT/UE切换到eHRPD网络，若无HRPD Session时，需要发起注册。但是，也有可能eAT/UE已经提前在eHRPD网络中进行了注册，这取决于终端的模式。

单发单收终端：无论在Active State或Idle State，要完成eHRPD预注册都需要终端专门切换到eHRPD网络中去完成预注册过程。

单发双收终端：在LTE模式不需要发射机时或者LTE模式处于Idle态时，终端可以到eHRPD进行注册，并进行注册信息维护。

双发双收终端：可以同时在E-UTRAN和eHRPD网络进行注册以及后续的注册信息维护。

无论终端模式是哪一种，非优化切换具体的预注册过程都如下图所示：

图4 CDMA/ LTE非优化切换预注册过程

◆ eAT/UE中的E-UTRAN协议根据LTE空口下发的测量门限决定是否发起或停止eHRPD测量；

◆ eHRPD空口协议设置HRPDMeasEnabled参数，并根据该参数值判断是否进行eHRPD导频测量；

◆ E-UTRAN协议根据测量结果决定是否进行切换。

切换执行过程

对于CDMA/LTE切换主要涉及到两种状态的切换，一种是激活态的切换（AcTIve Handoff），一种是空闲态的切换（Idle Handoff）。

激活态切换

当eAT/UE在LTE网络中处于业务连接状态下，并且E-UTRAN决定让eAT/UE切换到eHRPD网络时，eAT/UE经过切换准备过程之后，将进行激活态切换，具体切换操作主要包括：

a) eAT/UE通过隧道发送连接请求（Connection Request）给eHRPD网络，并附带路由更新消息（RUM）；

b) eHRPD通过隧道发送业务信道分配消息（TCA）给eAT/UE，并提供初始功率基准（HRPDOpenLoopParams消息）和反向信道静默时间参数（HRPDSilencePeriodParams消息）给eAT/UE；

c) eAT/UE使用eHRPD提供的功率基准计算初始的反向信道功率；

d) eAT/UE按照计算的反向信道功率进行切换操作；

e) eAT/UE成功切换到eHRPD网络之后，继续在eHRPD网络中保持激活态。

f) 空闲态切换

当eAT/UE在LTE网络中处于空闲态下，并且E-UTRAN决定让eAT/UE切换到eHRPD网络时，eAT/UE经过切换准备过程之后，将进行空闲态切换。空闲态切换较为简单，eAT/UE主要在切换准备的基础上进行网络重选，eAT/UE将由LTE网络中的Idle态转为eHRPD网络的 Dormant态。但是，空闲态切换在切换完成后，eAT/UE需要通过eHRPD空口发送指示通知eHRPD网络发生了Idle Handoff。

SAP协议

为了支持CDMA/LTE数据优化切换的互操作功能，在eHRPD网络空口协议中新增了一个很重要的协议SAP协议。终端在LTE网络下若使用优化的数据切换功能，将启用Inter-RAT SAP协议。

如图1所示，当eAT/UE工作于LTE模式下时，eAT/UE以及eHRPD中的Inter-RAT SAP协议共同提供了承载于LTE网络之上的双向虚拟连接。虚拟连接对于上层连接是透明的。当虚拟连接建立之后，处于Open状态的Inter-RAT SAP协议将eHRPD的信令和RLP包封装起来，添加自己的头部，用作路由标识，进而通过LTE隧道来传递。利用该虚拟连接，上层协议不需要通过 eHRPD网络的空口连接就可以实现通信。当eAT/UE切换到eHRPD工作模式时，Inter-RAT SAP协议处于Close状态，不会向数据包添加任何头部，所有传输的数据包都被直接转发到安全层。

非优化切换

非优化切换流程

非优化切换并未采用隧道来提前进行切换参数和空口会话的协商，而是eAT/UE直接离开源网络空口，移动到目的网络建立空口连接和IP会话连接，因此非优化切换适用于对时延不敏感的业务。非优化切换的具体流程分为预注册和切换执行两个过程。

预注册过程

非优化切换中的预注册过程不支持隧道模式下进行预注册，eAT/UE切换到eHRPD网络，若无HRPD Session时，需要发起注册。但是，也有可能eAT/UE已经提前在eHRPD网络中进行了注册，这取决于终端的模式。

单发单收终端：无论在Active State或Idle State，要完成eHRPD预注册都需要终端专门切换到eHRPD网络中去完成预注册过程。

单发双收终端：在LTE模式不需要发射机时或者LTE模式处于Idle态时，终端可以到eHRPD进行注册，并进行注册信息维护。

双发双收终端：可以同时在E-UTRAN和eHRPD网络进行注册以及后续的注册信息维护。

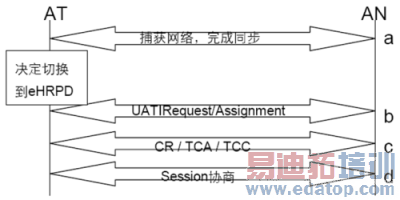

无论终端模式是哪一种，非优化切换具体的预注册过程都如下图所示：

首先是eAT/UE完成与eHRPD之间的网络捕获和同步过程，然后再进行UATI分配，以及CR/TCA/TCC等其他分配过程，最后是session 协商过程，基本上与普通的eAT注册过程一样。对于已在eHRPD注册的终端无需b和d两个步骤。

切换执行过程

非优化切换执行过程，主要由终端自身来完成相关的工作，主要过程有：

◆ 处于E-UTRAN网络的eAT/UE触发一个eHRPD相邻小区的测量过程；

◆ eAT/UE根据测量结果做出切换决策，选定目标小区，该步骤eAT/UE不需要上报给网络；

◆ eAT/UE释放与E-UTRAN的连接，离开E-UTRAN；

◆ eAT/UE通过发起接入流程，接入到eHRPD网络中所对应的目标小区上。

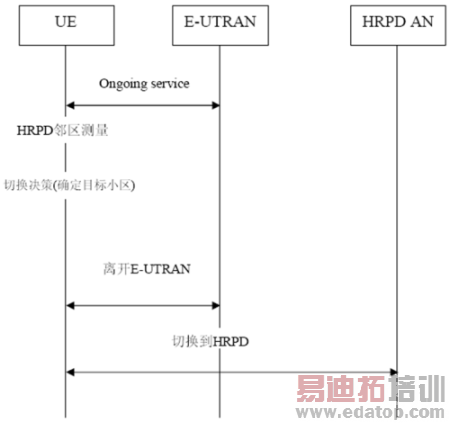

具体切换过程如下图所示：

图5 CDMA/ LTE非优化切换过程

切换方案对比

优化切换通过在E-UTRAN网络中实现eHRPD预注册过程，提前做好eAT/UE接入eHRPD网络的准备，因此优化切换相对非优化切换来说，切换的时延能够大大降低，从而能够满足实时业务的需求。但是，优化切换需要在EPC/LTE网络中建立到eHRPD网络的隧道，因此需要支持互操作 S101和S103等接口，同时优化切换对于eHRPD网络空中接口修改较多。

非优化切换相对优化切换来说部署简单，不需要支持互操作接口S101和S103，eHRPD网络空中接口修改也很少。但是，由于eAT/UE需要在目标网络中重新进行网络接入和参数协商，所以非优化切换的切换时延较长，不太适合对实时性要求高的业务。

CDMA/LTE数据互操作的网络部署过程中，运营商同时需要考虑业务需求和网络设备成本。如果初期没有实时业务的需求时，可以先采用非优化切换方案。当有实时业务、特别是VoIP语音类业务的需求时，再升级网络设备以支持优化切换方案。

考虑到非优化切换对网络改动较少，同时对于终端芯片的功能也不做特别多要求，因此目前业界也在讨论非优化切换的增强方案，从网络实现复杂性与切换性能两个方面来综合考虑，以获取最佳CDMA/LTE数据互操作方案。

结语

本文针对CDMA与LTE数据互操作的优化切换和非优化切换两种方案进行了讨论和分析，详细分析了两种切换方案的技术特点和实现机制，并针对两种切换方案的特性提出了网络实施策略与建议。
