CDMA/LTE数据互操作的空中接口技术分析

录入:edatop.com     点击:

前言

由于技术产业链和业务发展的诸多因素,目前全球主要移动运营商先后提出了向LTE长期演进的发展方向,尤其是原CDMA阵营的主要运营商也都放弃CDMA技术的长期演进路线,选择了LTE。高通公司也宣布放弃UMB技术,而转向LTE。

目前,全球CDMA网络运营商都在积极研究CDMA网络演进到LTE的方案与策略,各种演进方案都还在研究与讨论中,3GPP/3GPP2等标准化机构也已经开始了相应技术标准的研究与讨论。目前,在国际标准中讨论的热点是CDMA/LTE语音互操作方案和CDMA/LTE数据互操作方案,其中数据互操作主要有优化切换和非优化切换两种方案。

现有的CDMA/LTE数据互操作方案主要基于3GPP TS23.402提出的网络架构,需要将CDMA HRPD无线网络升级为eHRPD网络,并将eHRPD网络接入到EPC核心网。

3GPP和3GPP2对E-UTRAN和eHRPD的切换机制都有相应的规范定义。3GPP定义的切换总体方案是在规范TS23.402中,规范中定义了E-UTRAN和eHRPD的双向切换,包括E-UTRAN到eHRPD的激活态切换和空闲态切换,以及eHRPD到E-UTRAN的激活态切换和空闲态切换。

3GPP2的规范主要也是基于3GPP所定义的互操作架构,对于CDMA网络中需要修改的内容主要在C.S0087、A.S0022和X.S0057中。其中C.S0087主要定义了eHRPD与E-UTRAN互操作中空中接口部分的内容,A.S0022主要定义了eHRPD与E-UTRAN互操作中A接口部分的内容,X.S0057主要定义了eHRPD与E-UTRAN互操作中核心网部分的内容。本文主要讨论C.S0087中空中接口技术方案。

优化切换

优化切换流程

为了实现CDMA/LTE之间优化切换方案,在HRPD空口协议连接层内增加一个新协议层SAP(Signaling Adaptation Protocol信令适配层)。当eAT/UE处于隧道模式时,eAT/UE侧eHRPD信令通过SAP路由至LTE-eHRPD隧道,具体协议栈结构如下图所示。

\

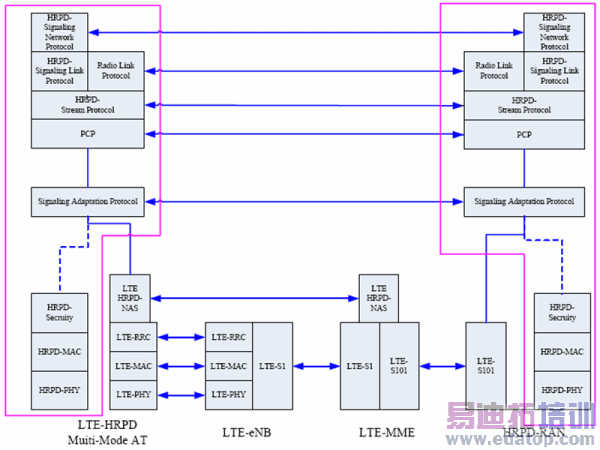

图1 CDMA/ LTE优化切换空口协议栈结构

从上图可以看出,如果eAT/UE驻留在eHRPD网络中,则空口协议仍然按照原有的空口协议来处理,即为上图红线框里的协议栈。如果eAT/UE驻留在LTE网络中,需要切换到eHRPD网络时,需要提前通过E-UTRAN空口协商eHRPD连接参数与会话参数,这时eAT/UE就需要通过E-UTRAN空口将信令传送到eNB,再到MME,从MME通过S101接口接到eHRPD网络,进行参数协商,这个工作模式称为隧道模式。具体的切换流程主要有3个步骤,如下图所示:

\

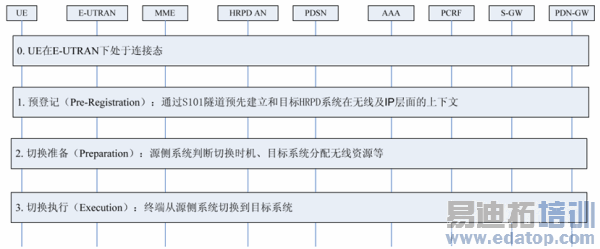

图2 CDMA/ LTE优化切换主要过程

CDMA/LTE优化切换的主要过程:

预注册过程

预注册过程就是终端在E-UTRAN区域内将eHRPD注册过程(UATI申请,会话配置协商等)通过LTE-eHRPD之间的隧道提前完成,这样就缩短了LTE-eHRPD的切换时间,满足实时业务的切换时延要求。预注册在空中接口中的主要过程有:

◆ eAT/UE移动到E-UTRAN预注册区域(PreRegistration Zone)时,OMP公共参数PreregistrationAllowed = 1,发起预注册过程;

◆ eAT/UE建立到eHRPD网络的隧道,eAT/UE通过信令隧道与eHRPD网络进行UATI的分配,协议参数的配置协商,建立会话。

作者:谢伟良 中国电信股份有限公司北京研究院   来源:《移动通信》
