大唐移动全面实现TD-SCDMA向TD-LTE的平滑演进

录入:edatop.com     点击:

【引言】TD-SCDMA网络的大规模部署和成功商用代表着中国在通信技术自主创新道路上的一次里程碑式的胜利,展现了中国本土厂家的生产和创新能力。为了争取下一个移动通信技术的至高点,中国正在加速向更高端的4G技术演进。在网络演进过程中,如何能够降低网络建设投资、提高投资回报率、实现网络建设资源的共建共享,是运营商在进行下一代网络建设中的核心问题。大唐移动从产品共平台解决方案、关键技术创新等多方面提出了完整的解决方案,为TD-SCDMA向TD-LTE平滑演进铺平了道路。

如何实现TD-SCDMA向TD-LTE的平滑演进成为运营商关注的焦点

TD-SCDMA技术发展至今,无论是国家、运营商还是到产业链上的各厂家,都已经投入了巨大的人力和物力。在国家提倡"节能减排、网络设备共建共享"的政策背景下,运营商希望在后续的网路建设中能够降低网络建设和运维成本,提高投资回报率。

早在3G牌照还没有发放之际,中国移动就表示向4G演进。并向TD设备商要求,二期TD设备需全部支持向LTE的平滑演进。对于TD-SCDMA向TD-LTE的平滑演进,中国移动重点关注的问题主要包括以下几个方面:

降低网络建设成本、提高投资回报率;

满足多频段产品规划要求;

多网融合、共覆盖;

多系统共存现象必将长期存在,多系统的网络覆盖应进行合理规划。

TD-LTE作为TD-SCDMA的后续演进技术,如何继承TD-SCDMA已有的关键技术和网络建设成果,以最小的代价实现向TD-LTE的平滑演进一直是中国移动所关注的重要问题。

深入研究TD-SCDMA/TD-LTE系统技术特性,满足网络平滑演进需求

大唐移动十年如一,始终致力于TDD技术的研究。凭借对TDD技术的深刻理解,大唐移动对两个系统的特性进行了详细论证,并给出了全面的解决方案。

为了帮助运营商降低网络建设成本、提高投资回报率,大唐移动于2008年就推出了TD-SCDMA/TD-LTE共平台产品解决方案,并且通过后续的不断完善,推出了超大容量的BBU产品和支持多频段、共模的RRU产品。

TD-SCDMA平滑演进至TD-LTE后,必将会面对多系统同覆盖、共存等问题。大唐移动秉承一贯的创新精神,与中国移动共同推出了8天线双流波束赋行技术,可有效提升覆盖半径和系统吞吐量、降低小区间干扰,实现TD-SCDMA和TD-LTE网络的同覆盖。

大唐移动提供全面的TD-SCDMA向TD-LTE平滑演进方案

为成功实现TD-SCDMA向TD-LTE的平滑演进,大唐移动从实际应用角度出发,不断创新,分别从产品的共平台、8天线双流波束赋型技术等多个方面提出了解决方案,具体方案及建议如下:

(一)产品共平台解决方案

大唐移动可提供完整的TD-LTE端到端解决方案,包括IMS、EPC、eNB和模拟测试终端eNBT等。其中TD-SCDMA的RNC产品采用了先进的ATCA平台,TD-LTE核心网EPC产品也采用了相同的平台。EPC可以与TD-SCDMA的RNC产品共用机架、电源等配套设施以及90%的板卡,现网使用的RNC产品只需要经过软件升级和更换少量板卡即可演进为EPC。

大唐移动的无线侧产品(BBU和RRU)支持转模和共模两种方案:

\

图1:TD-SCDMA向TD-LTE平滑演进的转模和共模方案

1)共模方案

共模方案即两个系统同一时间协同工作。BBU仅需配置相同的两套板卡,运行不同软件即可。如果TD-SCDMA与TD-LTE工作在同频段,RRU内部可通过协调两系统的上下行切换点,支持两种制式同时运行。如果工作在异频段时,可以采用TD-SCDMA和TD-LTE异频双模RRU,或各使用一款单独的RRU。

2)转模方案

转模方案即两个系统单独运行,同套设备可通过更换不同软件分别支持两个系统。BBU和RRU均仅需软件升级便可支持TD-LTE。

(二)8天线双流波束赋型技术实现TD-SCDMA与TD-LTE同覆盖

双流波束赋形技术是TD-LTE的多天线增强型技术,结合了智能天线波束赋形技术与MIMO空间复用技术,是中国移动和大唐移动共同创新的成果。利用该技术能够有效提高系统吞吐量和覆盖能力,充分利用了现网天线资源,保护现有投资。

设定TD-SCDMA和TD-LTE在相同的边缘吞吐量的前提下,如TD-LTE采用传统2天线MIMO技术,无法与现有的TD-SCDMA智能天线实现共覆盖,现有TD-SCDMA站址资源无法利旧,无法保护中国移动的现有投资。

若TD-LTE采用8天线双流波束赋行技术,则覆盖半径与TD-SCDMA覆盖半径相当,可以实现与TD-SCDMA共覆盖、共站址。在TD-SCDMA向TD-LTE平滑演进的过程中,现有的站址、天馈系统等资源都可以复用,进一步降低TD-LTE建网CAPEX。

另外,根据TD-SCDMA网络建设经验可知,实际建网时的单站覆盖半径可能只有500米甚至更小。以TD-SCDMA实际覆盖半径作为TD-LTE的覆盖评估前提,分析TD-LTE 2天线和8天线的覆盖性能。

根据仿真评估可知,TD-LTE 8天线可以有效的改善受限问题,在提高边缘速率的同时,有效地扩大覆盖半径。

\

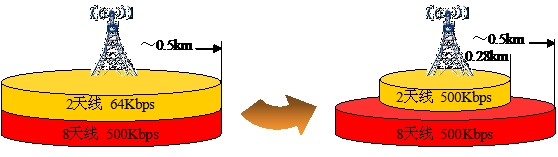

图2:TD-LTE 相同覆盖半径或边缘速率系统性能对比

TD-LTE 2天线和8天线覆盖能力分析如上图所示。当覆盖半径为500米时,TD-LTE 8天线的上行边缘速率为500kbps,2天线的上行边缘速率为64Kbps。可知,在实现与TD-SCDMA实际覆盖半径相同时,TD-LTE 8天线的边缘速率相对于TD-LTE 2天线有明显优势,而TD-LTE 2天线的边缘速率相比于TD-SCDMA却并没有明显提高。TD-LTE 2天线若要实现500kbps的边缘速率,其覆盖半径只有280米左右,无法实现与TD-SCDMA系统的共站址、共覆盖。

根据以上分析,可以认为,TD-LTE采用8天线可以极大提升覆盖能力,在保证与TD-SCDMA共覆盖的前提下体现TD-LTE高速率的特点。

综上所述,大唐移动提出了全面的TD-SCDMA向TD-LTE平滑演进解决方案。首先,所有产品遵循超大容量、共平台设计,提高了投资回报率、全面的实现多系统的共建共享。其次,创新的推出了8天线双流波束赋行技术,在提升TD-LTE覆盖能力的同时,实现TD-SCDMA与TD-LTE的双网共覆盖。

小结

成功完成TD-SCDMA向TD-LTE的平滑演进是帮助运营商减少建设投资和提升网络资源利用率的重要手段。同时也是将中国自主知识产权得以长期传承的直接手段。大唐将继续秉承创新、市场、诚信、责任的企业理念,高举TD大旗,破浪前行。

作者:王红   来源:C114中国通信网
