WCDMA室内覆盖系统改造的工程实施

WCDMA室内覆盖改造几种典型思路

3G改造的目的是将3G信号引入原GSM覆盖系统中，使系统具有良好的兼容性和灵活的可扩展性。即在正常实现GSM业务的前提下，同时兼容WCDMA系统，实现多系统共用。

下面针对不同的系统作相应的分析，并总结出相应的改造措施。

1．引入WCDMA信号，无源不变。

对于原GSM分布系统只作小范围覆盖的无源分布系统，如电梯、停车场等覆盖，且所有无源器件的工作频段都能支持885MHz到2.2GHz频率工作，对此类型系统通常采用较为简单的合路方式，即把GSM和WCDMA信号分别放大后合路即可。

2．引入WCDMA信号，增加天线覆盖。

对于原GSM分布系统作较大范围或较密集区域覆盖的无源分布系统，如酒店、写字楼等覆盖，且所有无源器件的工作频段能支持885MHz和2.2GHz频率工作，对此类型系统通常也采用较为简单的合路方式，即在GSM信源处将WCDMA信源进行合路即可，同时在原系统上增加天线对覆盖区进行覆盖。

3．引入WCDMA信号，更换馈线，天线不变。

根据馈线损耗对比表1中数据可知WCDMA信号在不同线径的传输损耗相差较大，对于较长的馈线，用大线径更换掉小线径的馈线，在天线口可获得较大的功率，从而达到WCDMA的覆盖要求。

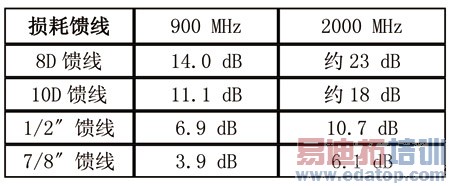

表1  馈线传输损耗对比表(100m衰耗)
