WCDMA系统：一种有效的WCDMA信道编解码任务调度方案研究

当上行传输信道TTI不等于10ms时，上行处理流程有些变化。TTI中的第一帧按照表1进行相关流程动作，在TTI后面的几帧中，由于CRC校验和Turbo编码或卷积编码已经在第一帧中完成，所以只要进行第一次交织与速率匹配、第二次交织与信道复用。

在一个TTI等于10ms的下行链路中，解码各阶段所占用的时隙分配如表2。各时隙的执行调度机制与上行编码链路类似。

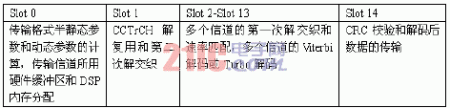

表2 WCDMA终端侧下行解码链路流程时隙分配

当TTI不等于10ms时， 首先在TTI中的第一帧中必须进行参数计算与内存分配，然后在TTI的前面几帧中进行第二次解交织与信道解复用、第一次解交织与速率匹配，在该TTI最后的一帧中才进行Viterbi解码或Turbo解码，以及CRC校验和数据输出。

在整个上下行链路并行处理的过程中，由于各子处理单元是通过FPGA模块化实现的，某一时刻未被调用的子模块，DSP都将关闭它们的时钟，使其处于休眠状态，当它们被再一次调用时，DSP重新启动时钟。这样通过节省各模块的执行时间使系统功耗得到降低。

3 方案实现与性能测试

在实现过程中我们采用以TEAK[5]为内核的DSP处理芯片，这一方面有利于最后ASIC的集成，另外作为一款32位的处理器，它具有灵活多样的寻址方式，提供巨大的处理能力。FPGA采用Xilinx公司的VirtexII XC2V6000[6]，它具有丰富的资源，强大的输入输出能力。

根据本方案针对这个系统所提出的流程结构和执行机制，本文列出了上行链路的数据处理流程图（见图1）。根据上行数据处理的特点，将整个上行链路的信道解码过程分割为三个主要环节：卷积编码或TURBO编码、第一次交织和第二次交织。经过CRC处理的数据块根据TFCI的编码方式分别输入给卷积编码器或者TURBO编码器；经编码后的数据写入第一次交织器输入缓冲区，第一次交织器有3个独立的模块，可以同时进行三路传输信道的交织。在把数据从第一次交织输出缓冲区写入第二次交织输入缓冲区的过程完成了CCTrCH的复用。

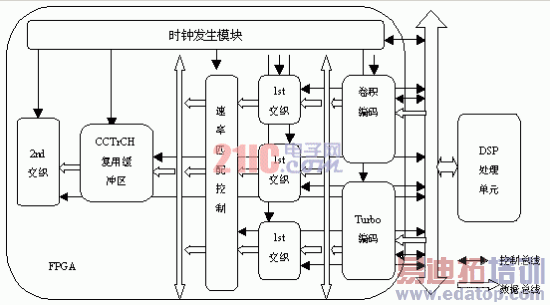

图1 WCDMA终端侧信道编解码上行链路信号流图

FPGA完成信道解码中的各个具体模块的实现，并且每个功能模块提供相应的控制接口。DSP通过这些控制接口对各硬件模块进行参数配置、任务调度，从而控制多个下行传输信道的解码过程，并能够最大限度的调度各个功能模块为多个传输信道服务，这样实现了各个功能模块为多个传输信道所共享，提高同时处理多路下行信道的能力。整个流程充分考虑到了DSP和FPGA各自的优缺点，通过软硬件的相互配合，协同处理来提高整个系统的性能。

下行链路和上行类似，DSP完成任务调度和模块配置，FPGA完成下行各解码子模块的具体实现。

最后，我们采用对两种业务进行复用来实现平台的环回测试。整个平台通过把上行链路的第二次交织输出缓冲区与下行链路的第二次解交织输入缓冲区进行连接，实现上行编码链路和下行解码链路的环回。两个业务中一个是速率为12.2kbps，TTI为20ms，采用卷积编码的低速率话音业务；一个是速率为384kbps，TTI为10ms，采用Turbo编码的高速率业务。整个测试过程连续进行了两个小时，结果语音环回声音清晰，高速率数据环回测试误码率小于10e-6，这样的结果完全满足了3GPP所规定的实现要求。

测试表明本方案不仅在高速率业务的处理上符合规范要求，而且对不同类型的业务复用处理有较强的适应能力，达到了WCDMA的基本性能要求。同时，由于在运行过程中对空闲子模块采用了休眠处理，使整个系统模块在运行过程中大大降低功耗，充分考虑了移动终端的特殊要求。

4 结束语

通过灵活调度业务复用中各个环节的处理子模块，本文提出的基于时隙的任务调度方案实现了WCDMA终端侧信道编解码的处理。作为一个ASIC的验证平台，利用本方案，可以降低系统的功耗，增加模块的可扩展性，从而更有利于系统的开发和维护。
