中兴通讯WCDMA网管综合解决方案

一、  中兴通讯WCDMA网管概述

中兴通讯作为第三代移动通信组织3GPP的独立成员，直接参与了WCDMA系统相关规范的制定，这使得中兴通讯WCDMA系统的研发一直处于领先地位。目前中兴通讯已推出基于3GPP R4成熟的WCDMA商用系统。从业务网络、核心网络到无线接入网，根据运营商的不同需求，中兴通讯可以提供一整套的解决方案。

第三代移动通信系统WCDMA由核心网CN、无线接入子系统RNS和移动终端UE三部分组成。WCDMA集语音、数据和多媒体业务于一体，它使运营商在管理和维护WCDMA网络面临新的挑战，而且运营商之间的竞争也会日益激烈。为了能够实时地监控网络的运行情况，提高网络维护的效率，降低运营成本（OPEX），提高服务质量（QoS）和核心竞争力，移动运营商对WCDMA网管的需求更加迫切。

如何帮助运营商逐渐由运营为主转为以业务为主，从日常运维的繁重工作中解脱出来，更多地以客户关怀为中心，规划网络建设以及业务提供等，是中兴通讯设计和开发WCDMA OMC系统的目标。

中兴通讯WCDMA OMC完全顺从3GPP 32系列标准，同时结合TMN的FCAPS和ETOM模型，既侧重网元层的管理，又提供部分网络层的综合管理功能，从功能上看，包括网络监控、告警监视、集中操作维护等网元层功能，以及自定义报表系统、告警相关性分析、诊断测试、多网元管理、多套配置数据管理、网管级联等网络层功能。

二、 中兴通讯WCDMA网管系统架构

如图1所示。

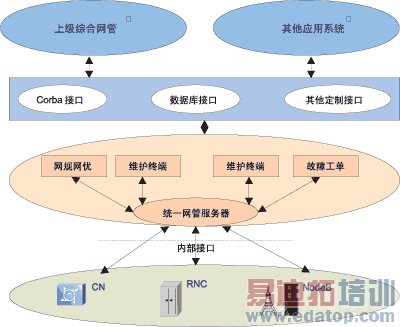

图1 网管系统架构图

● 整个系统构建在J2EE平台上，采用了MVC的设计模式，三层架构的设计增强了系统部署和扩展的便利性。

● 基于JVM的运行系统可无缝移植到所有的操作系统之上，比如Windows、Unix、Linux等。

● 优秀的数据库层设计，能支持不同种类的数据库，比如 Oracle、SQLServer、DB2、Sybase、PostGreSql等。

● 面向对象的设计和实现，使不同应用间是松耦合甚至零耦合的关系。

● 满足对CN、RNC、NodeB设备的集中/分布管理。

● 提供本地和远程接入管理方式。

● 对网元操作提供命令行模式。

● 对上级网管提供标准的CORBA接口。

三、 中兴通讯WCDMA网管系统功能

对中兴WCDMA系列产品提供全面的管理和监控功能，主要包括：

● 配置管理

网元配置数据管理和版本管理，可同时支持多套配置数据管理。

● 性能管理

通过性能采集任务从网元采集性能数据，分析这些数据可以对网络运行的状况进行评估，也可以发现一些隐患，比如网络负载过重或过轻等，操作维护人员通过调整参数可以避免故障的发生。

● 告警管理

实时接收网元上报告警，并给所有客户端发送通知，以可闻可见的方式提醒操作维护人员；网元断链恢复后能自动进行告警同步，避免断链期间的告警丢失；QoS告警的支持，可以实时监控网络运行情况，在故障发生前能预知问题，提醒操作维护人员提前采取措施；融合了故障处理知识库功能，积累运维经验，加快故障处理的响应能力；告警相关性分析处理功能，根据预定规则可以分析出根源告警。

● 安全管理

为统一网管提供安全服务，以保证系统的安全运行，避免非法入侵和非法使用，包括对登录用户的认证、授权以及操作时的鉴权等；用户登录时，会把所在终端的IP地址记录下来。

● 系统管理

对网管系统自身的配置、运行状况、数据库等进行管理，包括：网管系统节点配置管理、服务器的性能监视（包括CPU负载、磁盘使用情况、内存使用情况等）、系统进程管理、网管系统网络状态监视和数据库管理等。

● 日志管理

对用户的登录、登出信息以及每次的具体操作都有详细的记录。

● 策略管理

策略是网管系统中的一种预先定义的规则，规定了在特定条件下的行为方式。操作人员可以使用策略管理定制网管系统的行为，规定当某种条件满足时，网管系统自动执行的动作，从而简化复杂的管理任务。

● 报表管理

网管系统本身提供丰富的报表统计，另外，还支持用户自定义报表模板功能，可根据实际需要定义统计实体及展现格式。

● 网管在线升级管理

网管可以自动升级而不会影响业务正常运行。

四、组网方案

中兴WCDMA网管的组网方式非常灵活。可用集成版本统一管理CN、RNC、NodeB，也可以用分支版本分别进行管理；在管理网元分布区域广阔时，可以实行分布式管理，分区域部署OMC Server，然后再进行服务器的级联。

1. 服务器端

主机采用PC Server或者Sun Fire系列服务器，在线存储设备采用RAID方式，离线存储设备可以采用磁带、软磁盘或MO（磁光盘）等。

服务器端提供的服务包括以下几类：

● 数据库服务

通过商用的数据库服务软件提供数据库访问存储服务。

● 应用服务

包括性能、告警、配置、安全、拓扑、系统管理、报表、策略管理等，完成基本网络管理功能及对网管系统本身的管理分析功能。

● 支撑服务

包括JNDI、JMS消息服务、EJB容器服务等J2EE标准服务。

按目前的支持情况，可以将这些服务分为两大类：数据库服务及网管功能服务（包括应用服务及支撑服务）,这两类服务可以分开独立部署，也可以部署在一起。

2. 客户端

客户端接入方式多样，可满足不同场景下的需求。既有本地客户端、远程客户端也有反遣客户端，客户端与服务器之间可采用交换机、路由器或者其他传输方式进行通讯，必须保证在IP协议层是互通的。

● 本地客户端

客户端与服务器在同一个局域网内，通过交换机或者HUB直接相连。

● 远程客户端

客户端与服务器分布在不同的局域网内，并且本局域网内没有被管网元。客户端与服务器之间通过DDN/帧中继/E1/T1等传输方式通讯。

● 反遣客户端

与服务器不在一个局域网，但与被管网元在一个局域网内。客户端与服务器之间通过DDN/帧中继/E1/T1等传输方式通讯。

网管服务器与客户端及网元间通讯使用了许多TCP端口，在使用防火墙的情况下，为快速简洁的建设网络，采用了SOCK5协议，可进行端口的映射，压缩在防火墙上对开放端口的需求。

典型组网

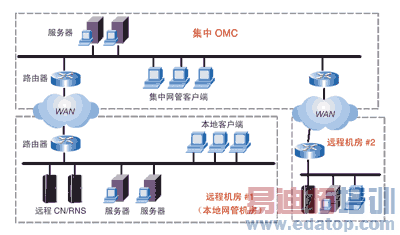

组网方式需根据实际需要确定，图2是一个典型的包含三种客户端及服务器级联情况下的组网结构。

图2 中兴通讯WCDMA网管典型组网方案

支持多变的组网方式，以适应网络扩容而平滑进行网管的升级，最大程度地利用已有资源，避免浪费。

五、结论

中兴通讯WCDMA网管的灵活部署、全网管理和监控、丰富的个性化功能等特点为3G运营商提高了网络运维效率、降低了运维成本，可使运营商将更多的人力、精力、财力转移到以客户关怀为中心，面向市场，提高在市场中的核心竞争力。
