WCDMA系统的功率控制详谈

3．1开环功率控制

开环功率控制是根据上行链路的干扰情况估算下行链路，或是根据下行链路的干扰情况估算上行链路，是单向不闭合的。

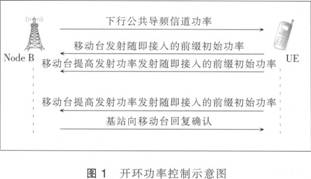

如图l所示，UE测量公共导频信道(CPICH)的接收功率并估算Node B的初始发射功率，然后计算出路径损耗，根据广播信道(BCH)得出干扰水平和解调门限，最后由UE计算出上行初始发射功率作为随即接人中的前缀初始功率，并在选择的上行接入时隙上传送(随即接人过程)。如果UE在一个设定的时间内没有得到Node B的反馈信号，UE就会提高一个功率等级再次向Node B发射信号，直到 UE接收到Node B的反馈信号。开环功率控制实际上是根据下行链路的功率测量．对路径损耗和干扰水平进行估算而得出上行的初始发射功率，所以．初始的上行发射功率只是相对准确值。

WCDMA系统采用FDD模式，上行采用1920～ 1980 MHz、下行采用2110～2170 MHz，上下行的频段相差190 MHz。由于上行和下行链路的信道衰落情况是完全不相同的，所以开环功率控制只能起到粗略控制的作用。但开环功率控制却能相对准确地计算初始发射功率，从而加速了其收敛时间，降低了对系统负载的冲击；而且，在3GPP协议中，要求开环功率控制的控制方差在10 dB内就可以接受。

3．2上行闭环功率控制

3．2．1上行内环功率控制

上行内环功率控制是快速闭环功率控制．在 Node B与UE之间的物理层进行，上行内环功率控制的目的是使NodeB接收到每个UE信号的bit能量相等。

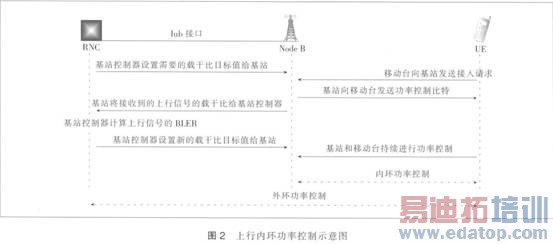

如图2所示，Node B测量接收到的上行信号的
