TD-SCDMA与无线网络性能测试方法比较
录入：edatop.com 点击：
1、引言
从2004年的信息产业部第三代移动通信网络技术试验，到目前仍在进行中的TD-SCDMA规模网络技术应用试验，三年间，已经历数次大型网络技术试验。对于每次技术试验，都会从技术现状出发，针对不同的测试目的，制定相应的测试规范。其中，无线网络性能测试是最核心的测试内容，是测试的关键环节，也是每次试验不可或缺的部分。同时，由于无线网络性能测试影响因素复杂、测试内容多，相对来说，其测试方法也就更多样、复杂。本文拟就TD-SCDMA和WCDMA两种技术在无线网络性能测试方法上的异同作一简单分析介绍。
2、TD-SCDMA和WCDMA性能测试方法比较
总体而言，无线网络性能测试分为以下几大项内容：覆盖、容量、切换、高速移动下的通信性能、单系统网络性能、全网网络性能，以及针对不同技术标准的关键技术所设置的测试项。需要指出的是，针对TD-SCDMA技术所进行的大型网络技术试验，迄今已有3G试验、TD-SCDMA研究开发和产业化项目、TD-SCDMA应用测试、TD-SCDMA规模网络技术应用试验，共4个阶段大型网络技术试验。随着技术和设备的不断完善，测试经验的不断累积，在测试方法上，也更加具体、完善。
对于覆盖测试，在3G试验阶段，TD-SCDMA和WCDMA两种技术在测试方法上，基本一致。无线网络性能测试中设置覆盖测试，是为了确定覆盖范围，比较不同业务的覆盖范围是受限于上行还是受限于下行。表1列出了在测试项上TD-SCDMA和WCDMA的异同。

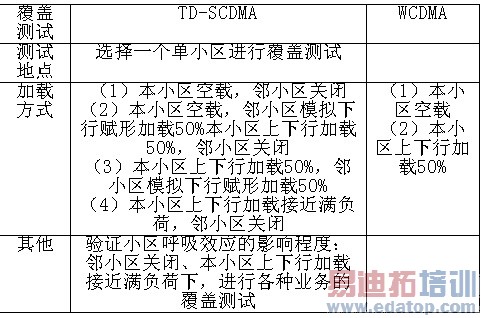

表1 覆盖测试
从表1可以看出，TD-SCDMA和WCDMA均选择一个单小区进行覆盖测试，在单小区内选择一条径向路线，对导频信道和业务信道分别进行覆盖测试，测试时分成周围小区关闭（本小区空载/本小区加载50%）和周围小区下行加载50%（本小区空载/本小区加载50%）两种情况来完成，从而可以对两种网络环境下的覆盖情况作一个比对。在后续的TD-SCDMA研究开发和产业化项目中，除了对上述测试项进一步验证以外，还增设了针对检验TD-SCDMA系统小区呼吸效应影响程度的测试项，即邻小区关闭、本小区上下行加载接近满负荷下，进行各种业务的覆盖测试，以考察覆盖的变化情况。同时，在加载方式上，相对于3G试验阶段，由2种增加到了5种，针对不同业务配置不同的加载方式，同时也便于在多种环境下对比测试结果。
容量测试中，在3G试验阶段，TD-SCDMA和WCDMA两种技术在测试方法上，也是一致的（见表2）。

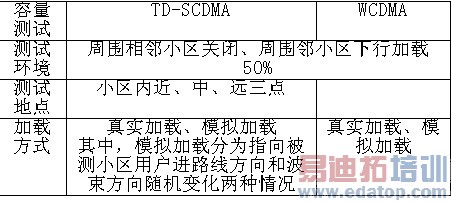

表2 容量测试
从表2可以看出，容量测试分别在单小区和周围邻小区下行加载50%两类网络环境下进行测试，测试地点为小区内近、中、远三点，三点根据信号接收强度（Ec值）进行选择。在后续的TD-SCDMA研究开发和产业化项目中，测试项目没有太大变化，只是在加载方式上（包括模拟加载和真实加载）与WCDMA有所区别。从模拟加载来说，考虑到智能天线的作用，对于波束赋形分为两种情况，一是指向被测小区用户行进路线方向，二是波束方向随机变化。
切换测试可以作为单独的测试项，也可以包含在单系统网络性能测试中。正在进行的TD-SCDMA规模网络技术应用试验中，单系统网络性能测试包括切换测试，测试项的设置主要从用户感受角度出发，为后期发放友好用户做准备。以语音业务为例，测试分为长呼和短呼两种方式，其中长呼，即长时间保持呼叫，一方面验证长时间保持性能，另一方面也为了检验切换成功率，而短呼则作为统计呼叫成功率的测试方法。TD-SCDMA和WCDMA有着不同的切换类型，在WCDMA中，一般对软切换和更软切换的切换成功率进行测试，而在TD-SCDMA中，一般会针对接力切换和硬切换的切换成功率进行测试。单系统网络性能测试还包括终端接入网络时延、电路域呼叫接通率、分组域附着成功率、分组域PDP激活成功率以及发起并发业务的成功率等测试项。从测试方法上来看，TD-SCDMA和WCDMA两种技术没有太大的差别，一般分为定点和路测两种方式。为了更贴近实际网络情况，一般还会在周围邻小区进行真实或模拟加载。
为了充分验证TD-SCDMA特有的关键无线技术在网络性能上所发挥的作用，无线网络性能测试还针对TD-SCDMA技术中智能天线、动态信道分配（DCA）、非对称时隙分配设置了相关测试项。下面对智能天线测试作一简单介绍。为了检验智能天线对网络性能的影响情况，在3G试验、TD-SCDMA研究开发和产业化项目、TD-SCDMA应用测试中，都作了验证。同时，在这几次网络试验中，根据前几次的测试结果，测试项也在不断的细化和完善（见表3）。
表3 智能天线测试
[table]
从表3可以看出，随着各次技术试验时间上的推移，越到后期，测试项越细。在3G试验中，只是简单地比较智能天线打开和关闭两种情况下对网络性能的影响，测试环境并不复杂。从TD-SCDMA研究开发和产业化项目开始，针对智能天线的测试就具体很多，不单单验证智能天线对网络性能的影响，同时也关注了智能天线通信链路性能，从而深入到技术细节。在TD-SCDMA应用测试中，对上一阶段的测试项作了进一步完善，考察智能天线的赋形增益和干扰抑制增益。通过以上三个阶段的测试，对智能天线的性能有了一个比较全面的验证。
3、结束语
综上所述，无线网络性能测试是验证网络真实情况和网络质量的测试，是测试的关键环节，也是不可或缺的部分。应根据技术现状、测试目的，运用相应的测试方法来验证。随着测试经验的不断积累，找到更加科学、更加完善的测试方法。
作者：胡泊 来源：电信网技术
