浅析TD-SCDMA终端量产化测试

　　1 引 言

　　作为3G标准之一的TD-SCDMA标准商用在即，TD-SCDMA终端的规模化生产问题尤其令人关注，本文就TD-SCDMA终端规模化生产测试方面的内容做一个阐述。

　　对TD-SCDMA终端测试中需要解决的终端功能、射频指标、室内环境Uu接口互操作（IOT）、耗电性能以及室外环境Uu接口IOT测试进行基本说明。

　　2.1 终端功能测试

　　测试内容主要包括：终端人机界面控制功能；支持TD-SCDMA网络业务的基本功能，如Idle模式基本操作、系统信息接收、RRC层功能测试；电路域基本过程，如电路域移动性管理、呼叫控制；分组域基本过程，如分组域移动性管理、会话管理；还有基本电信业务、承载业务、补充业务等。

　　2.2 终端射频指标测试

　　对于TD-SCDMA终端的射频指标测试需要建立终端和网络的通信链路，以进行发射机测试、接收机测试、复杂传播环境下性能指标要求三个部分的测试内容。对于TD-SCDMA终端的射频指标测试需要由综测仪中的系统模拟器来模拟系统以建立终端和系统间的通信链路，然后才可进行测试。

　　（1）发射机部分：包括UE最大输出功率、频率误差、上行开环功率控制、上行闭环功率控制、最小输出功率、发射关功率、发射开/关时间模板、占用带宽、频谱发射模板等；

　　（2）接收机部分：包括参考灵敏度电平、最大输入电平、邻信道选择性、阻塞特性、互调特性等；

　　（3）复杂传播环境下性能指标要求：包括静态传播条件下的DCH解调、多径衰落条件1传播条件下的DCH解调等。

　　（4）另外，发射机测试项目中还包括以下两项指标：连续发射模式下输出功率的失步处理，不连续发射模式下输出功率的失步处理以及复杂传播环境下性能指标下行功率控制。

　　2.3 终端耗电性能测试

　　终端耗电性能测试主要验证TD-SCDMA终端在待机状态、12.2kAMR语音业务、可视电话业务、各种速率的数据业务以及并发业务状态下的耗电性能。

　　2.4 UuIOT测试

　　室内环境Uu接口IOT测试是验证不同终端与系统之间的互操作能力，促进不同系统和终端空中接口间的互操作能力。验证内容主要包括：空闲模式操作、无线资源控制功能、移动性管理、呼叫控制、PS域移动性管理、会话管理、业务等主要部分。验证过程侧重对信令流程和消息字段的分析，解决不同终端与不同系统之间的互操作问题。

　　室外Uu接口IOT测试是在室内Uu接口IOT测试的基础上，在外场试验网环境中对终端与系统进行实际无线信号传播条件下终端工作能力的验证，主要对于话音业务、可视电话业务、短消息业务、分组域数据业务和并发业务以及切换等基本功能进行验证测试，同时也验证终端在实际复杂无线环境中的性能。

　　3 TD-SCDMA终端一致性测试规范

　　随着TD-SCDMA终端设计方案和产品的逐步成熟与完善，需要考虑如何对TD-SCDMA终端设备进行全面的测试，解决终端与标准一致性的问题以及与系统设备互通性的问题，从而保证终端的可用性，即确保基本功能完善、性能可靠。终端一致性测试是对终端设计方案的全面验证，是TD-SCDMA终端实现商用前的重要测试步骤，射频指标、终端与系统的信令交互以及USIM/ME接口的信令交互不仅是衡量终端设计方案成熟、完善与否的重要因素，同时也会影响到用户对于网络及终端的客观感受，甚至会对网络运营质量产生影响。

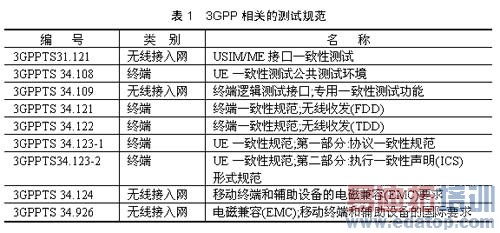

TD-SCDMA终端一致性测试内容包括：射频一致性测试、协议一致性测试以及USIM/ME接口一致性测试，依据为3GPP相关的测试规范（见表1）。



　　4 TD-SCDMA终端规模化生产测试

　　4.1 TD-SCDMA终端规模化生产基本流程分析

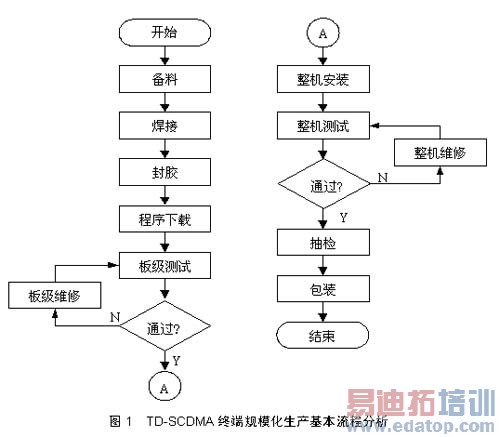

图1为TD-SCDMA终端规模化生产基本流程分析

　　4.2 TD-SCDMA终端规模化生产生产测试指标的选择

　　终端的性能指标成百上千，如何选择？

　　原则：测试在生产过程中可能改变的参数。

　　如元器件的离散性会导致的功率起伏、频谱杂散、误码率增大等。因此这些指标需要测量。

　　而终端的软件性能、协议一致性不会受生产的影响，因此不需要在生产过程中测试。

　　可见，在TD-SCDMA终端规模化生产中主要的可变参数是射频指标，只要对手机的射频参数进行测试控制就基本上保障了手机的生产质量。

　　4.3 TD-SCDMA终端规模化生产生产测试成本控制

　　在TD-SCDMA终端规模化生产中，在没有TD-SCDMA终端综合测试仪表时，需要使用实际网络如基站（Node B）及分立的测试仪器来配置终端测试中要求的环境。部分测试项目由于通过网络配置仍不能满足测试条件要求和部分仪表的性能限制，测试成本高的同时，致使测试不能够完全按照标准的要求进行。



　　一套物美价廉的TD-SCDMA终端综合测试仪不但能解决TD-SCDMA终端规模化生产中质量控制问题，而且能够解决生产测试成本控制的问题。

　　5 众友科技提供的TD-SCDMA终端规模化生产测试解决方案

　　ZY804 TD-SCDMA终端综合测试仪是湖北众友科技实业股份有限公司开发的TD-SCDMA终端生产级综合测试仪，能满足TD-SCDMA终端的生产需要，可在花费最少的单机测试成本的同时获得最大生产吞吐量，在保证精确和可重复测量的基础上实现最快的测量速度。

　　5.1 ZY804 TD-SCDMA终端综合测试仪的特点

　　（1）内置系统模拟器、宽带矢量调制信号发生器、射频信号分析仪、频谱仪等；

　　（2）分为异步（非信令）模式和同步（信令）模式；

　　（3）智能化程度高、测试速度快、精度高。

　　5.2 众友科技ZY804 TD-SCDMA终端综合测试仪基本功能简介

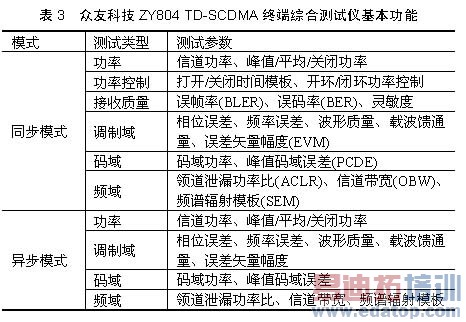

　　表3为众友科技ZY804 TD-SCDMA终端综合测试仪基本功能介绍。

作者：湖北众友科技实业股份有限公司 高彦华    来源：网络通信世界
