TD-SCDMA系统测试情况分析
录入：edatop.com 点击：
近年来TD-SCDMA一直是通信行业关注的一个焦点，回顾TD-SCDMA的研发与产业化进展、技术试验、政府引导等，明显看出国家对TD-SCDMA的关注达到了一个新的高度。为了进一步支持TD-SCDMA产业化进展，国家发改委、科技部、信息产业部三部委确立了TD-SCDMA研发专项资金支持，并对当前TD-SCDMA产业发展的各个环节给予支持。政策的鼓励必将对TD-SCDMA整个产业的发展起到巨大的推动作用。
此次参加TD-SCDMA研发和产业化专项测试的企业有很多是国内知名厂家，其中四家系统设备厂商为大唐、鼎桥、中兴和普天，测试的核心网分别来自华为、中兴和北电。TD-SCDMA研发和产业化专项测试基本上分为两块：一是室内测试，一是室外测试。在测试时间上也分为两段：一是从去年12月到今年3月，还有就是今年3月到6月。室内测试主要侧重在所有系统单个的测试，包括功能、业务性能以及大量互操作测试全部在室内进行；系统外场测试的内容包括网络性能、从覆盖到容量以及从漫游切换到组网等。
一、TD-SCDMA系统室内测试
TD-SCDMA研发和产业化专项专家组为TD-SCDMA网络技术试验制定了总体方案、无线接入子系统（RAN）设备与测试规范、Iub接口测试规范、网络性能测试等规范性文件。TD-SCDMA系统按照这些规范性文件进行测试。根据测试内容的性质和测试环境不同，在室内对单系统设备进行测试，包括RAN的业务、功能、性能测试，Iub接口测试，OMC-R测试等。
1．无线接入子系统测试
无线接入子系统（RAN）的测试主要包括RNC和NodeB基本功能、基站射频指标测试，电路域与分组域各种基本业务流程测试等内容。配合测试的核心网采用基于R4的核心网络（如图1）或基于R99的核心网络（如图2）。用于接口监视的协议测试仪可以连接在Iub、Iu接口上，监测并分析记录接口数据。可采用Uu接口监测仪表实现对Uu接口协议的监测，也可通过Iub接口监测仪表进行Uu接口协议监测。图中，NodeB或RNC为被测设备，其余设备，包括MGW、MSCServer（移动交换服务器）、MSC/VLR、HLR/AuC、SGSN、GGSN和UE为配套设备。

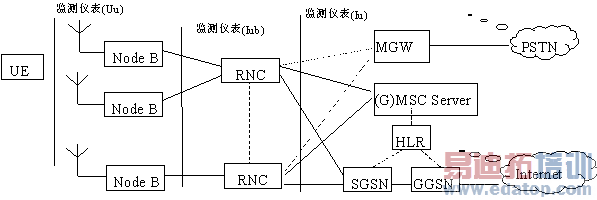

图1 UTRAN设备测试组网图（基于R4核心网络）

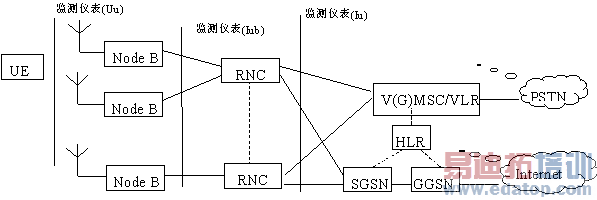

图2 UTRAN设备测试组网图（基于R99核心网络）
此次测试在基本业务方面，对12.2kbit/s AMR业务，PS域上行64kbit/s下行64kbit/s业务，PS域上行64kbit/s下行384kbit/s业务，AMR与PS的并发业务等进行了测试。在RNC、NodeB的基本功能方面，对基本移动性管理、硬切换、功率控制，Node B逻辑操作等内容进行了测试，试验测试TD-SCDMA系统的工作机制和效果。
2．Iub、Iu接口和IuIOT测试
试验对RNC与Node B间接口，即Iub接口进行了测试，并对TD-SCDMA RAN接入3GPP R4核心网的Iu接口和接入R99核心网的Iu接口分别进行了测试。通过测试，验证TD-SCDMA RAN接入R99或R4核心网络的可行性，并初步验证了不同设备厂家开发的RNC与Node B互操作的可行性。
试验还对无线网络子系统（RNS）与核心网（CN）电路域间接口（Iu-CS接口）、RNS与CN分组域间接口（Iu-PS接口）的IOT进行了测试，并且将Iu接口协议栈中RANAP、IuUP、GTP-U和无线接口层3的核心网协议等一起测试。测试不同厂家的无线网络控制器（RNC）和核心网节点间的互操作。
3．系统间漫游和切换测试
此项测试试验了TD-SCDMA与GSM/GPRS系统之间、TD-SCDMA与WCDMA系统之间、不同TD-SCDMA系统之间的切换和漫游。TD-SCDMA与GSM系统间切换漫游是针对TD-SCDMA/GSM双模终端进行的，TD-SCDMA与WCDMA系统间切换漫游则针对TD-SCDMA/WCDMA双模终端。语音通话时系统间的双向切换、分组数据FTP下载业务系统间小区重选/小区更改到GPRS间的双向切换、电路域系统间的漫游、分组域系统间的漫游等项目试验系统间的硬切换成功，在此期间通话正常，音质较好，质量稳定，FTP数据传输不断开，漫游完成后能够完成相关的电路域和分组域的业务。
4．OMC-R测试
此次对TD-SCDMA无线网管OMC-R系统的功能进行了测试。测试内容包括OMC-R系统的系统管理、数据库管理、配置管理、告警管理、性能管理、软件管理、日志管理、安全管理、拓扑图管理、测试管理等功能。
二、TD-SCDMA系统外场测试
TD-SCDMA外场试验按照专家组审查通过的试验总体方案进行试验网建设与测试。外场测试在北京、上海两个城市同时展开。在北京建设一套大唐和普天联合提供的TD-SCDMA系统，该系统的试验环境由中国网通和中国铁通共同提供。在上海建设两套中兴TD-SCDMA系统，试验环境分别由中国电信和中国卫通提供。TD-SCDMA外场测试的系统结构示意图3所示。
图3 TD-SCDMA外场测试系统结构图
在TD-SCDMA试验网的无线网络组织上，每个试验城市的TD-SCDMA形成连续覆盖。应尽可能覆盖到密集城区、市区和郊区等多种典型环境。测试时要确定被测量小区的覆盖范围，通过测试可以比较各种不同的业务，确定其网络覆盖范围是受限于上行还是下行；通过试验，获得TD-SCDMA系统在使用智能天线条件下，在不同的传播环境条件及同频、异频组网条件下，其网络覆盖性能相关的实际数据，为TD-SCDMA通信系统的网络建设提供一定的指导作用；同时一套业务应用平台提供WAP、SMS、MMS、LCS、流媒体、Java的业务，为移动业务与应用测试提供环境。随着业界对TD-SCDMA发展路线认识的深入，企业对TD-SCDMA的研发工作重心已经全面转移到基于3G核心网络的低码片速率系统。因此，试验另一方面也对系统的无线性能、验证组网、参数调整以及优化无线资源管理算法等进行测试。在外场环境，TD-SCDMA系统独立组网，还可根据条件进行跨厂家间系统的测试。
三、试验对TD-SCDMA产业化的推动
TD-SCDMA研究开发和产业化专项试验，对TD-SCDMA的试验涉及到单系统设备、终端以及网络等多层面全方位的测试，这种系统化的试验测试，为TD-SCDMA设备的开发提供了一个接受检验和展示的平台，试验测试与研发在一种良性互动中加快了TD-SCDMA设备的开发进度。
此次试验制定了TD-SCDMA全套技术规范，并经过试验测试的使用而得到检验，试验测试也是一个对技术规范不断完善的过程。试验制定的TD-SCDMA技术规范为制定我国的全套TD-SCDMA通信行业标准奠定了基础。
在此次试验中，TD-SCDMA设备厂家、运营企业、研究单位等密切合作，在网络建设、网络规划和优化等方面进行了有益探索，积累了一定经验，为TD-SCDMA的发展培养了人才，储备了技术力量。
作者：王炎 来源：泰尔网
