TDM OVER IP 在无线的应用,与微波传输的比较

　　一. TDM OVER IP概述

　　TDM OVER IP设备也称IP电路仿真器，通过IP网络透明传输E1信号，将IP技术与传统的TDM终端二者有机的结合；在发挥数据网低成本等优势的同时，与现有的TDM终端设备实现完全无缝连接。即，将现有在TDM电路上运行的各类业务直接适配到IP网中，例如传统的PSTN接入、ATM帧中继、ISDN、集中式用户交换等等。无需更换任何终端设备，直接提供TDM电路上的各种业务。目前能提供此类设备的厂家包括 以色列RAD(WWW.TDMOIP.COM)的IPMUX,国内的深圳远大舟(WWW.IPCE2.COM)的IPCE设备。下面以

　　深圳远大舟公司IPCE设备为例说明此类设备的典型应用及与微波的比较。

　　二. 典型应用模式

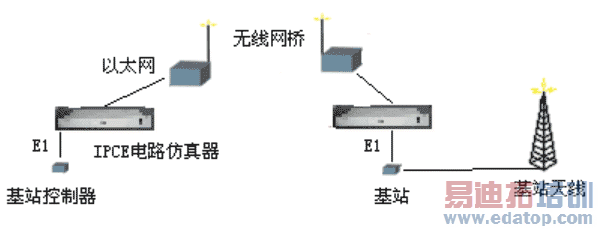

　　1．应用模式一：移动，联通，网通GSM,CDMA,大灵通基站互联



　　此模式用于联通，移动,网通GSM,CDMA,大灵通基站(BTS)和基站控制器（BCS）无线互联。低成本解决移动电话网优和覆盖。

　　2．应用模式二：小灵通基站互联



　　此模式用于电信网通小灵通基站和基站控制器无线互联，其中小灵通延伸器为将多达12个U接口复用到一个E1接口。

　　3．应用模式三：路由器,DDN,PSTN无线互联，



　　大多数路由器进行远程互联时均提供E1或V35接口，而无线网桥提供的以太网接口，因此在许多专用网如银行，军队等内部网互联时需要提供E1接口。

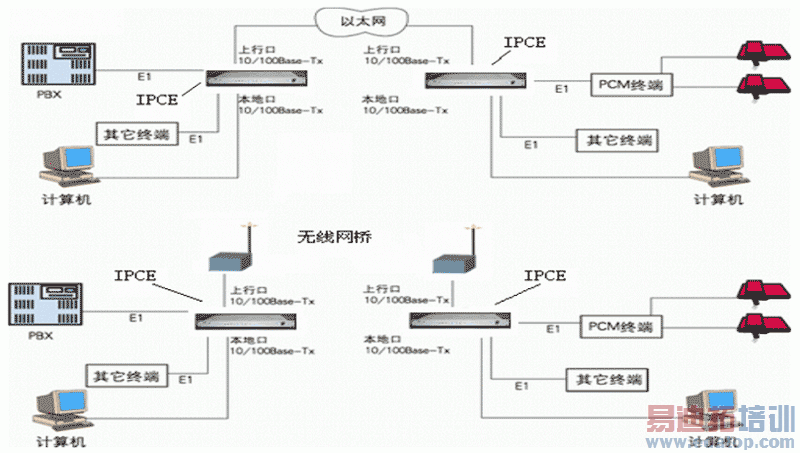

　　4．应用模式三：集团用户和网吧话吧



　　此两种模式可用于集团用户数据语音同时接入模式。宽带网发展十分迅速，许多集团用户均有自己的专用的IP宽带网。为了充分利用自己的宽带资源，许多企业开始使用VOIP的设备完成内部的电话。但目前的VOIP网关价格较贵，且话音质量较差，同时在与原有的传统PBX互联时配置较为复杂。IPCE设备则作为一种替代方案，可以直接将E1或NX64K信号透明的穿过IP网，因此企业内部的PBX可以直接透过IP网进行连接，无需复杂的信令和协议处理。室外性2.4G,5.8G的产品已经十分成熟。距离也从几公里到几十公里，带宽从几兆到几十兆，甚至有厂家已经推出非视距产品。因此将IPCE与无线网桥结合，可以实现无线的传送E1和IP业务。完全取代微波功能。 利用这种模式，可以实现集团用户的IP和语音无线接入，也可以用于组建话吧，由于话吧的经营性质，采用无线方式随时可以变更经营场所，也可以用于移动联通GSM,CDMA 基站和基站控制器互联，由于基站处于山顶或建筑物高端，光缆架设困难，因此可以考虑无线模式，实际中也有采用微波的情况，但由于其价格原因较难大面积推广。

　　三．IPCE+无线网桥模式对无线网桥的指标要求

　　1．IP网络净荷带宽要求：每路2.5M,四路E1需要单向10M带宽。

　　IPCE将E1信号转换为IP信号进行传送，由于E1信号为2.048M双向对称的连续数据流，而IP则为突发的包，因此在将E1转换为IP包时需要采用缓冲区，从E1收到数据放入缓冲区，缓冲区大小可由IP包长确定，一旦收满一个IP包长数据则打包发出。由于E1速率恒定，因此要求IP网络能及时发出，否则发送产生上溢。

　　2．IP网络延时要求

　　数据业务一般对延时不敏感，但语音图像等业务对延时有较高要求。一般而言对普通交换机采用IPCE设备+无线网桥模式传送E1要求延时在50MS以内，而对某些应用则要求延时小于6MS,因此对于一些采用轮询方式实现点对多点的桥，虽然带宽足够，但延时太大也无法应用。此延时测试简单方法可以在IP网络加上IPCE后同时利用640BYTE 的包长PING对端桥得到。

　　3．传输距离要求

　　一般电信运营商两点距离在10KM左右，超过此距离可能采用光缆传输，因此要求无线网桥距离满足此要求的情况下仍然满足带宽和延时的要求。

　　4．稳定的流量

　　一般而言满足上述三点桥就可以了，但对IPCE而言，若能通过设置桥参数，得到稳定的流量则可以得到最佳效果，所谓稳定的流量指在满足带宽的要求后每个包从一端到另一端的延时变化最小。表现为带宽处于一个稳定的情况，而不是得到最大平均带宽。

　　四．IPCE+无线网桥模式与微波的比较

　　1． 采用的频段不同

　　目前用于无线网桥的频段为2.4G,3.5G,5.8G,且无需申请，而微波传输的频段基本在从6G至32GHz范围，属于需要申请频段。且更容易受雨衰影响，同时其在空间的衰减较大，必须视距传输。而目前无线网桥已经有非视距传输产品出现。

　　2． 传输方式

　　无线网桥采用IP包传输方式，因此在无线受干扰丢包时可重传，微波则会产生误码。

　　3． 组网模式

　　IPCE+无线网桥模式由于2M采用IP地址寻址，因此可以实现点对多点，方便组网，而微波一般只能点对点组网。

　　4． 天线

　　无线网桥由于采用了最新的天线技术，因此体积小，增益大，一般为30cmx30cm左右平板天线，重量3kg左右。而微波一般为抛物型天线，体积大，且要求对准精度高因此安装困难。

　　5．传送业务

　　IPCE+无线网桥模式既可以传送E1,也可以同时传送IP数据，而目前微波设备大部分只能传送E1业务。

　　6． 价格

　　由于无线网桥的规模效益，其价格远远小于微波，即使加上IPCE价格也比微波有较大优势。

　　7．同步时间

　　IPCE+无线网桥模式开电建立同步的时间比微波长，原因是微波采用的时分复用，他的同步来源于调制载频，一旦连通，则同步建立，而IPCE+无线网桥模式是基于包的统计复用，其同步来源于包的统计，采用时钟恢复算法需要有一个收敛时间，一般需要1~2分钟。

　　8． 延时时间

　　IPCE+无线网桥模式延时时间比微波长，原因同样是IPCE+无线网桥模式采用IP包

　　在发端接收E1进行IP包装，在收端收到IP包需要解包，因此会引来延时。

　　若你对TDM OVER IP技术和设备有进一步的兴趣，提供以下几个网址供参考：中文网址：WWW.IPCE2.COM 英文网址：WWW.TDMOIP.COM

　　由CHINA通信网组稿
