TD-SCDMA特色产品打造特色解决方案

2007年，随着TD-SCDMA扩大规模网络技术应用试验的展开，TD-SCDMA进入产业高速发展阶段。作为TD-SCDMA产业领先者，大唐移动全面完成在上海、广州、保定、青岛试验网主体工程。在这一年中，在政府部门、运营企业、合作伙伴的帮助和支持下，大唐移动从产品、解决方案到工程改进、课题研究等各方面均取得了突破性的发展。

1、构建TD-SCDMA精品网络

在2007年扩大规模网络技术应用试验中，大唐移动承担了上海、广州、保定、青岛的网络的全面建设工作。这三个城市的网络建设覆盖大、环境复杂、建网难度高。其中大唐移动在上海和广州两座城市的网络建设是在2006年建设青岛"TD-SCDMA精品网络"的基础上完成的，再次成功将所承建的网络全部打造成TD-SCDMA精品网络，获得客户的赞誉。

在广州，大唐移动在广州移动TD-SCDMA试验网建设综合考评中连续4个月名列前茅，提前完成广州TD-SCDMA试验网工程基站100%开通任务。在上海，大唐移动多次受到上海移动的各级各部门好评。上海移动、上海移动研究发展中心多次向大唐移动发来表扬信，对大唐移动在上海TD-SCDMA扩大规模网络技术试验网工程所付出的智慧和力量以及在磁悬浮覆盖、地铁覆盖等TD-SCDMA创新课题研究中的卓越表现予以充分的肯定。在保定与青岛，大唐移动的建网工作也同样得到了电信与网通的赞誉。

凭借对于TD-SCDMA系统的深厚理解以及长期的技术积累，大唐移动在2007年扩大规模试验网建设工作中积极了解运营企业的需求，并在运营企业的帮助下不断完善自身产品、解决方案，对于"TD-SCDMA精品网络"也有了更加充分的认识。

2、推出特色新产品

2.1　紧凑型基站TDB 18A，试验网灵活应用

大唐移动2007年推出的紧凑型基站TDB 18A小巧灵活，主要用于室内分布系统的信源，解决中大规模建筑物的室内覆盖问题；另外也可以用于解决城市热点地区、盲点地区的网络覆盖，在少量增加成本的情况下，改善网络覆盖、提高服务质量；还可应用于低话务量地区，如郊区、乡镇、农村、公路沿线等，实现低成本、快速覆盖主要业务区域。

TDB 18A的最大特色是支持光纤拉远，支持室内挂墙安装或机房内与其他设备共架安装，同时体积小，安装灵活，支持宏、微蜂窝覆盖。

2.2　TDU06C1单通道RRS、TDU06C6六通道RRS，多应用、高效能的远端无线子系统

作为基站产品的室外功放单元，大唐移动全新推出的压铸模一体化设计RRS，能够更灵活地应用于多种场景；在上海、广州规模试验网中六通道和单通道两款RRS都得到了非常广泛的应用。可支持扇区化、全向智能天线和普通天线；支持链形连接，实现多级级联；可远程运维和升级，拥有强大的环境适应能力。

3、新特性助力精品网络

在推出新产品同时，大唐移动在全系列产品中不断引入新的产品特性，完善产品的性能。大唐移动在业内首先推出软件升级即可支持HSDPA特性的全系列商用产品；与此同时，以HSDPA为承载的各种高速下行分组业务成为扩大规模试验网的亮点业务。大唐移动在TDB03C 1W型微基站的基础上推出2W型和6W型产品，给试验网多种场景应用提供更多灵活选择。大唐移动RNC产品适时推出Iu-flex特性，实现了负荷分担优势，降低了信令负荷；对于实现核心网网元级备份；提高整个网络的安全性和可靠性起到了重要作用。业务方面实现PS域多RAB并发业务，为用户业务应用提供更多方便；同时个性化地实现了HSDPA业务与AMR业务的并发，使高速下载等业务与来电去话轻松并行，提供更人性化的业务应用。设备接口实现信道化E1（Fractional E1）接口，极大地扩充了设备接口能力，使得组网方式更加灵活。网络互联互通方面，大唐移动较早实现了TD-SCDMA与GSM系统间的切换，带来2G与3G无间的融合和互通，使得系统可以更加平滑地过渡升级。

4、改进工程实施

在网络建设中，2007年试验网的显著变化就是工程实施的简化和便利。大唐移动6阵元天线的革命性突破，压铸模设计单TPA的引入，集束电缆及塔顶集束电缆吊网的使用，为TD-SCDMA天面部分施工带来了质的飞跃。

与此同时，对抱杆、螺栓等工程辅材和技术指标要求大大降低，天线安装方式也更为灵活便捷；镂空天线和电调天线的使用一定程度提高了天面安装的灵活性；室内部分引入基带拉远型宏基站TDB144A以及紧凑型基站TDB 18A等集成度高、功耗低的站型，大大简化了室内线缆的数量和复杂性，使得馈线窗、走线架可利旧；这些都为运营建设节省了大量的人力和物力成本。

4.1　6阵元天线取代8阵元天线带来惊人的成本节约

首先，6阵元天线尺寸减少了50%，重量减少24%；天线迎风面减少20%，相应风荷能力增强9%，总体抗风能力提高30%以上；同时TPA由2个变成1个，板筋结构变为压铸模结构，功耗降低了33%。

通过以上改进，6阵元天线可以使综合施工耗时减少30%以上。

以1 000台3扇区的基站安装工程为例，采用6阵元天线比8阵元天线，最高可节约成本900余万元，节约工时18万时。见图1。

图1　天线及TPA的革命性突破

4.2　TDB144A基带拉远型宏基站首次投入规模应用

由于采用了光纤拉远方式，馈线数量减少3/4，单根馈线直径降低了50%，对室内走线架要求降低了60%，只要有150 mm的空间即可满足线缆走线要求，使得机房室内安装非常简化和美观。TDB144A在广州和上海扩大规模试验网中成为独领风骚的主力站型。

5、专项课题研究引领新的特色解决方案

5.1　大型体育场馆覆盖方案

规模试验网络涉及承办奥运的各个城市，因此奥运场馆的完美覆盖非常重要。上海体育场是上海市标志性建筑之一，是举行大型体育赛事、演唱会的重要场所；上海体育场设计容量6万人，包含场地最多可容纳8万人，上海体育场将承办2008奥运会足球比赛。

大唐移动针对该场馆的实际情况，详尽规划，采用基带拉远型宏基站+RRS方案实现了上海体育场的完美的覆盖；此方案充分发挥TDB144A容量大、小区配置灵活、适合集中化管理的优势，从而减少了运营商的运维成本，提高了竞争力，成为极具代表性的特色解决方案之一，见图2。目前该场馆的覆盖效果是众多奥运城市中大型场馆网络性能效果最好的。

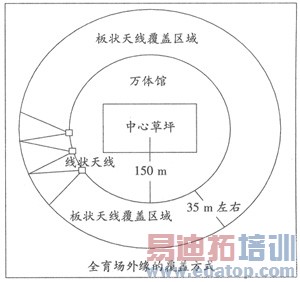

图2　上海体育场的覆盖解决方案

5.2　高速移动解决方案

全国铁路第六次大提速后，列车运行速度达到200公里/小时；在欧洲、日本等发达国家，高速铁路如ICE、新干线的时速均在200～300 km/h；上海磁悬浮列车时速最高可达431 km/h。针对高铁以及城际列车等场景，上海规模试验网络进行高速移动专项课题研究，提出此项解决方案。

此种场景特点：用户移动速度快、传播环境单一、线状覆盖需求。大唐移动提出采用基带拉远型基站+RRS的特色覆盖方案，基带拉远型基站的RRS级联特性可以有效扩大小区半径，保证小区搜索、切换和重选，避免掉话。此方案在规模试验网中已成功应用。

5.3　广域覆盖解决方案

针对海面、农村等广覆盖区域，近海轮渡、旅游、水上比赛通信；搜救、渔政、缉私等更远距离专用通信需求，大唐移动创新提出独特的广域覆盖技术方案，使得海面覆盖距离突破极限距离11.25 km，达到30～40 km的覆盖距离。

海面广覆盖的传播模型比较特殊，空间损耗较小，且存在海面的镜面反射；因此，在离基站很远的地方仍有较强的信号，需要克服系统本身帧结构的限制来保证远端用户的接入。大唐移动分别针对青岛试验网以及广州试验网珠海区域提出两种特色广域覆盖方案（SYNC-UL提前量方案和Upshifting方案），覆盖方式采用基带拉远型基站+RRS。

5.4　地铁覆盖解决方案

地铁是隧道覆盖的一种典型场景，其客流量在未来的城市交通中将占有越来越重要的地位，因此地铁的覆盖也尤为重要。该方案主要研究城市轨道交通（包括地铁和轻轨）站点和沿线无缝信号覆盖解决方案。覆盖方式采用基带拉远型基站+RRS+泄漏电缆；灵活使用基带拉远站的分布式智能夫线特性，有效解决地铁覆盖问题。

通常采用4个射频通道覆盖地铁4个方向，2个射频通道覆盖站台的方案；对于整个地铁沿线的多个站台都采用该方案即完成整条线路的覆盖。

6、改进全系列产品，推出业务

按照大唐移动的产品规划，2008年初将进入RAN V4.X阶段，遵从3GPP R6标准，实现全面IPRAN。在此基础之上，全系列产品还将进行很多突破性改进，新特性也将全新推出。

6.1　产品特性持续突破

6.1.1　系列化大功率功放带来更广阔应用

在目前已量产化，输出功率＜10W的功放产品基础上，大唐移动计划于2008年3季度推出10W＜输出功率＜20W的功放，后续还将推出输出功率＞20W的系列化大功放产品。

6.1.2　基站产品继续扩展其系列化程度，大大拓展了不同场景的应用

大唐移动的基站产品历来是TD-SCDMA设备厂商中最丰富的，大唐移动将继续拓展这一优势，以更丰富的站型，满足运营商不同场景应用需求。2008年，大唐移动将推出2W射频拉远型宏基站、支持单扇区六载波的基站产品、室外应用的射频拉远型宏基站，并将实现全系列基站产品支持扩展频段1880～1920 MHz。

6.1.3　天线的再次突破——双极化天线

大唐移动在2008年将推出双极化天线。4+4双极化天线优势明显，其性能与8阵元天线相当；而天线尺寸明显缩小，宽度比8阵元天线减小近一倍，重量仅为4阵元单极化天线的1.3倍左右，明显小于8阵元单极化天线，可大大降低工程施工成本，提高系统稳定性。

6.2　特色承载助推新型业务

6.2.1　支持HSUPA

基于IP的业务需求越来越大，要求提高上行速率和吞吐量，同时减少上行时延；因此HSUPA的实现成为必然需求。同时多媒体，电子邮件，远程信息处理，游戏，电视短片等业务都能通过HSUPA的实现提高服务质量。

6.2.2　支持MBMS

大唐移动一直积极参与TD-MBMS标准和产业化，成功推动3GPP成立LCR TDD MBMS物理层增强项目并正式写入国际标准，是TD-MBMS行业标准的主要推动和制订者，是从终端到系统的TD-MBMS完整方案提供者。

2008年大唐移动将提供全系列支持MBMS特性的产品，提供电视、电影；时尚新闻、热门电影预告；重大报道（如奥运会金牌等）；安全提醒，商场广告；重大事件（如重要人物来访，布置接待工作）；保密新闻（如公司内部群发文件）；股市分析，股市涨跌，内部预测等全新的特色业务。使用MBMS承载，能有效节省空口资源，满足运营商的需求；基于现有移动网络单向下行，点对多点广播/组播，内容在CN和RAN每条链路只需传输一次，大大提高了资源利用率。

6.2.3　半双工通信方式的PoC业务

充分发挥TD系统频率的非对称应用，只需要一个1.6MHz频段就可以开展业务，提高频谱资源利用率，大大减少业务成本与资费。同时由于大唐移动拥有TD-SCDMA自主知识产权，在实现专网PTT或PoC业务应用时，更可以提供极高的保密能力。

6.3　提供差异化业务是TD网络的目标

6.3.1　奥运特色业务

2008年奥林匹克运动会在北京召开，将会推出一些奥运特色业务，见图3。

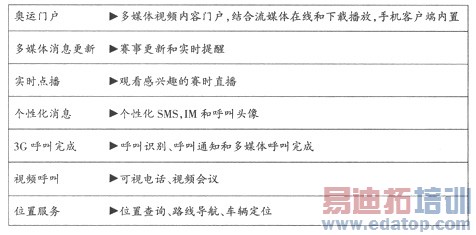

图3　奥运特色业务示例

6.3.2　差异化服务

首先，在传统的单基站定位、CELL ID定位及A-GPS定位等方式基础上，提供TD特有的AOA+TA定位方式，综合成本大大降低，算法复杂度低，定位精度较高。其次，提供多种承载的手机电视业务，如HSDPA单播承载，MBMS多播承载。此外还提供视频监控业务等。

7、结语

随着2007年TD-SCDMA扩大规模技术网络应用试验的启动，国内运营企业成为TD-SCDMA发展的新的推动力量。中国移动等运营企业对于TD-SCDMA网络建设高度重视，并做了大量的工作，克服了大量的困难，取得了很好的进展。运营企业的加入，使得整个TD-SCDMA产业链更加完善，加速了产业化进程，从"实验"真正转向"试验"，促进网络、终端、业务前所未有的发展。大唐移动的产品与解决方案经受了大规模试验网的考验，网络性能、产品稳定性均得到了充分验证，真正跻身于一流TD-SCDMA通信设备供应商的行列。

同时，追求客户利益最大化一直是大唐移动的经营服务理念，不仅立足当前解决客户面临的实际问题，更懂得抓住发展趋势，放眼未来谋求客户的可持续发展。
