中兴紧凑高效基站助力TD精品网络

在移动通信迅猛发展的今天，基站作为移动通信的基础设施，部署的数量大、范围广，因此基站设备的改进往往会给运营商带来巨大的效益。

中国社会发展正处于一个大规模城市化的阶段，人口越来越集中，相应地，通信网络的话务密度越来越高，设备容量要求越来越高。同时，城市化给移动通信网络建设也带来了巨大的困难。机房和站址资源在密集城区很难获取，作为侧重承载数据业务的3G网络尤其如此，其部署的重点就是在城市热点地区，话务密度大、部署空间非常紧张。

业界对基站设备的改进做了大量深入的探索。作为TD-SCDMA产业的引领者，中兴通讯也密切关注客户需求、推动产业进步，以多项创新技术实现了TD基站的小型化和高效能，为建设高质量的TD精品网络打下了坚实基础。

一、紧凑高效的基站设备成为TD网络建设的关键

2007年4月，扩大的TD规模网络技术应用试验网在全国10个奥运、旅游城市开始建设，网络初步建设完成后，对外场工程调研结果显示：

（1）室外站点紧张，影响网络质量

在整个网络中，室外宏覆盖的站点数目明显多于室内覆盖站点数目，大概占了总站点数的2/3，因此室外站点的开通对整个网络建设的质量影响重大。

在实际建网过程中，一方面由于社会经济的发展、公众环保意识的增强，新建机房的成本大幅增长，新建站点资源获取困难，另一方面由于经历了2G的充分发展，现有机房的剩余空间也很有限，因此造成了室外站点资源紧张的局面。很多站址都不同程度地偏离了规划的理想位置，这对网络的质量带来了一定的负面影响。同时，室外站点资源紧张还造成了站点开通进展缓慢，使整个网络建设的周期延长、成本增加。

（2）室外覆盖设备容量要求高

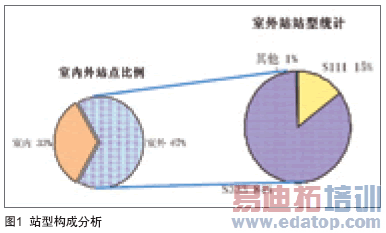

对室外覆盖站点的站型进行统计可以看到（见图1），目前的网络中，S333站型数量超过8成，考虑到3G网络后期HSDPA、HSUPA、HSPA+等技术的引入和网络扩容，我们可以预见网络的站型将以S333~S666为主，对基站设备的容量有较高要求。

（3）室内覆盖能力不足

在室内覆盖的建设中，大型写字楼、地铁隧道等场景占了很大的比重。随着社会的发展，这些场景的重要性正日益增强，因此这些场景的良好覆盖对建设精品网络至关重要。但是这些场所网络的施工改造难度很大，如果信源直接在机房合入原有2G系统，现有的设备又可能出现功率不足的问题。综合现场状况分析后，可以看出网络建设对基站设备的要求：便于站址获取、容量大、覆盖能力强。

二、紧凑高效的系列TD基站产品

1. 紧凑型大容量宏基站应对室外站点机房资源紧张

针对室外覆盖时站址资源紧张，同时容量需求大的特点，需要采用紧凑型、大容量的基站设备。考虑到室外宏覆盖及室内覆盖的一体化建设，新的宏基站应该拥有18载扇以上的容量，同时体积紧凑、便于安装。

中兴通讯推出的大容量紧凑型宏基站B326支持24载扇，非常适合宏覆盖（S666）加室内覆盖（6载波），或者在支持宏覆盖的同时，补盲补热兼顾室内覆盖，满足绝大部分应用场景和网络的长期发展。此方案不需要进行堆叠即可达到大容量的目的，结合单板的备份机制，设备的可靠性得到了最大提升。

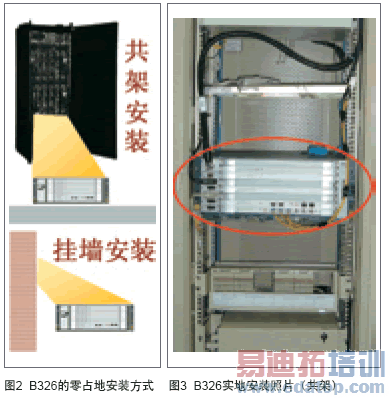

在满足大容量的同时， B326还兼具体积紧凑、安装便捷的优点，比单个堆叠设备的体积更小，宽19英寸、高4U，既可以挂墙安装，也可和2G、传输等设备共架安装，或安装在简易机架上（见图2、图3）。多种灵活的零占地安装方式应对各种应用场合，大大节省机房空间，从而降低了对机房的要求，更容易获取到合适的机房，或者利旧2G机房、传输架。

2. 紧凑的天馈设备解决天面资源紧张问题

除了机房空间紧张，天面的资源也日益紧张。一方面，2G系统的充分发展使得天面所剩的空间、承重能力有限；另一方面，群众环保意识的增强，也使得大的天面设备越来越不便于安装。紧凑的天馈设备有利于降低天面的施工要求，更方便获取站点、快速建网。

智能天线是TD-SCDMA的关键技术之一，但传统智能天线的宽度为750mm，体积和重量较大，给现场施工、物业选址、环境保护等方面带来了很多限制。目前业界推出了多种小型化智能天线的解决方案，其中8通道双极化智能天线在尺寸、性能、后续MIMO演进等方面均有良好表现。紧缩型8通道双极化天线（间距65mm）只有270mm宽，和2G天线几乎等宽，大幅度降低了天线尺寸，更便于施工，对架设安装要求不高，不需要征地建塔，只需要架一根直径20cm的铁柱，将双极化天线按相应覆盖方向固定在铁柱上即可，节省了基建投资，同时使基站站址的选定更加容易，基站布局更加合理。8通道双极化智能天线和传统天线的对比见图4。

为了配合8通道双极化天线，天面的发射设备也需要改进。中兴通讯推出了专为紧凑天面设备而设计的一款高效率、紧凑型8通道RRU产品R08，体积31L、重25kg，支持6载波，是业界体积最小、重量最轻、容量最大、通道最多的多通道RRU，一个扇区只需一个R08（其安装实景见图5）。

配合性能优异而体积缩小一半的8通道双极化智能天线，R08使TD天馈施工的面貌为之一新，整体的占地面积、天馈尺寸都大为改观，极大地改善了TD站址获取困难的问题。同时，6载波的支持能力也保障了网络后期的平滑扩容。

3. 增强型信源设备扩大覆盖范围

在进行3G室内覆盖建设时，要求减少信源数、充分利旧、减少工程施工量；同时大型建筑、地铁、业务演示厅等场所的话务高峰也对室内覆盖设备的容量提出了更高的要求。

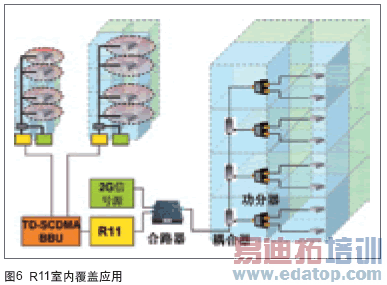

针对现网中室内覆盖设备需要改进的情况，中兴通讯推出了增强型单通道RRU R11。R11发射功率最大支持12W，采用先进的功放技术，功放效率超过20%，同时还支持6载波，使覆盖增强和大容量完美结合，在降低建设成本的同时也保障了后期网络平滑扩容，是一款紧凑高效的新型室内覆盖信源。在实际应用中（如图6所示），R11可以与GSM设备在机房内直接合路，接入已有的室内分布系统，不需要增加额外的设备，从而保证了充分的利旧；所有改造工作完全在机房内完成，减少了工作量、降低了施工难度，大大节约了室内覆盖的建设成本。

三、总结

随着移动通信的发展，降低对机房和站址的需求、发展紧凑高效的基站设备已成为行业趋势。中兴通讯秉承"客户的需求就是我们的追求"的宗旨，快速推出了新一代紧凑高效的系列TD基站产品解决现网的燃眉之急：

紧凑型宏基站B326体积小、容量大，彻底解决了室外宏覆盖机房紧张的问题，同时还保证了基站的高可靠性；8通道RRU比业界其他发射单元集成度更高，并且可以和8通道双极化智能天线配合使用，支持6载波，基站等其他设备不需要硬件改动，使得TD天面系统能够完成紧凑、大容量的平滑升级；覆盖增强的单通道RRU R11功率大幅提高，能够利旧现有室内覆盖系统，将建设改造、维护的成本降到业界最低水平。

中兴通讯一直助力建设可持续运营的3G精品网络，必将进一步推动TD-SCDMA产业的技术革新，引领网络向更精细化的方向发展。
