HSDPA的TD-SCDMA直放站转换点获取方法

以图6所示为例，假设基站在t=0时刻发射了一个下行导频信号，如果TS2时隙是上行时隙，为了保证基站在TS2时隙准确的收到手机的上行信号，那么手机必须提前一个时间也就是在t=（96+160+864）Tc-△t时刻发射信号，由于直放机距离手机较近，也可以认为直放站会在t=（96+160+864）Tc-△t时刻收到手机上行信号。但是如果TS2时隙是下行时隙，基站会准时在t=（96+160+864）Tc时刻发射下行信号，也就意味着直放站和手机在t=（96+160+864）Tc+△t时刻才能收到下行信号。这样，如果站在直放站角度看，可能的上行信号会比可能的下行信号提前2△t到达，所以直放站可以在除去TS0和TS1之外的每个时隙前先默认后面的时隙为上行时隙，在一个由2△t确定的时间段内△T=f（△t）内搜索上行信号，如果没有收到上行信号，则认为是第二个转换点到来，迅速将同步开关切换到下行，便能赶上接收下行信号。

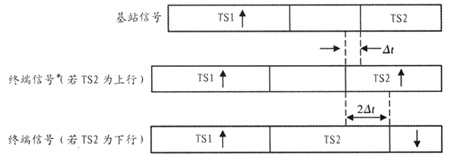

图6　定时提前示意图

4、实现

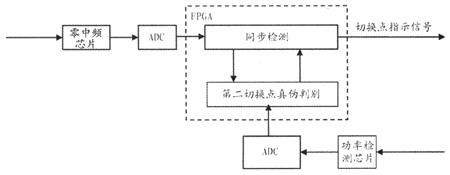

图7　系统设计框图

本方案采用ATERA的Cyclone系列FPGA芯片作信号处理器，信号由Agilent的E4438C信号源提供，设计框图如图7所示，具体实现步骤如下：

●步骤1：开机后，直放站切换到接收下行信号状态，接收下行信号。

●步骤2：直放机通过捕获下行导频信号（DwPTS）到达直放站的时间，找到第一个切换点，实现第一次由接收下行信号转换到接收上行信号的切换，并推算出每一个时隙开始和结束的时间。

●步骤3：从TS2时隙结束的时间开始，依次假设后面每个时隙结束的时间为可能的第二个切换时间，计算一个时间切换段△T内上行信号的强度。

●步骤4：通过判断步骤3计算的信号强度来决定该时间切换段是否为一个真实的时间切换段，若是立即将直放站转换为接收下行信号，否则该切换点不是一个真实的切换点，再去判决下一个时隙的结束时间。

●步骤5：此时隙结束后，重复步骤4，处理下一时隙。

●步骤6：为降低直放站对基站干扰，当直放机连续n个子帧（n的值根据实际情况决定）没有收到上行导频信号以后，即认为直放站服务区内的所有用户均为待机状态且没有被呼叫，直放机进入休眠状态，默认切换到下行状态。当直放站再次收到上行导频信号，则迅速恢复到正常状态，执行步骤1～6的上下行切换。

本方案采用基带解码同步方案，得到同步帧头指示脉冲波形，上波为信号源帧头指示，下波为同步模块检测的帧头指示，同步误差小于100 ns（1/8 chip），完全满足要求。仿真测试中得到第一切换点指示波形，切换位置在DwPTS和UpPTS之间，切换准确。得到的第二切换点指示波形，切换位置在TS3和TS4之间，切换点真伪判断正确，切换精确。

5、结语

随着TD-SCDMA移动通信系统大规模应用的逐步临近，TD-SCDMA直放站的应用也指日可待，而TD-SCDMA直放站中最关键的技术即为直放站的帧同步和上下行切换控制。文章介绍的TD-SCDMA直放站同步和切换实现的方法无需与施主基站配合使用，自主获得转换点信息，能工作在上下时隙分配方式处于不断变化的系统中，符合HSDPA的需求，成本低廉，必将拥有广阔的应用前景。
