HSDPA的TD-SCDMA直放站转换点获取方法

2、获取第一转换点

图2为DwPTS结构图。在TD-SCDMA系统中，一共定义了32个下行同步码（SYNC-DL）。

下行同步码是32组64码片的PN序列，每个小区都将使用固定的下行同步码，且相邻小区的下行同步码互不相同。UE利用SYNC-DL（在DwPTS中）获得与一个小区的DwPTS同步。

这一步是典型地通过一个或多个匹配滤波器（或任何类似的装置）与接收到的从PN序列集中选出来的SYNC-DL进行匹配实现。

图2　DwPCH的帧结构

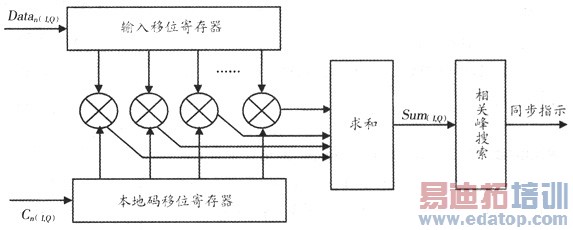

数字匹配相关是伪随机序列的一种快速捕获方法，能大大缩小捕获时间，见图3。在捕获过程中，接收信号与本地序列连续地进行相关运算，每进行一次相关运算得到的相关结果都与一门限相比较。由于本地序列是静止的，相关过程相当于接收信号滑过本地序列，每来一个数据产生一个相关结果，当滑到两个序列的相位对齐时，必有一个很高的相关峰输出，此时本地序列与接收信号同步。

图3　匹配相关示意图

匹配滤波器的相关运算结果为：

（1）

其中，Cn为SYNC_DL码，L为SYNC_DL码序列长度。相关峰为：

（2）
