TD-SCDMA系统终端协议栈PDCP子层的研究
3、过程实现
3.1 PDCP数据传输过程(RLC_AM模式)
UE开始进行数据传送,首先PDCP处于空状态,RRC没有对PDCP进行配置。RRC向PDCP发送1条"CPDCP_CONFIG_REQ"原语,进行PDCP实例的配置,保留配置参数后准备收发数据。然后RRC通知RABM可进行数据传输,RABM将数据以"PDCP_DATA_REQ"原语发送到PDCP,PDCP将完成IP头压缩等操作,将PDCP SDU组装成PDCP PDU,并以"RLC_AM_DATA_REQ"原语发送到RLC实例。如果支持无丢失SRNS重定位,PDCP收到"RLC_AM_DATA_CNF"消息时;如果指示PDU发送成功,则PDCP将释放掉该数据;如果不成功,PDCP需重发该数据。如果不支持无丢失SRNS重定位,可省去该消息。然后PDCP收到RLC的"RLC_AM_DATA_IND"消息,将PDU进行解压缩处理等,组装成"PDCP_DATA_IND"原语发送RABM实体。如果PDCP配置了无丢失SRNS重定位,就需要维护序列号,可通过"CPDCP_RE_LOC_REQ/CNF"原语进行操作。在数据传输过程中,如果RRC需要对PDCP进行重配置实例,发送"CPDCP_CONFIG_REQ"进行该操作。数据收发完成后RRC向PDCP发送"CPDCP_RELEASE_REQ"消息释放PDCP实例,PDCP回到空状态。

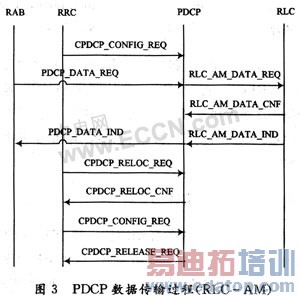

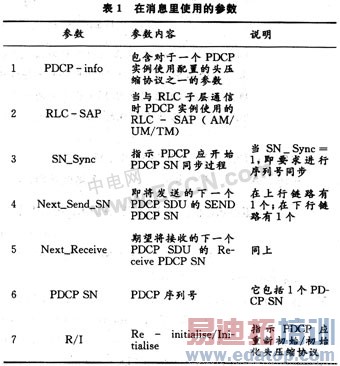

以上的各种消息里包含一些参数,参数列表见表1。图3给出RLC-AM的PDCP数据传输过程。
3.2 PDCP数据传输过程(UM-RLC模式)
UM-RLC的PDCP数据传输过程与AM-RLC过程大致相同,这里不进行详细说明。不同之处在于:PDCP在上行链路数据传输时,PDCP将SABM发送来的SDU组装成PDU后以"RLC_UM_DATA_REQ"原语形式发送到RLC;当下行链路进行数据传输时RLC将PDU以"RLC_UM_DATA_IND"原语形式发送到PDCP。"RLC_UM_DATA_REQ/IND"和"RLC_AM_DATA_REQ/IND"参见协议3GPP TS25.322;因为只有RLC配置为AM模式且顺序传输时才支持无SRNS重定位,所以在该过程是不支持无SRNS重定位的,则"CPDCP_RELOC_REQ/CNF"和"RLC_AM_DATA_CNF"消息在该过程中将被视为无效。
3.3 PDCP数据传输过程(TM-RLC模式)
TM-RLC的PDCP数据传输过程与UM-RLC过程基本相同,不同在于PDCP将上层送下来的SDU组装成PDU后以RLC_UM_DATA_REQ发送到RLC;下行链路数据传输时RLC将数据以RLC_UM_DATA_IND发到PDCP。
4、结语
TD-SCDMA标准是我国向ITU提出并被采纳的第一个国际性通信标准,它在频谱利用率、业务支持的灵活性和成本等方面具有独特的优势。在用户数据业务空前发展的今天,只有满足用户的需求、提供优质的服务才能更好的占据市场。PDCP就是用户数据平面里L2的子层,本文就它的结构、功能、实现过程进行了描述,对于了解PDCP子层功能、PDCP工程实现有一定的帮助。
作者:尚鹏 李小文 来源:中电网
