河北移动：室外分布解TD深度覆盖困局

在TD-SCDMA无线网络规划和建设中，高校区的深度覆盖一直是难点，特别是在高校宿舍区，宏蜂窝基站不能有效解决室内覆盖，需要做室内分布系统来解决。但由于业主协调、学生阻挠、投资过大等诸多原因，在宿舍楼内做分布系统难度较大，所以在高校宿舍区利用室外分布系统做覆盖是一种较为合理的手段。

中国移动通信集团设计院有限公司河北分公司通过分析某高校宿舍区覆盖工程建设和测试情况，为研究大学校园区深度覆盖策略提出合理建议,力争解决目前校园区覆盖困难的瓶颈，在合理规划的基础上，满足校园网需求，保证网络质量。

高校宿舍区覆盖策略分析

高校宿舍区具有以下特点：用户比较密集，通信时间也相对集中、时间较长；室内用户对数据业务需求较大；建筑密集，排列比较规则，无线信号容易受遮挡；无线网络覆盖比较困难，容易出现覆盖盲区或盲点；物业协调、工程实施困难，对网络覆盖造成影响。

根据经验以及国内外网络规划、建设的状况，校园区覆盖主要分成以下几种方案：宏蜂窝覆盖方式；室外分布系统的微蜂窝覆盖方式；室内分布系统的微蜂窝覆盖方式；宏蜂窝+微蜂窝结合覆盖方式。

目前学校为宏蜂窝覆盖，本文主要讨论室外分布系统覆盖方式。

覆盖实施方案

研究对象为某高校，校区内现有3栋教学实验楼，1栋综合楼，1栋办公楼，8栋6层学生宿舍楼，1栋3层食堂，1栋2层洗浴中心。要求针对其中8栋学生宿舍楼，1栋食堂，1栋洗浴中心做TD-SCDMA信号覆盖，让宿舍内的移动用户能够充分体验3G服务。

1.需求分析

·建设前覆盖情况分析

学校宿舍区以前依靠宏蜂窝覆盖，宿舍区室内信号较差，不能满足宿舍楼内用户的3G业务需求。为了使现有系统达到3G要求，需要对学校内宿舍区进行3G网络覆盖。

·用户估算

假设密集区域TD小区的单用户语音话务量为0.02Erl、可视电话话务量为0.001Erl，数据业务单用户平均流量为1kbps。如果按照单个小区O3配置，采用KR算法进行容量估算，考虑75%负载，该校区每栋宿舍楼的学生容量为716人，其容量能够满足单栋宿舍楼用户需求。

2.分布系统建设方案

本工程采用BBU+单通道RRU为信号源，主设备由1个BBU、6个RRU组成。射频单元安装位置：

本方案采用TDJ-182014A-45FT0型定向60公分板状天线、1/2馈线，800～2500MHz功分器、耦合器等。

3.小区规划

宿舍生活区划分如下，将宿舍生活区划分2个小区，将1#、2#、3#、4#宿舍及洗浴中心划分为1个小区，将5#、6#、7#、8#宿舍及食堂划分为1个小区。

4.频点规划

本项目使用F1F2F3组网，其中F3固定为HSDPA频点，F1F2作为主频点复用。规划结果如下表：

5.扰码规划

高校宿舍密集区域的扰码规划主要考虑高校内部小区间扰码相关性，同时还要兼顾周围宏站邻区的扰码相关性，室内外综合考虑进行码资源规划。

高校宿舍密集区域内部小区之间行小区扰码规划时，不将相关性很强的码分配在交叠相邻小区或扇区。需要满足以下原则：相邻小区不能使用同频同码字；相邻小区不能使用同频同码组；邻区的邻区不能采用同一个扰码和同码组；相邻小区不能出现零时延重码。

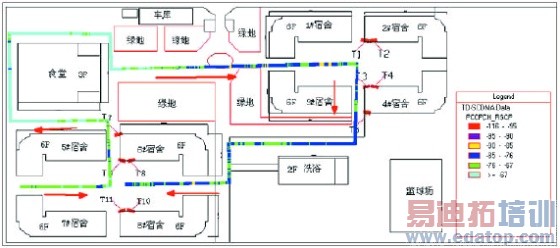

未开通分布系统前测试校园内外PCCPCH RSCP 分布情况

两小区扰码规划CELL1：58，CELL2：114，通过扰码相关性的分析和计算，满足上述原则及相关性要求。 作者：薛云山 李晓明 徐长胜   来源：通信产业报
