TD-SCDMA空间辐射性能(OTA)测试

录入:edatop.com     点击:

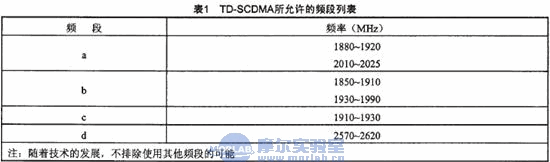

TD-SCDMA即Time Division-Synchronous Code Division Multiple Access(时分同步的码分多址技术),是中国提出的第三代移动通信标准。

\

1、 TD-SCDMA 射频辐射功率测量

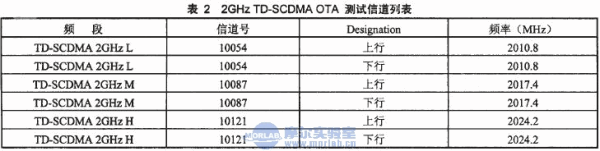

测量步骤:在移动台与基站模拟器之间建立起环回测试模式(有关还回模式的具体设置,参见3GPP 34.109的5.3节),在测试过程中, EUT的发射功率控制应向EUT持续发射"功率升"命令,以保证EUT在整个测试过程中以最大功率发射。要求选出的2GHz频段上的高、中、低三个信道进行测试,如下表所示:

\

\

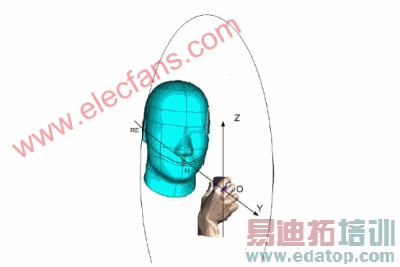

测量限值:完整的射频辐射功率测量应该包括在自由空间和人头模型两种配置下(如果适用)和EUT所支持的主机械模式下(如翻盖EUT的翻盖打开状态,滑盖EUT的滑盖打开状态及天线可伸缩EUT的天线拔出状态)进行所有测试信道的测试。

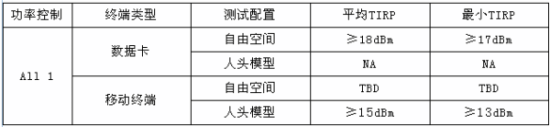

2GHz TD-SCDMA辐射功率测量限值如下表所示:

\



来源:21IC电子网
