TD-SCDMA向TD-LTE平滑演进

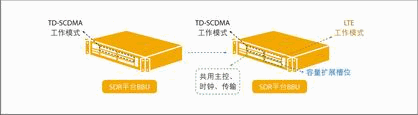

图1 TD-LTE BBU演进示意图

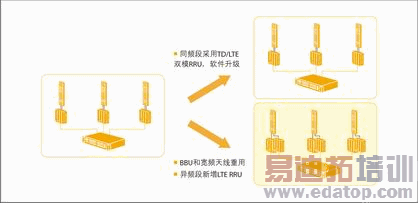

图2 TD-LTE RRU演进示意图

在天线方面，TD-SCDMA主要应用了BF（波束赋形）技术，TD-LTE在此基础上，还可以在8根双极化天线中选择不同个数的天线，分成2组实现2×2MIMO，进行双流传输；还可以考虑频域调度分集，时频空域组合在天线阵的应用中将更为灵活。但是，两个系统采用了同样的双极化8天线的天线阵形式，因此实现BF、MIMO、分集的原理基本相似，天线设备能够实现共用。

目前TD-SCDMA系统采用的宽频天线可以在LTE频段内使用，考虑到TD-LTE的平滑演进、减少建网成本，可以利用现有的TD-SCDMA天线系统，将其映射到TD-LTE系统的天线端口上。以双极化8天线模型为例，图3中不同颜色的天线表示不同极化方向天线，颜色相同的一组同极化天线间距为波长的0.5倍。

图3 双极化8天线模型

双极化天线在LTE系统中端口映射方式有以下3种：

● 映射为2天线端口

将双极化8天线分成两个子阵，即Ant1~Ant4和Ant5~Ant8，子阵内采用波束赋形，两个子阵分别对应LTE系统中的两个天线端口。该映射方法的两端口性能与传统LTE2天线端口相比，在能量归一情况下性能基本上一致。

● 映射为4天线端口

方法一：将双极化8天线中Ant1/Ant4/Ant5/Ant8映射到LTE系统的4个天线端口上，可保证4个天线端口相关性较低，有利于获取空间分集增益及实现空间复用；

方法二：将双极化8天线中的Ant1~Ant4或Ant5~Ant8映射到LTE系统的4个天线端口上，可保证4个天线端口相关性较高，从而有利于实现预编码及波束赋形，提高接收端信干比。

● 映射为单端口

将双极化天线所用天线映射到LTE的单天线端口上，从而实现波束赋形，原理与TD-SCDMA系统相同。

引入TD-LTE后还需要解决系统的干扰问题。对于室外宏站各系统间的干扰，可以采用加装滤波器，或者调整天线的工程隔离等方式规避系统间的干扰。由于调整天线将影响系统的覆盖，造成网络性能恶化，特别是规避干扰需要的隔离距离较大时，对原系统的覆盖会造成很大的影响。因此中兴通讯建议尽可能采用加装滤波器的方案解决干扰问题，工程隔离方案对系统网络性能都有较大影响，不推荐使用。对于室内分布系统中的干扰，可以利用合路器的隔离度、天线隔离或加装滤波器等方式规避系统间的干扰。

中兴通讯在TD-LTE的平滑演进方面和中国移动进行了广泛、深入的合作研究，包括对两系统共网时的覆盖对比和干扰分析、TD-LTE的引入策略及网络建设措施等，中兴通讯提出结合TD-SCDMA网络部署的TD-LTE演进策略，并提出了TD-LTE基站、天线的平滑演进方案，为将来TD-LTE组网提供了技术指导。
