TD-SCDMA系统中GPS失步对网络性能的影响

摘要:时分-同步码分多址(TD-SCDMA)系统中经常会出现全球定位系统(GPS)信号被干扰或者遮挡，导致搜索不到GPS卫星后同步失效的现象。长期同步失效会导致基站间出现定时偏差，定时偏差过大将影响手机搜索邻区、小区切换、DwPTS对上行导引时隙(UpPTS)的干扰等。这些将进一步影响网络质量，造成切换失败、切换掉话、呼通率下降，严重影响用户在网络中的感受。研究发现GPS失步4码片(chip)以上时，网络质量出现显著下降；GPS失步10 chip以上时，出现手机搜不到邻区；在GPS失步16 chip以下时，DwPTS对UpPTS的干扰在GPS失步小区的第一、第二圈小区表现不明显。研究结果表明：为了不影响网络性能，TD-SCDMA系统允许的GPS失步最大定时偏差为4 chip。

关键字:全球定位系统失步；时分-同步码分多址；码片

英文摘要:There often occurs Global Positioning System (GPS) loss of synchronization in Time Division Synchronous Code Division Multiple Access (TD-SCDMA) system because GPS signals may be disturbed by other system signals and sheltered from some buildings. Long-time loss of synchronization will lead to time deviation between NodeBs. When this time deviation is big enough, neighboring cell searching of mobile phones and intercell handover may fail and Downlink Pilot Time Slot (DwPTS) interfere with Uplink Pilot Time Slot (UpPTS), which will make network quality bad with handover failure, call dropping and low call succeeding ratio. In such a case, user experience will be badly affected. With our tests and analysis, we find that the TD-SCDMA network quality has obvious decrease when the GPS loss of synchronization goes over 4 chips, that the mobile phone fails to search a neighboring cell when the loss of synchronization goes over 10 chips, and that there is little UpPTS interference in the first-circle and second-circle neighboring cells when the loss of synchronization goes below 16 chips. The study results show that the allowable GPS loss of synchronization should be below 4 chips in TD-SCDMA system.

英文关键字:global positioning system loss of synchronization; TD-SCDMA; chip

在3G三大标准中，CDMA2000和时分-同步码分多址(TD-SCDMA)均是基站同步系统，TD-SCDMA系统是全网同步系统，要求所有基站之间严格保持时间同步，小区间切换、漫游等都需要精确的时间控制，因此同步问题对于TD-SCDMA通信系统的重要性不言而喻。由于缺乏先进的网络同步技术，TD-SCDMA基站普遍采用全球定位系统(GPS)同步[1-14]。目前TD-SCDMA网络中，由于一些原因，基站无法收到GPS卫星信号，同步失效的现象。

(1)GPS信号收到外界的干扰

GPS工作频段为1 575 MHz，由于GPS信号从卫星发射到地面之后，已经非常微弱，所以很容易受到外界干扰的影响，很多因素都会对GPS信号造成干扰，比如外太空太阳耀斑的干扰、电离层和大气环境的干扰、雷电等异常天气的影响等。在存在干扰的情况下，接收机接收卫星的信号质量会变差，信噪比降低，误码率上升，某些时候就会导致接收不到卫星信号。

(2)工程施工原因

在现实大规模建站时，如果GPS天线安装位置附近存在遮挡或者施工工艺问题造成馈线阻抗过大、馈线头工艺有问题、馈线进水等因素，使得基站侧接收到的GPS信号较弱。

长期同步失效会导致基站间出现定时偏差，定时偏差过大将影响手机邻区搜索、小区切换、下行导引时隙(DwPTS)对上行导引时隙(UpPTS)干扰和业务时隙交叉。这些将进一步影响网络质量，造成切换失败、切换掉话、呼通率下降，严重影响用户在网络中感受。为此，我们通过测试研究基站由于GPS失步造成的定时偏差对网络性能和质量的影响，从而确定TD-SCDMA系统能够容忍的GPS失步的定时偏差，进一步为选择替代GPS同步系统的方案提供依据。

1 理论分析

GPS失步造成基站间的GPS定时偏差过大，从TD-SCDMA的帧结构、终端和系统的实现方式分析，GPS失步主要在3个方面造成对系统的影响。

(1)切换及小区重选相关的邻区测量(或邻区搜索)

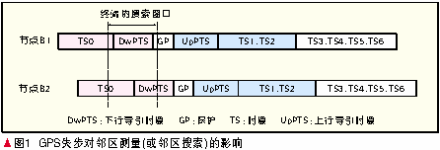

用户终端(UE)在正常状态下，都需要以当前小区DwPTS的定时为基准进行邻区DwPTS搜索，如果相邻小区定时偏差过大，则UE无法在DwPTS搜索窗内搜索到临小区的DwPTS，或者即使可以搜到邻区但搜索到得邻区主公共控制信道(PCCPCH)信号差，信干比(SIR)低，严重影响网络的关键参数指标(KPI)性能，造成终端的重选和切换问题，如图1所示。

此外TD-SCDMA中接力切换由于减少了终端上行UpPTS的接入过程，加快了切换过程，增加切换的成功率，但是对于基站间的同步要求比较高，因此一旦基站间GPS失去了同步，终端在专用信道上同步不上(终端在专用信道发送特殊的突发数据，基站收到后确认，表示上行同步成功，然后基站发送特殊的突发数据，终端收到，表示下行同步成功)，就很容易切换失败。

(2)DwPTS对UpPTS时隙的干扰

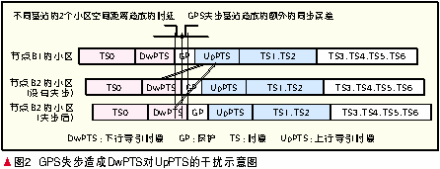

TD-SCDMA为了避免小区之间下行DwPTS对UpPTS的干扰，在两个时隙间留出了一个96码片(chip)的保护(GP)时隙。在GPS失步的情况下，会导致DwPTS时隙和UpPTS时隙间的有效保护时间减少。如图2所示。

UpPTS时隙干扰的抬升，会造成上行UpPTS信道的覆盖收缩(在TD-SCDMA系统中电路交换域64k可视电话业务(CS64k)业务的覆盖最小，因此UpPTS业务信道的覆盖至少要保证和CS64k同覆盖)，影响单小区边缘用户的上行接入，但是在实际网络中由于PCCPCH接受信号码功率(RSCP)小于-95 dBm的区域所占的比例极少，因此对呼通率的影响相对较小。

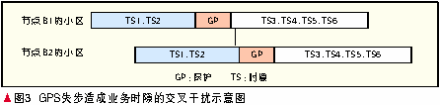

(3)业务时隙的交叉干扰

TD-CDMA系统的每个时隙末尾有一个16 chip

在TD-SCDMA中，每个业务时隙的864个chip长度，因此GPS失步造成的交叉时隙在业务时隙只会干扰部分chip时段，只有GPS失步很大时才会造成明显的干扰。

作者：姬舒平　刘志坚　董晖   来源：中兴通讯技术——2010年 第1期　总第89期
