新建和改造环境下的TD-SCDMA室内分布系统

b.链路损耗

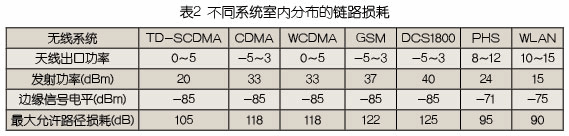

考虑到TD-SCDMA室内分布系统的建设更多地在现有室内分布系统上进行改建，即使是新建系统，也要预留端口或考虑以后加装其它系统的室内分布，所以，在分析链路损耗的时候集中考虑CDMA、WCDMA、GSM、PHS和WLAN等情况。如表2所示。

由此可见，不同系统所允许的损耗差异较大。其中，CDMA、GSM和DCS覆盖效果最好，WCDMA和TD-SCDMA效果次之，PHS和WLAN的覆盖效果最差。

TD-SCDMA室内分布系统的建设

根据上面对TD-SCDMA室内分布系统相关指标的分析，我们在建设室内分布时就可以考虑信号源类型、分布系统类型、与其它系统的隔离等几个至关重要的因素。

不出意外，建设TD-SCDMA室内分布时将有两种情况，即新建和改造。

1.新建TD-SCDMA室内分布

本场景指在新楼宇中新建一套TD-SCDMA室内分布系统，并考虑后期GSM等系统的合路，可以等效为TD-SCDMA与GSM等系统共用室内分布系统。

TD-SCDMA信号源的接入方式有单通道和多通道两种，需要区别考虑。

对于单通道而言，TD-SCDMA信号源可以直接与GSM等系统信源进入合路器，如果在干路功率不够，可以在合路后再分路单独使用干放来弥补。

由于WLAN覆盖效果最差，所以必须在进入平层前最后进行合路。

而对于多通道而言，合路方式比较灵活，建议采用二级合路的方式，即TD-SCDMA在其它系统合路后才接入主干，根据需要，抽取一定数量的通道来覆盖。

2.室内分布的TD-SCDMA改造

与新建不同，改造室内分布需要在现有室内分布拓扑的基础上考虑TD-SCDMA的信源设置、功率配置。其前提是充分利用原有的网络资源。

根据现有室内分布系统面积、规模的不同，可分为小型(150000m2以下)、中型(15000～60000m2)和大型(60000m2米以上)几类。

(1)小型室内分布的TD-SCDMA改造

小型室内分布更多的是无源系统，而且使用了许多6D、8D的馈线，对2G/3G通信系统的损耗差异较大。改造时需要将部分馈线更换为更粗、衰耗更小的线缆。同时，根据TD-SCDMA系统的室内覆盖能力，对无源器件的带宽和分布天线的密度加以考虑。

(2)中型室内分布的TD-SCDMA改造

在中型室内分布系统中，经常有干放等有源设备。TD-SCDMA的单通道信源已不能满足功率要求。此时，可以考虑末端合路的方式。

当然，干放是可选器件，不是必备器件。中型室内分布同样应该考虑无源器件的带宽和分布天线的密度是否满足TD-SCDMA系统。

(3)大型室内分布的TD-SCDMA改造

在大型室内分布系统中，通常采用光纤分布系统、光放大器和光耦合等器件。对于TD-SCDMA等3G系统而言，非常适合采用BBU+RRU作为信号源，并采用末端合路的方式，如图1所示。

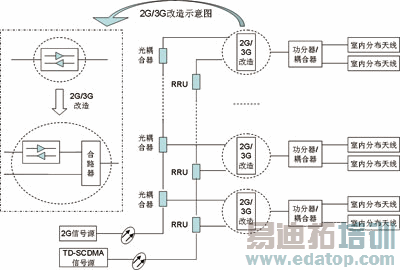

图1 大型室内分布的TD-SCDMA改造

TD-SCDMA室内分布的关键

通过仔细分析TD-SCDMA室内分布系统的特点、信源选取方式和技术要求，我们可以发现TD-SCDMA室内覆盖存在着不能使用智能天线、时延要求高、公共信道和业务信道覆盖分开的特点。与GSM、WCDMA等系统相比，TD-SCDMA所允许的损耗差异小，覆盖效果更差，同时，信号源存在着单通道和多通道的区别，这些因素在设计建设、改造TD-SCDMA室内分布时需要综合考虑。

作者：华信邮电咨询设计研究院有限公司肖清华 楼隼 疏俊 王培才
