TD-MRR：TD网络质量分析利器

(2)下行弱覆盖小区PCCPCH RSCP展现

根据筛选出来的TOP10下行弱覆盖小区查看某个弱覆盖小区的PCCPCH RSCP指标分布情况。

通过图3可发现，CellID为25811小区的PCCPCH RSCP分布在-90~-100dBm之间，覆盖比较差。

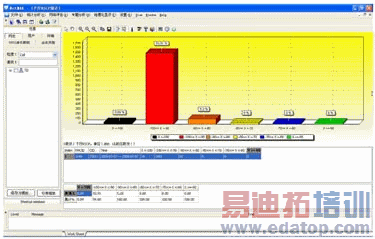

图3 弱覆盖小区覆盖分布示意图

(3)弱覆盖小区的覆盖地理分布

根据筛选出来的TOP10下行弱覆盖小区，查看某个弱覆盖小区的PCCPCH RSCP地理化分布情况，了解弱覆盖的区域分布。

通过图4发现，CellID为25811的小区覆盖地理分布距离基站仅100m左右，说明有阻挡或发射功率不足导致，建议检查硬件发射功率以及是否存在阻挡。

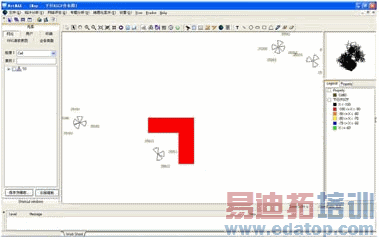

图4 弱覆盖小区地理化示意图

2.3 地理化显示

在MRR工具完成栅格定位后，以栅格渲染的方式，将网络的覆盖、干扰、误块率及导频污染的区域以不同颜色显示在GIS地图上，网优工程师可以迅速发现问题地点，进行重点分析。

通过图5观察到嘉湖酒店附近的覆盖较差，需要进行重点分析。

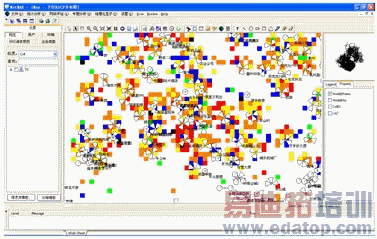

图5 全网覆盖地理化示意图

3 TD MRR成倍提升网优效率

从TD一、二期的网优经验看，3组测试人员对中等规模网络进行全面测试需要至少三套测试设备、3部测试车辆和5天的测试工作量。而TD MRR工具可以部分替代DT/CQT工作，工程师无需再进行大规模的拉网测试，而是根据MRR分析结果进行优化，或者仅需要进行小范围的测试验证即可满足要求，网优效率得到极大的提升(见表2)。网优工程师从繁重的路测工作中解放出来，将更多精力放在提升问题区域的网络质量上。

表2 DT/CQT和TD MRR资源需求对比

采用MRR工具对网络进行分析，并辅以DT/CQT测试，相比传统DT/CQT方式工作效率将提高200%。采用TD MRR工具，可以加速当前TD三期网络优化的进程，可以大幅缓解当前网优工程师人力紧缺的现状。

4 TD网优的最佳选择

TD MRR工具目前已经开始在福建、北京等地展开应用，并取得了预期的效果。相信TD MRR工具必将在TD三期网络优化工作中发挥其评估结果准确、分析效率高和节省人力、物力的优势，大幅提升网优效率，成为TD网络质量分析的利器。
