虹信通信:打造可平滑升级的EVDO室内覆盖解决方案

录入:edatop.com     点击:

一、 EV-DO与1X共站址、共天馈及共室内分布系统的可行性

(1)CDMA2000 1x EV-DO和1X共站可行性

EV-DO可以在1X的基础上平滑升级,EV-DO基站可以很好的融合到现有的1X网络中。

如果是同频段,某些射频模块和天馈系统可以共享。

时钟可以共享。

机房空间、电源、传输等配套资源可以共享。

(2)EV-DO和1X天馈共用可能性

如果在1X业务区进行共站同频段的EV-DO升级,不需要增加或更换天馈,也不需要外置合路器和功分器即可平滑升级。如果引入的EV-DO设备与原有1X业务区厂家不同,则可以采用与原有1X设备共站和共用天馈系统的方式,EV-DO和1X信号通过外置合路器送到天馈。

如果EV-DO频段和原1X的频段不同,如800M和2100M,则需要增加天馈。当然可以更换为双频段天线,但需要增加馈线。

二、升级到EV-DO系统后对室内覆盖系统及直放站设备的改造

2.1对室内覆盖系统的改造

如果是在1X系统上增加EV-DO系统,现有的室内分布系统可继续使用,具体措施需要根据不同的情况:

如果信号源是基站,可以根据需要通过合路器将EV-DO和1X合路后送到现有的室内分布系统中即可。

如果信号源采用的是直放站,则采取两种改造方式(1)将直放站设备更换成支持EV-DO的设备(该设备支持1X语音和EV-DO数据)(2)在原有直放站设备的基础上增加EV-DO直放站。

2.2对直放站设备的改造

公司目前已开发两种类型的EVDO直放站产品,以针对不同的改造类型。一种为支持1X语音和EV-DO数据的多载波直放站产品(主要用于新建大楼的室内覆盖),另一种为只支持EV-DO载频的直放站产品(用于现有大楼的改造)。

(1)对于现有大楼进行EV-DO改造的方案

目前,CDMA1X室内覆盖主要采取无线直放站、光纤直放站、干线放大器为主的有源分布系统,而这些设备目前均不支持多载波放大,因此在改造上需增加对应的只支持EV-DO载频的直放站产品。

对于原先采用光纤、干放进行放大的室内分布系统可采用如下改造方式:

A:在网干放的改造

\

上图中红色方框部分为增加的EV-DO干放。产品留有四个端口,除两个射频输入输出口,还有两个端口作为原在网干放的输入输出端口进行连接,以实现对现网的室内覆盖系统进行支持EV-DO的改造。虹信公司可提供支持共址、共输入的改造方案。

B:在网光纤设备的改造

\

上图中红色方框部分为增加的EV-DO产品。光纤近、远端设备均留有四个端口,除两个射频输入输出口,还有两个端口作为原在网光纤站的输入输出端口进行连接,以实现对现网的光纤直放站覆盖系统进行支持EV-DO的改造。虹信公司可提供支持共址、共输入的改造方案。

对于原先无线直放站进行放大的室内分布系统,由于信源取向无法控制,因此,对于无线直放站的改造则需将原有的无线直放站设备更换支持CDMA1X和EV-DO多载频的无线直放站。

(2)对于新建大楼的EV-DO建设方案

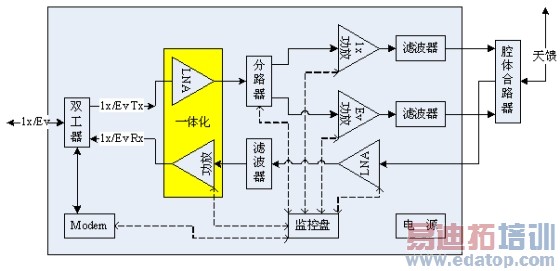

对于新建大楼或未建室内覆盖系统的大楼,可采用虹信公司新研制的支持CDMA1X和EV-DO多载频的直放站产品直接组网,组网方式与原室内覆盖组网方式相同。具体如下(以无线直放站为例):

\

支持CDMA1X和EV-DO多载频的直放站最显著的变化主要是下行增加了一条EV-DO链路,以便对EV-DO信号进行单独放大,实现1X和DO信号的共天馈系统覆盖。

作者:虹信通信 秦征江   来源:C114中国通信网
